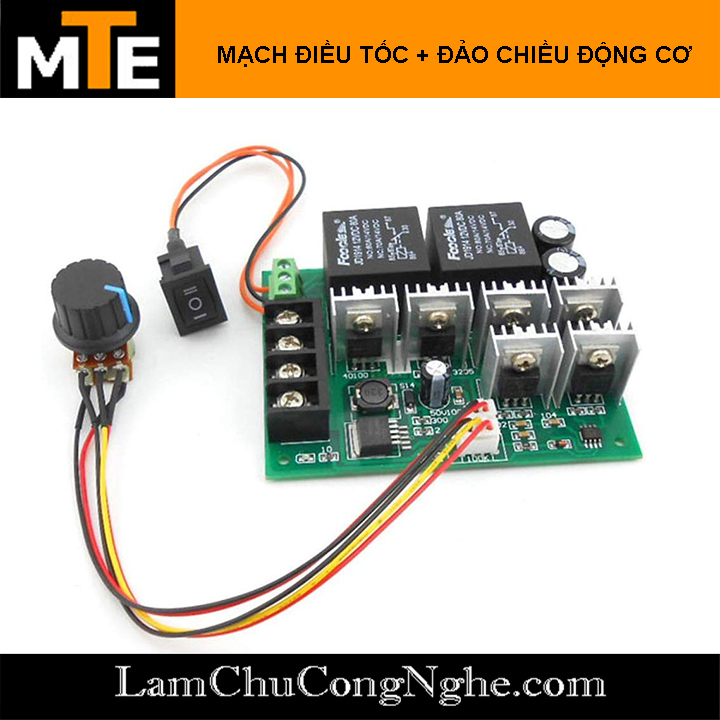

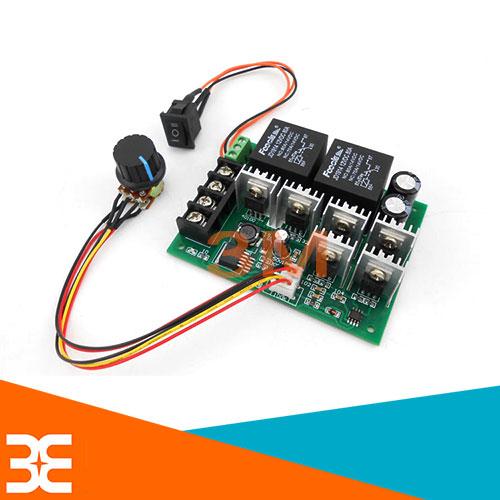

MẠCH ĐIỀU KHIỂN TỐC ĐỘ VÀ ĐẢO CHIỀU ĐỘNG CƠ DC 9-50V 40A

SẢN PHẨM BAO GỒM:

• 1 mạch điều khiển tốc độ và đảo chiều động cơ DC 9-50v

ỨNG DỤNG:

• Module được thiết kế nhỏ gọn và tiện dụng, dễ dàng điều chỉnh tốc độ và đảo chiều tốc độ các loaiđộng cơ DCCho công suất lên tới 2000W

THÔNG SỐ KỸ THUẬT:

• Điện áp vào: 10-50VDC
• Điện áp ra: tuyến tính dưới tải
• Dòng điện ra: 0-40A
• Công suất:

+ 12V: 480W (max), 24V: 960W (max)

+ 48V: 1920W (max), 50V: 2000W (max)

• Loại tốc độ: Có thể điều chỉnh
• Chế độ điều khiển tốc độ: Tuyến tính
• Tốc độ: 0-100%
• Tần số: 25KHz
• Trọng lượng sản phẩm: 178 gram

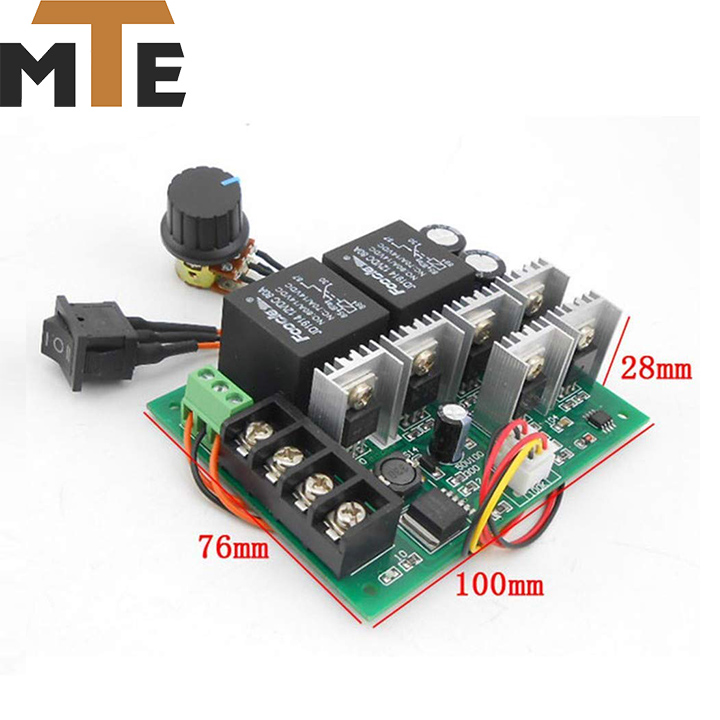

• Kích thước bo mạch chủ: 100mm * 76mm * 28mm

HƯỚNG DẪN SỬ DỤNG MODULE:

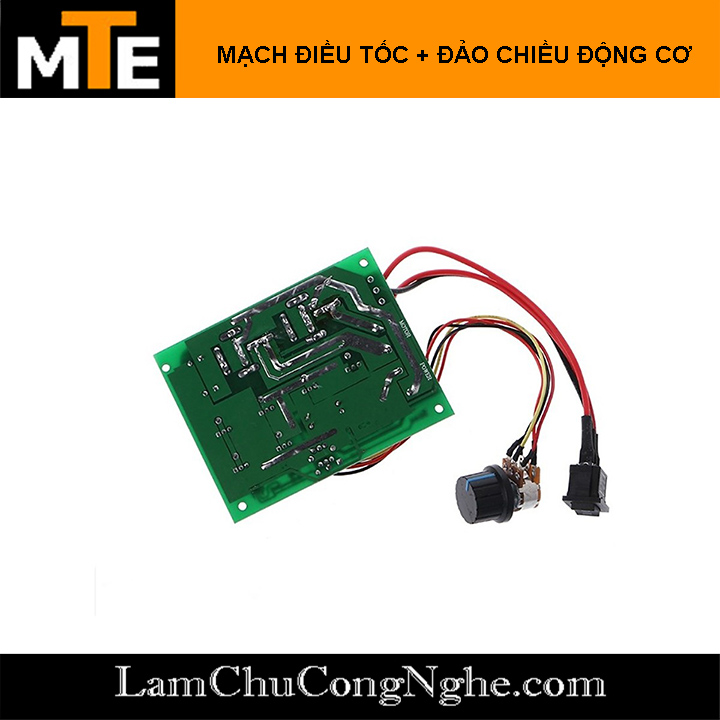

• Trên mặt sau của thân module đã ghi sẵn đầu điện áp vào và điện áp ra cho module

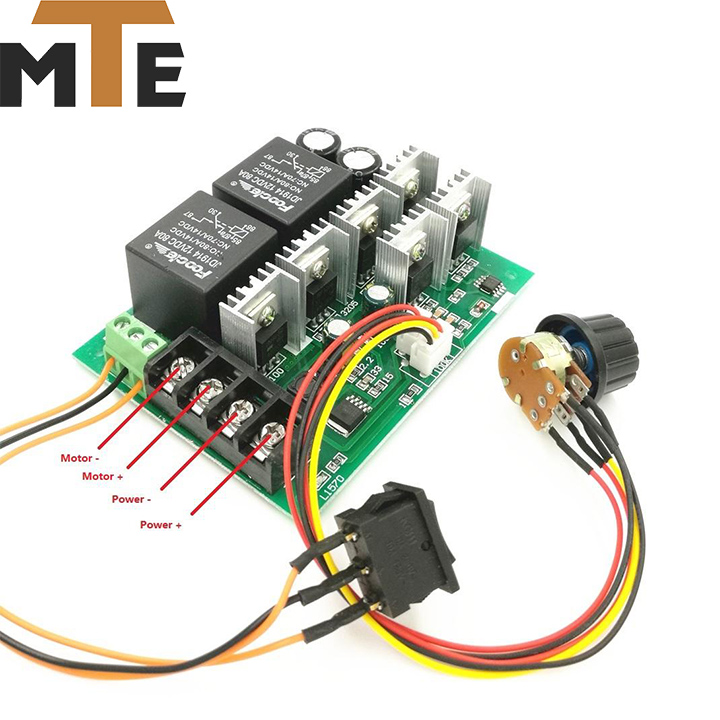

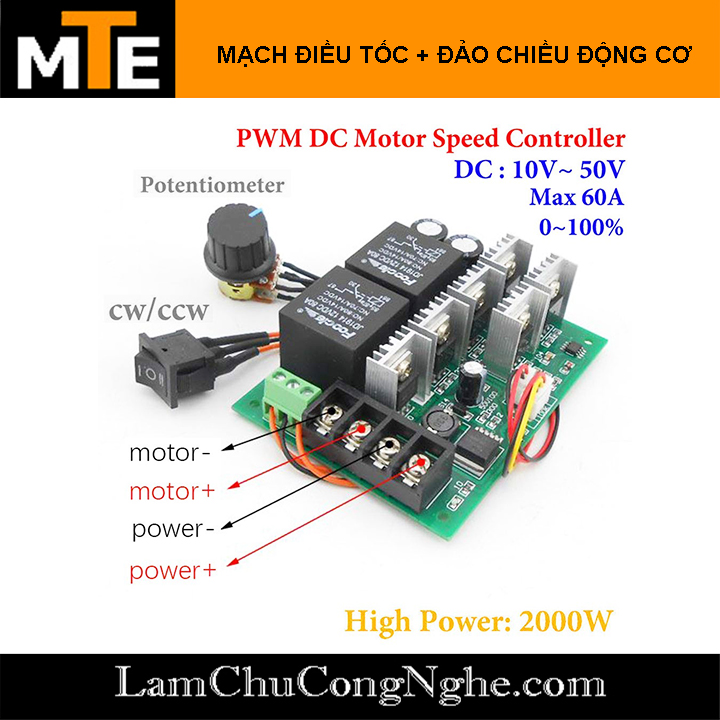

• Cọc Power +- là cọc điện áp vào DC 10-50V
• Cọc Motor là cọc điện áp ra đấu vào motor
• Núm vặn triết ápdùng để điều chỉnh điệp áp vào motor, có thể điều chỉnh từ 0-100% tốc độ
• Công tắc bập bênhdùng để đảo chiều tốc độ động cơ

Lưu ý:

• Các bạn lưu ý cung cấp đúng và đủ điên áp cho module điều khiển tốc độ động cơ, tránh cấp sai điện áp dẫn đến cháy thiết bị.
• Tránh sử dụng quá tải trong thời gian dài, gây nóng và hỏng module.
