Mạch điều khiển quạt đa năng!

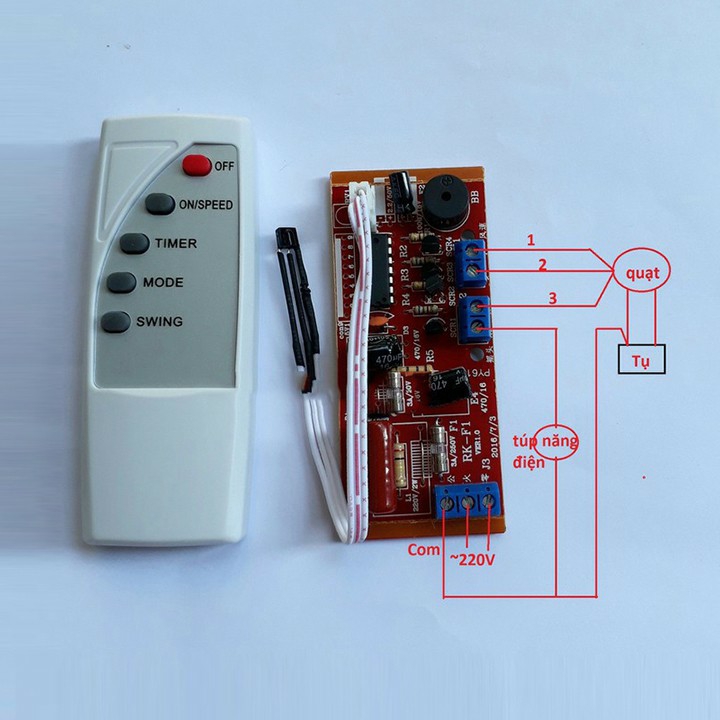

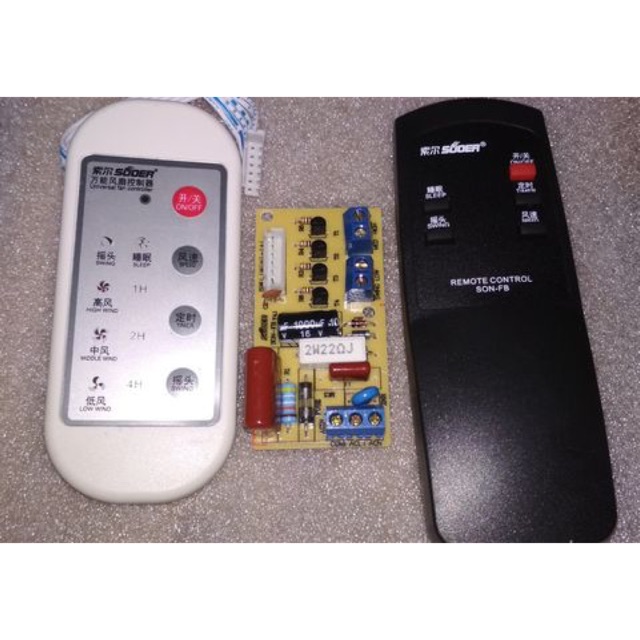

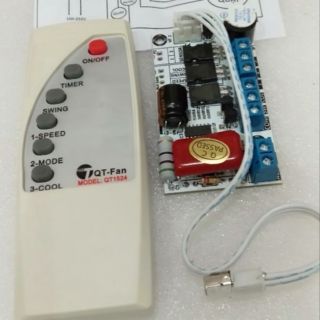

Bộ mạch điều khiển quạt Bộ mạch điều khiển quạt từ xa đa năng v1 là bộ thiết bị dùng để chế quạt thường thành quạt có thể điều khiển từ xa hoặc bật tắt trực tiếp bằng phím mềm thay vì công tắc cứng như truyền thống. Bộ thiết bị gồm 3 phần chính:  + Điều khiển từ xa (remote) + Điều khiển trực tiếp kèm vi điều khiển + Mạch nguồn và công tắc điện tử (triac) Mạch Nguồn kèm công tắc điện tử Điều khiển trực tiếp bằng phím kiêm vi điều khiển có vỏ Điều khiển từ xa Hướng dẫn sử dụng: Video thử nghiệm và hướng dẫn:  Bước 1: Gắn dây điện nguồn vào 2 cọc ACL (dây pha) và ACN (dây trung tính) đảo nhau cũng không sao! Bước 2: Gắn 1 đầu thiết bị (ví dụ bóng đèn) 1 đầu vào cổng COM, 1 đầu vào 1 trong các cổng T1, T2, T3, T4 sau đó cắm thử điện > nhấn nút ON để chạy thử. * Đối với quạt bàn gồm 5 đầu dây (xanh, vàng, xám, trắng, hồng) các bạn đấu như sau: + Dây hồng nối tiếp với tụ điện rồi nối với dây xám xoắn vào nhau đưa vào cổng COM + Dây xanh gắn vào cổng LOW + Dây vàng gắn vào cổng MED + Dây Trắng gắn vào cổng HIGH + Loại quạt này không có mô tơ đảo hướng nên các bạn có thể tùy biến cổng SWING để gắn bóng đèn ngủ cho quạt, nếu không có đèn ngủ thì để trống cổng này. * Loại quạt có mô tơ đảo hướng mình sẽ update cách đấu sau... Trên mạch điều khiển trực tiếp bao bởi 1 vỏ nhựa nên chúng ta có thể dễ dàng dán ra bên ngoài vỏ quạt hoặc thiết bị cần điều khiển rất đẹp mà không cần chế nút, an toàn không lo giật. Điện áp hoạt động: 170V - 250V Công suất các cổng ra: Tối đa 100W
