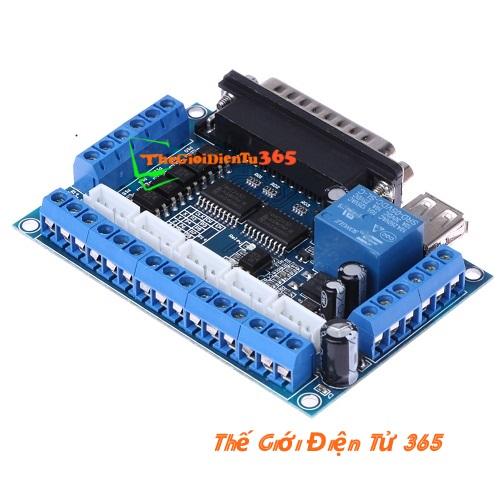

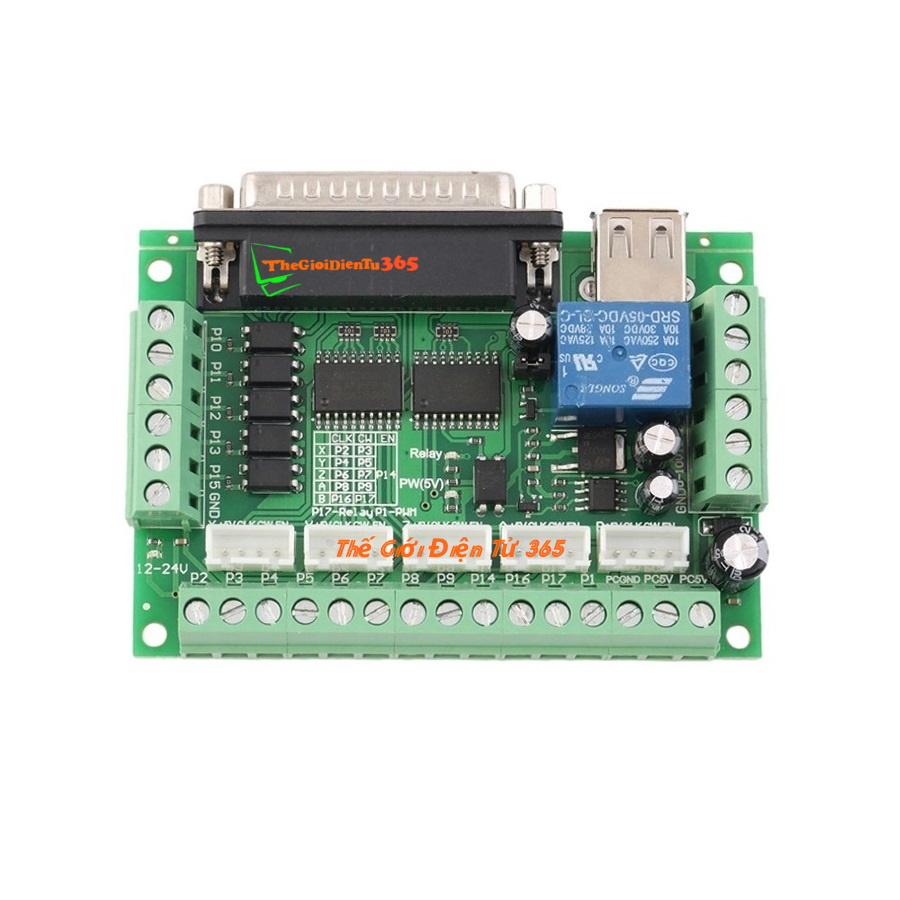

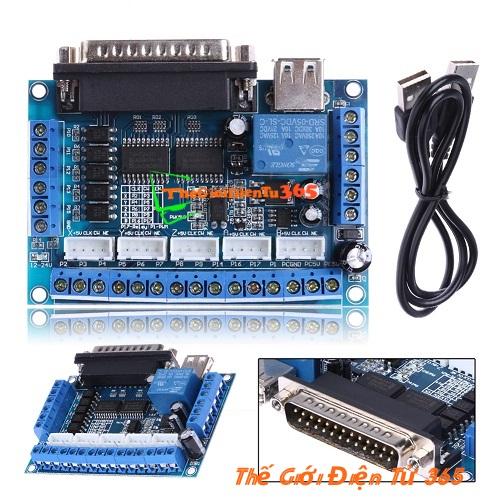

MẠCH ĐIỀU KHIỂN MACH3 5 TRỤC 1 RELAY

Mạch Điều Khiển máy CNC MACH3 5 Trục hỗ trợ giao tiếp với máy tính qua cổng LPT, cho phép điều khiển các máy phay CNC, điều khiển máy khắc laze, khắc, điều khiển động cơ 5 bước… hiệu quả nhất với chi phí vừa phải.

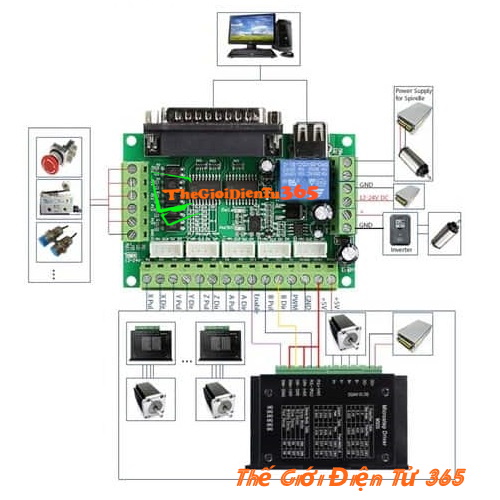

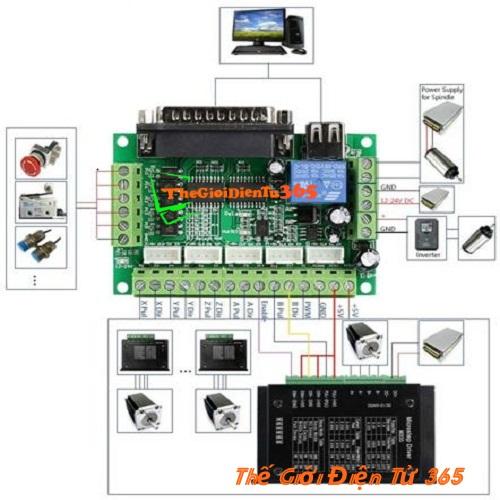

Mạch CNC BOB dùng để nhận tín hiệu từ cổng giao tiếp LPT của máy tính để nhận lệnh và điều khiển các cơ cấu chấp hành như đọc dữ liệu từ cảm biến, xuất xung điều khiển động cơ, kích relay bơm nước,…

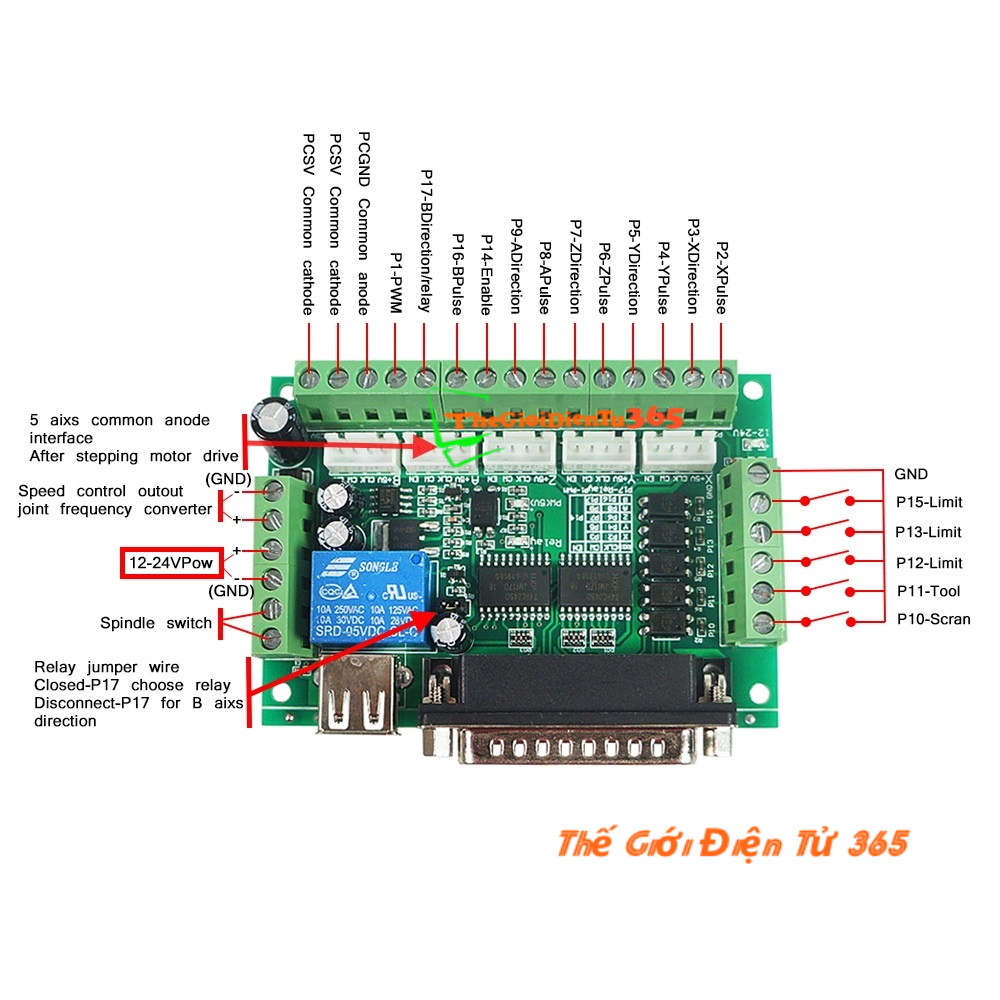

Được thiết kế có thể điều khiển được 5 trục X,Y,Z,A,B và một ngõ ra kích relay, 5 ngõ đọc cảm biến đầu vào và cổng xuất xung điều khiển spindle (đầu gia công). Mạch dùng cổng USB để cấp nguồn trực tiếp, tất cả các cổng điều khiển đầu ra đều được cách li opto và đều được mạch đệm cho tín hiệu ổn định nhất

Thông số kỹ thuật:

Điều khiển tối đa 5 trục

Thích hợp phần mềm điều khiển qua cổng LPT như Mach3, LinuxCNC, KCAM

Các đầu vào được bảo vệ bởi opto

Hỗ trợ 5 đầu vào: có thể sử dụng Emergence-Stop (dừng khẩn cấp), Limit (cữ), ….

Có 1 Rơle điều khiển đầu ra, có thể điều khiển trục chính,bơm nước,quạt hút ….

Đầu ra 0-10V hỗ trợ biến tần điều khiển trục chính

Thích hợp với các động cơ 2 pha.

Thông số:

Nguồn cấp: cổng USB từ máy tính PC hoặc nguồn ngoài 12-24V

Điều khiển động cơ: Xung và hướng

Thích hợp bộ điều khiển: 2 pha như M542, M542H, MA860H, 2MA2278, 2M542, 2M860 …..

Khối lượng: 75g

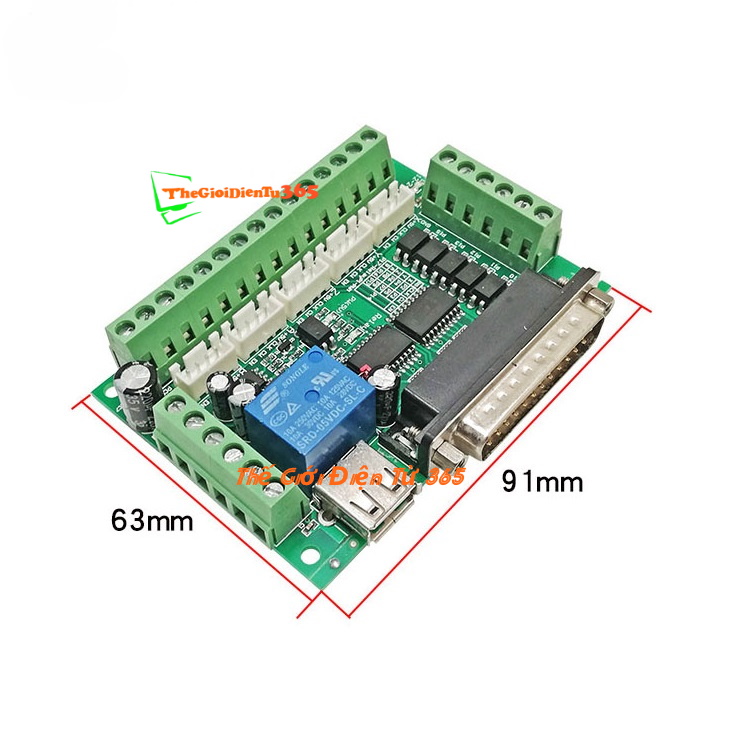

Kích thước: 90 * 70 * 20mm
