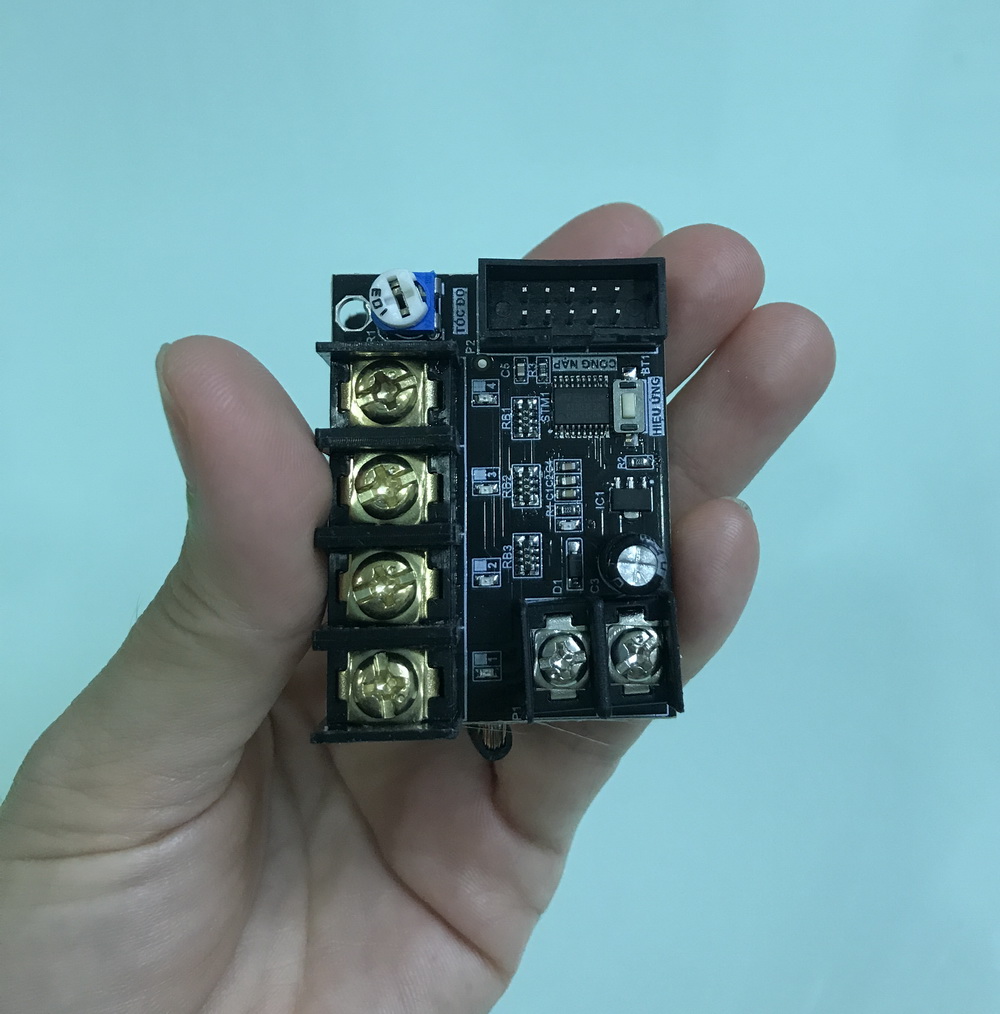

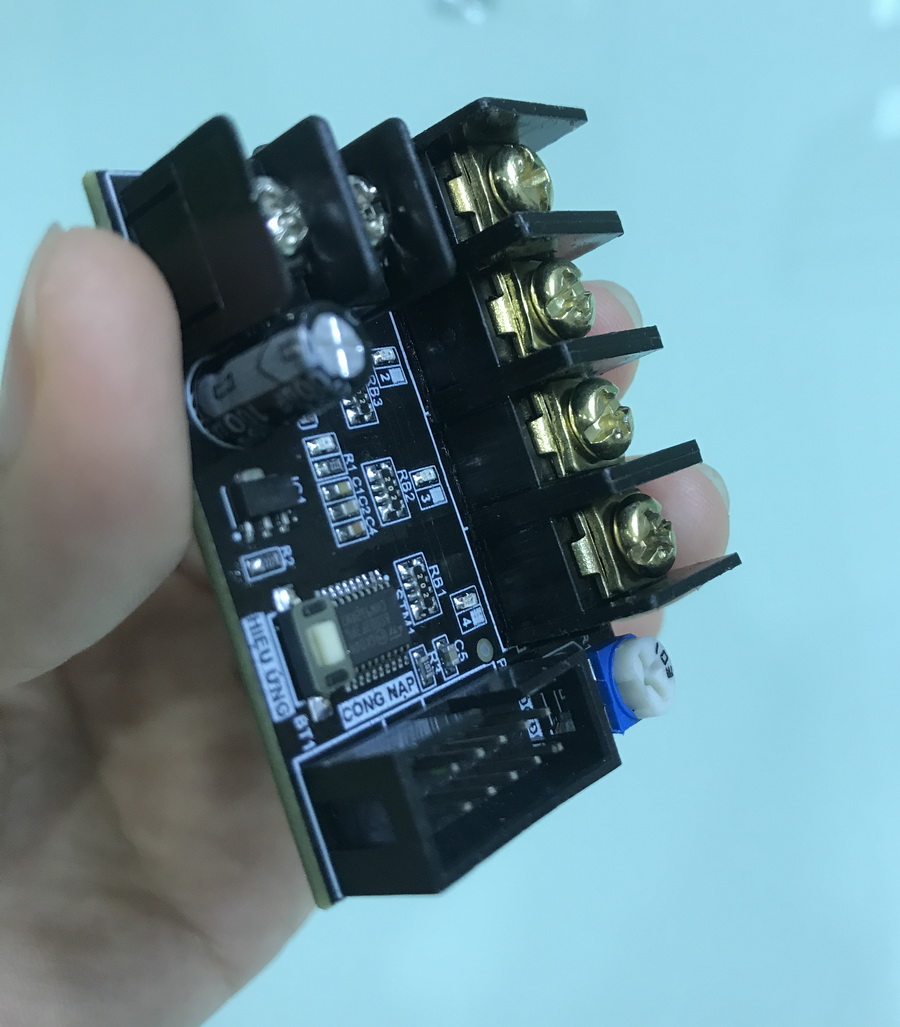

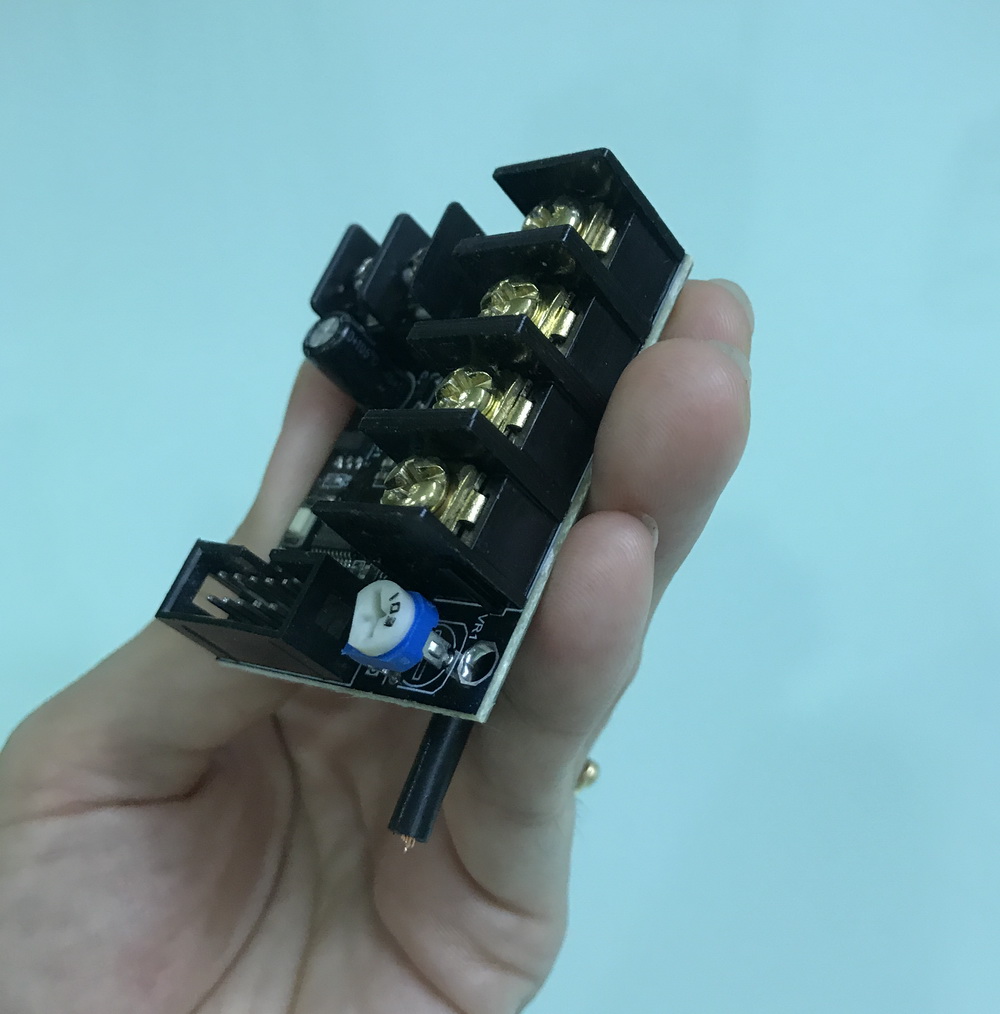

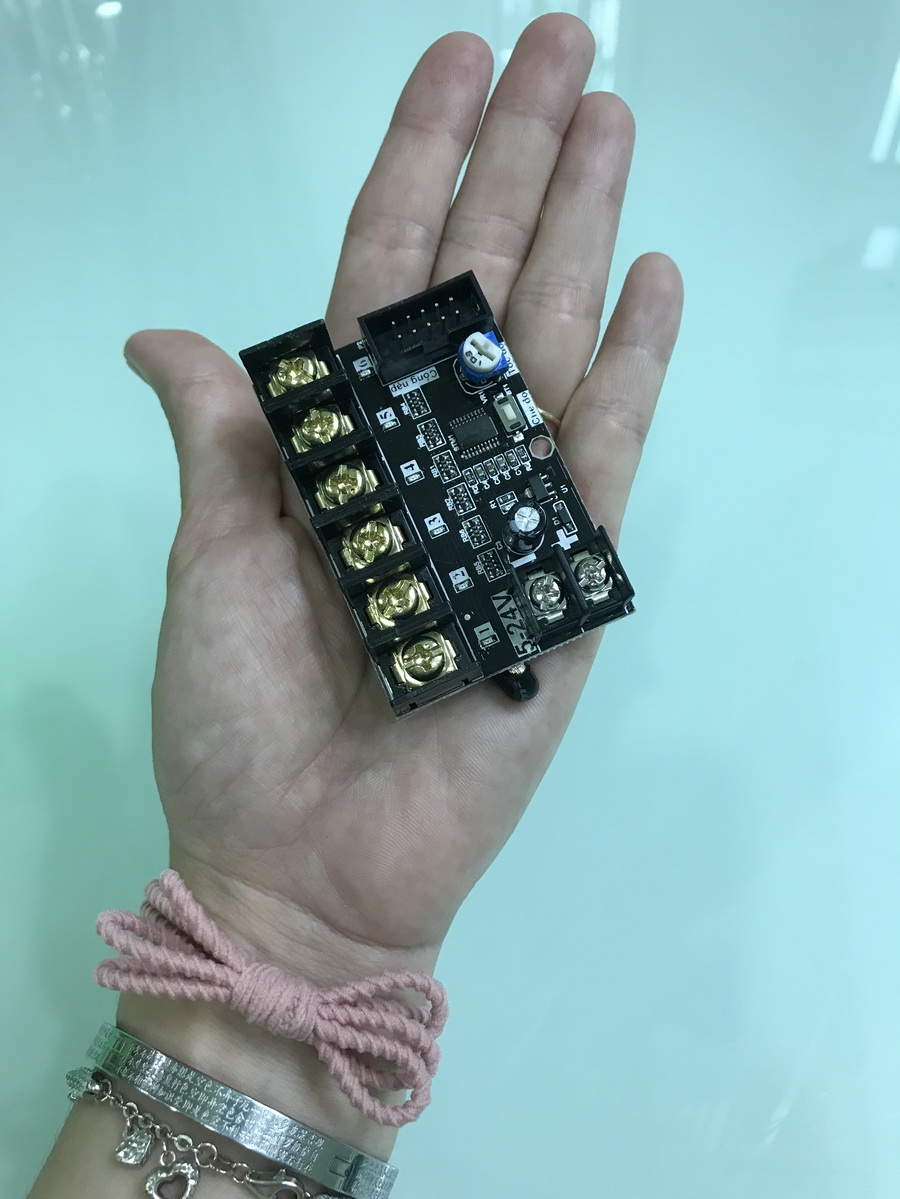

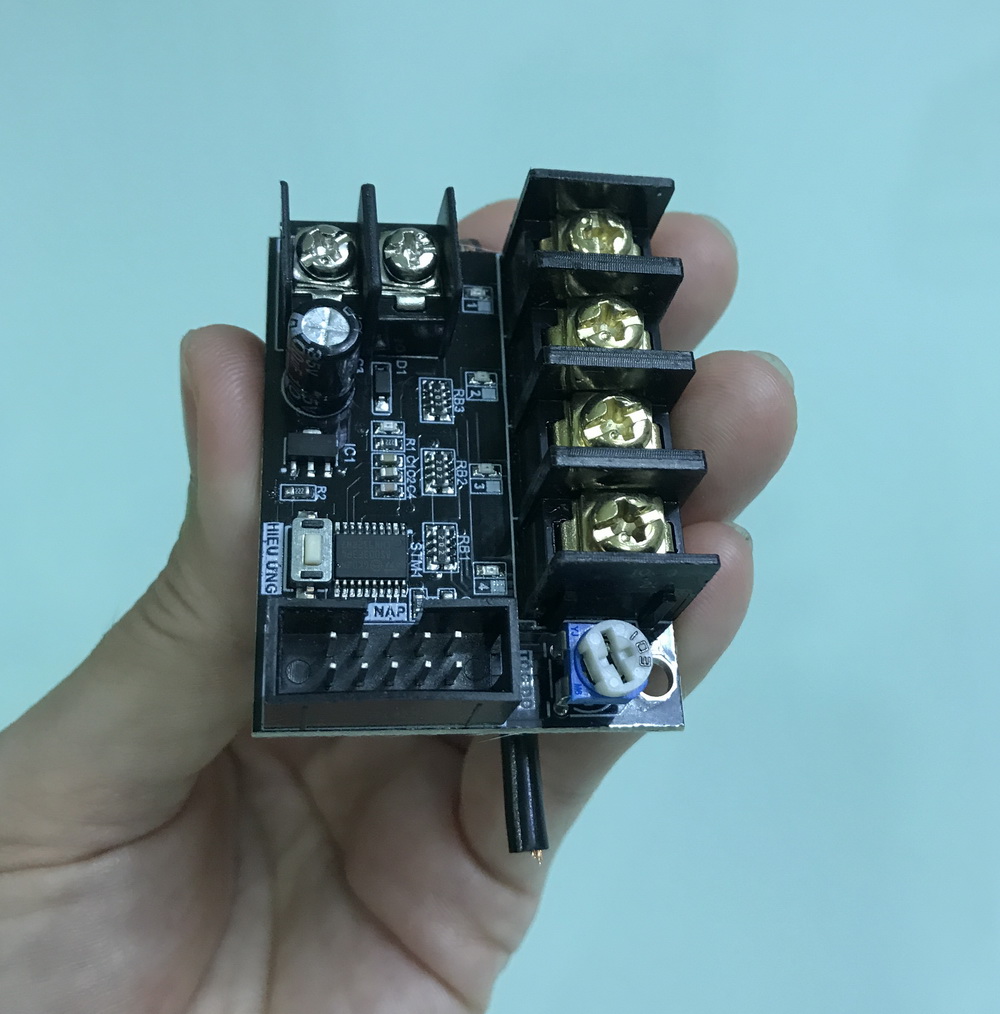

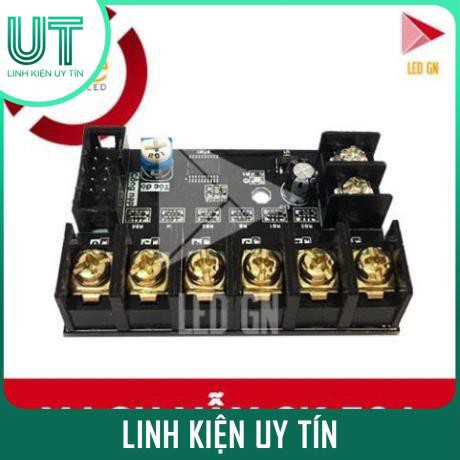

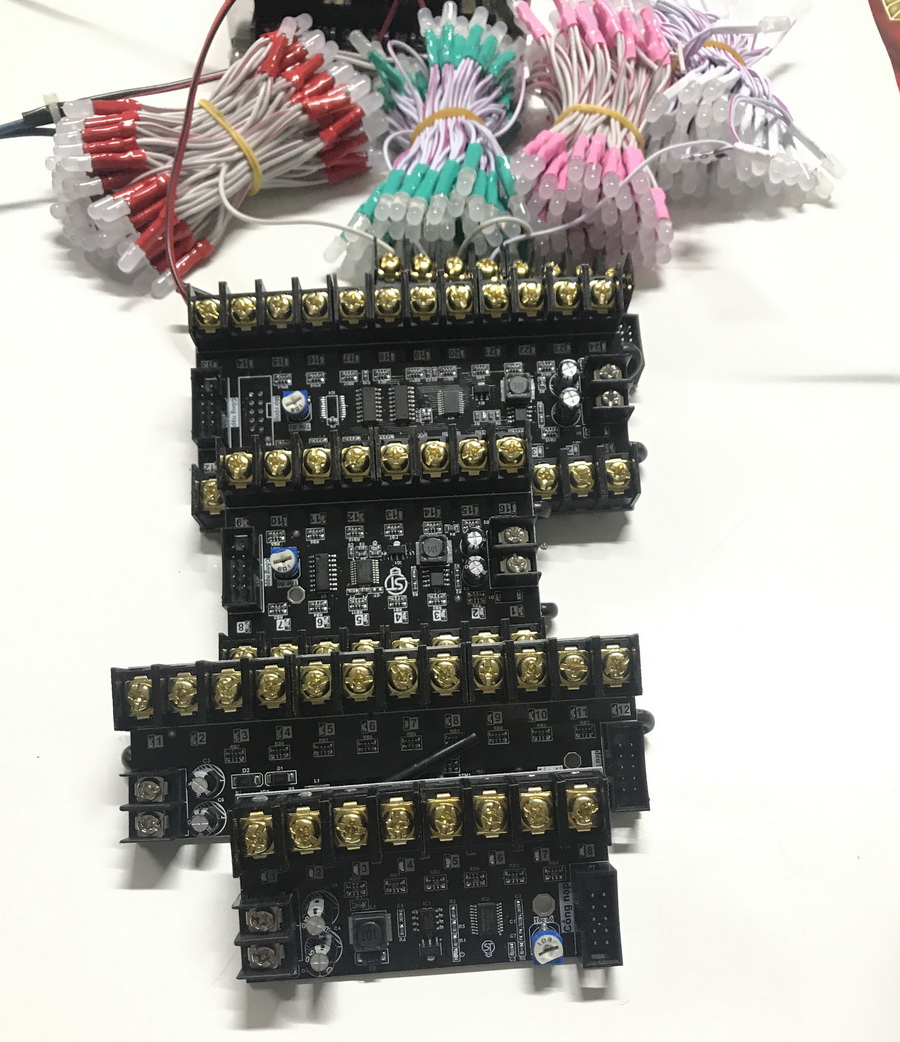

Mạch điều khiển led vẫy công suất cổng 30A

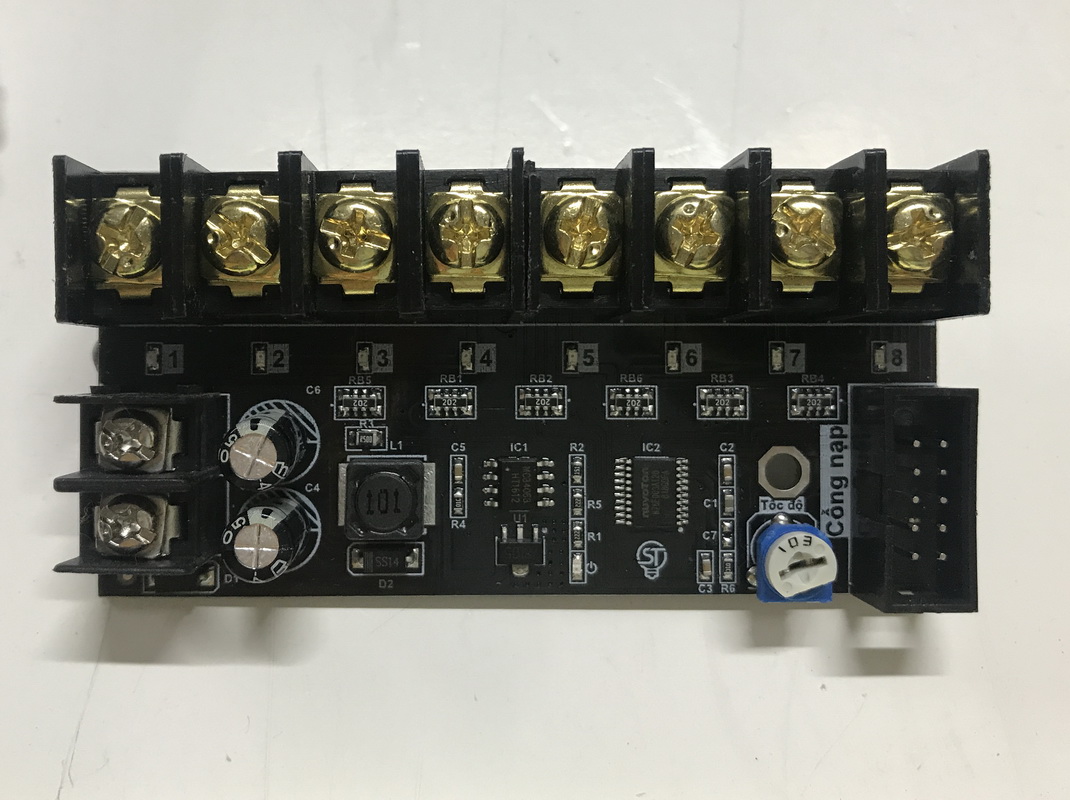

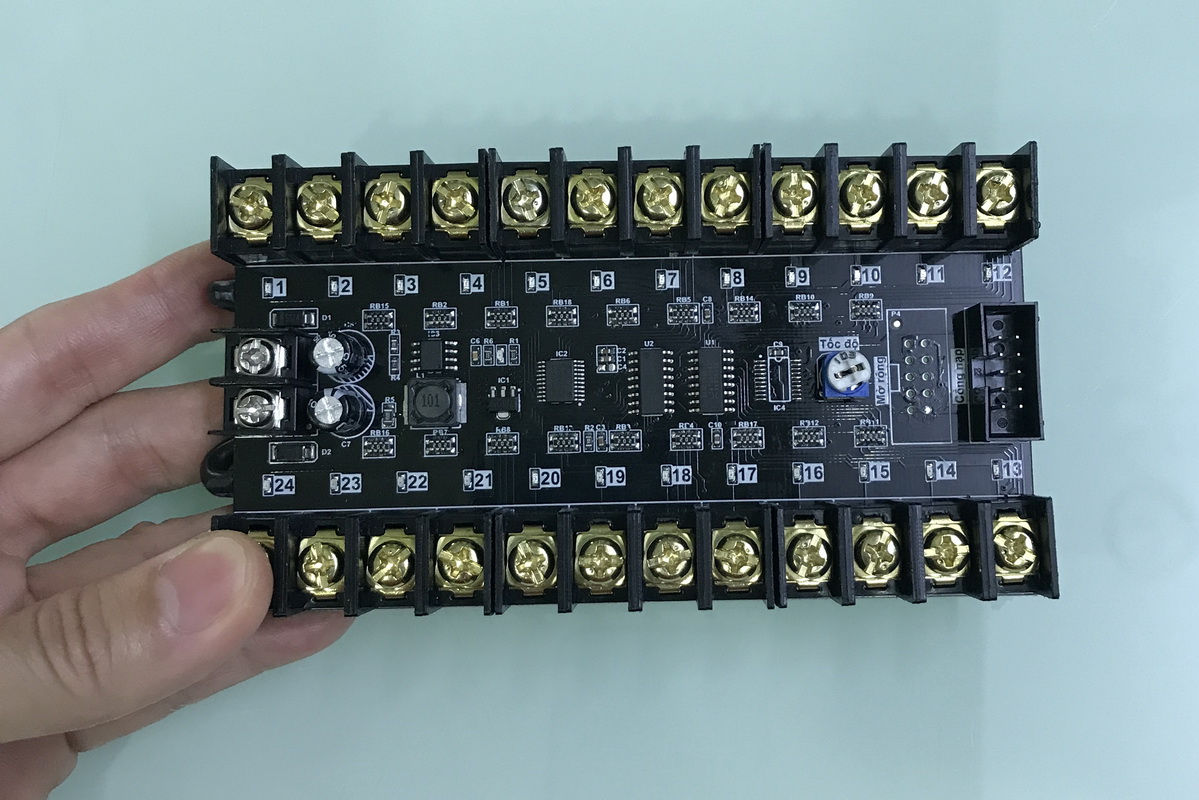

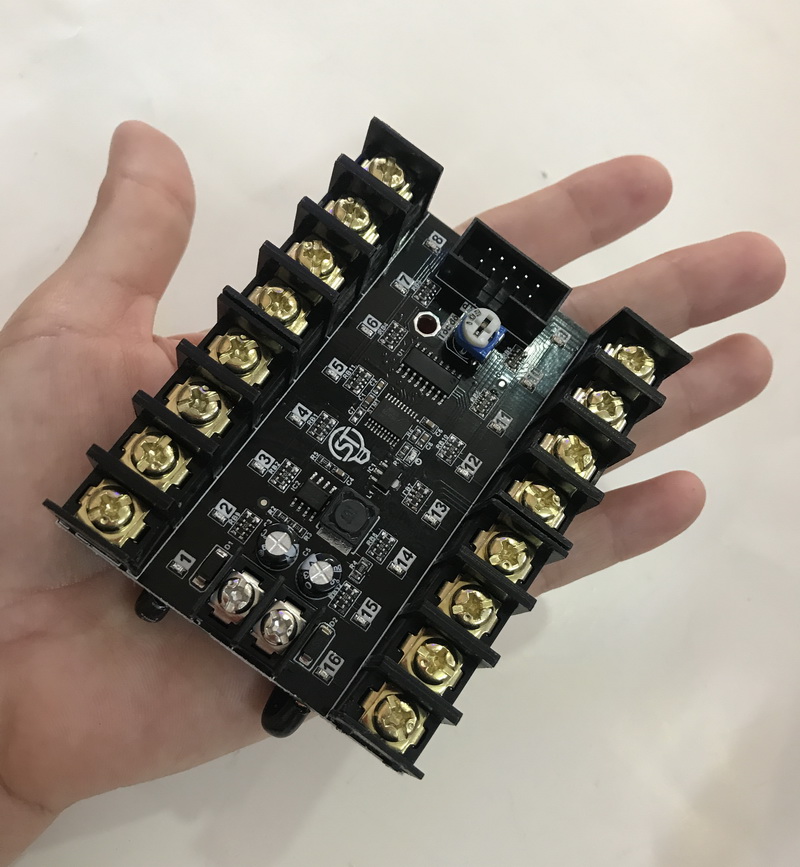

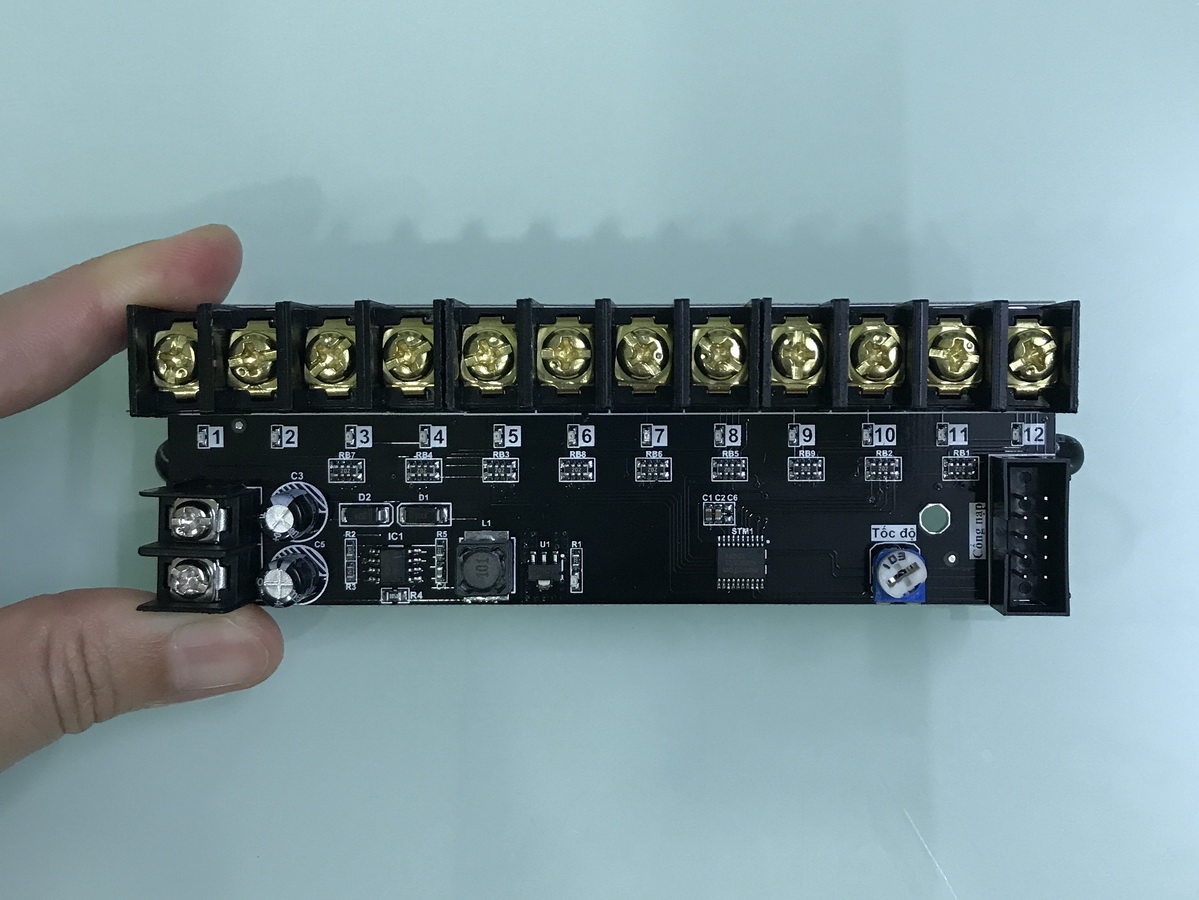

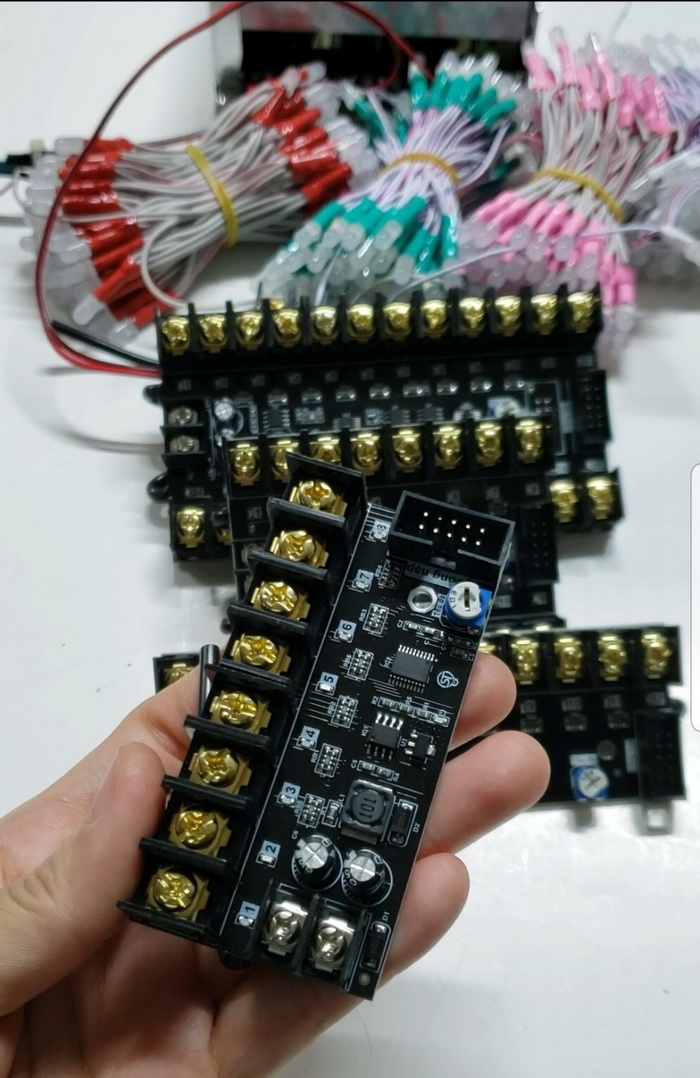

• Điều khiển mạch led vẫy 4 kênh/ 6 kênh/ 8 kênh/ 12 kênh/ 16 kênh/ 24 kênh - khách hàng vui lòng chọn đúng mạch với số kênh điều khiển cần dùng khi đặt hàng nhé.
• Input: 5Vdc / 12Vdc - có thể dùng được cho led 5Vdc hoặc led 12Vdc (đầu vào cấp điện 5Vdc hoặc 12Vdc tùy theo tải led sử dụng điện áp 5vdc hay 12Vdc).
• Công suất tải: 30A/ 1 kênh

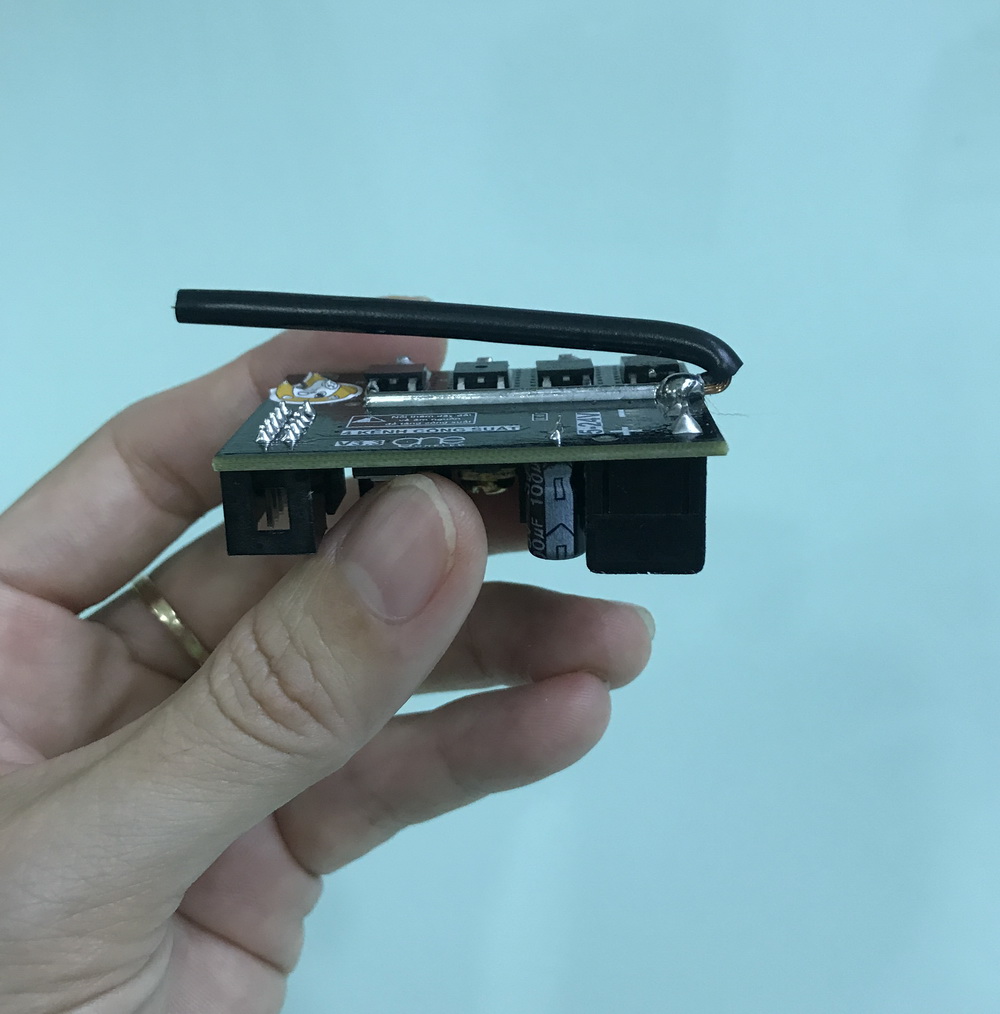

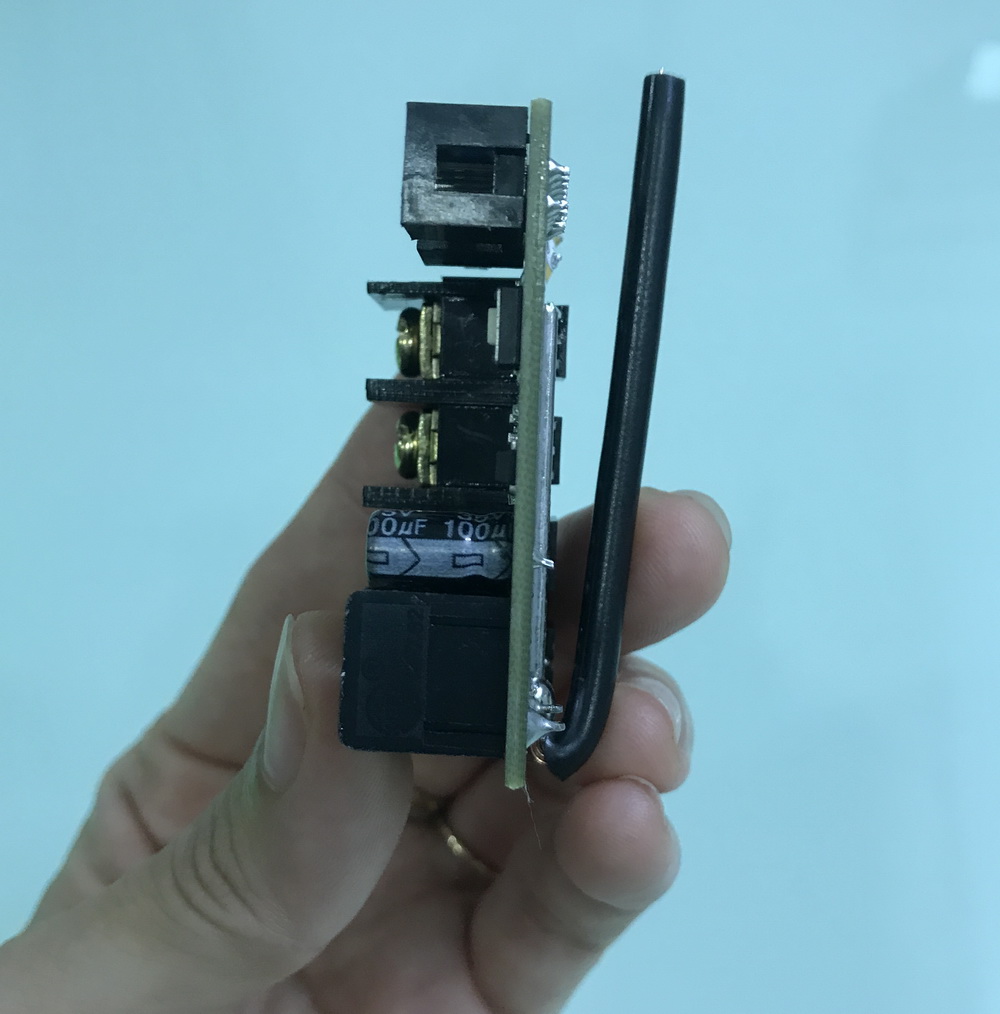

• Domino rời và hàn sẵn dây đấu GND (gia cố đường mát - , khi đấu nối thì nối sợi dây đen phía sau lưng bo điều khiển vào cổng Âm (V-) của nguồn để gia cố đường mát (GND) nhé)
• Mặc định: chương trình nạp sẵn trong mạch điều khiển là chương trình demo của shop. Riêng trong trường hợp khách hàng nào cần hỗ trợ chạy mạch điều khiển theo yêu cầu lập trình riêng, vui lòng vào mục chát và để lại thông tin đơn hàng đã đặt, yêu cầu chạy tách nhóm với số lượng bao nhiêu cổng chữ, bao nhiêu cổng viền trên mạch và các kiểu hiệu ứng yêu cầu, shop có thể hỗ trợ phần lập trình thêm cho khách nhé.
• Vui lòng tuân thủ hướng dẫn đấu nối theo nguyên tắc Dương chung, kích Âm và đảm bảo tính toán công suất kéo tải trên các kênh phù hợp với công suất cho phép của mạch điều khiển để đảm bảo mạch, tải led hoạt động ổn định.
• Hướng dẫn đấu nối:

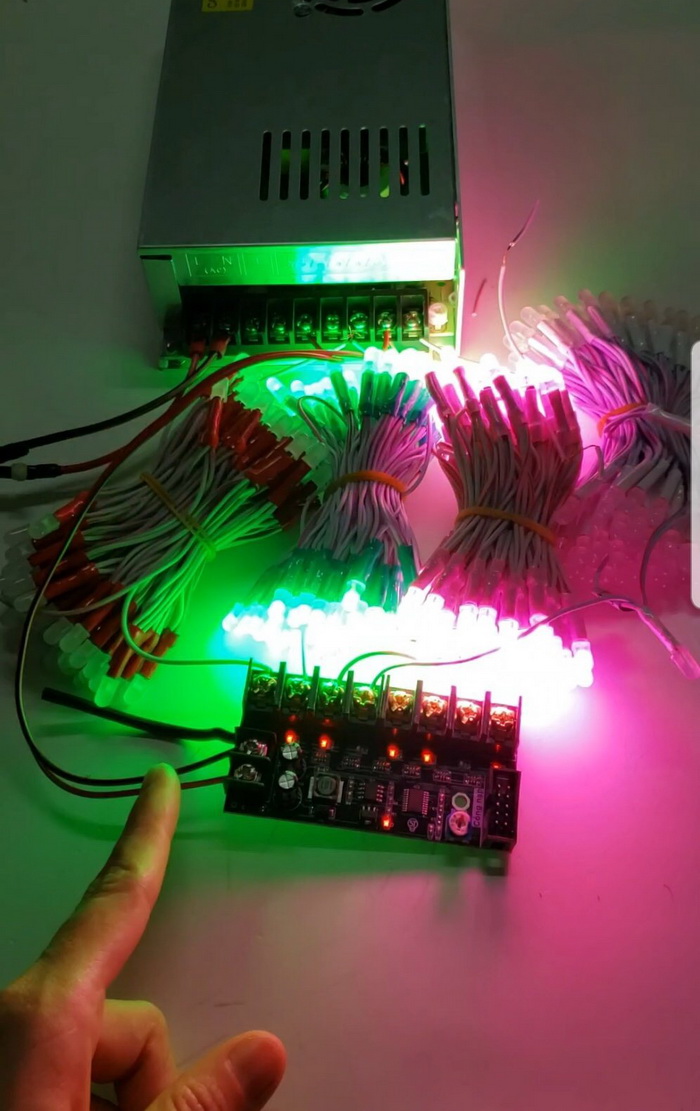

1/ 1a- Đấu Dương (+) chung của Led về nguồn; 2a- Đấu Âm (-) của led về các port (kênh) điều khiển của mạch; 3a- Cấp nguồn nối mạch, chú ý đúng cực dương, âm; 4a- Đấu thêm dây (GND) hàn sẵn trên mạch về (Âm) nguồn.

2/ Trường hợp ghép nhiều nguồn trên 1 bảng led tuân thủ nguyên tắc DƯƠNG riêng COMP chung: cấp nguồn cho bo thì lấy từ nguồn nào gần nhất, Dương (+) tải led 1 đấu đến Dương (V+) của nguồn 1, Dương (+) tải led 2 đấu đến Dương (V+) của nguồn 2..., Âm (-) của tải led thì đấu đến các port điều khiển của bo, cuối cùng dùng dây điện tiết diện lớn đấu COMP các nguồn chung lại với nhau.

3/ Chú ý, dùng dây điện tiết diện lớn đi dây cái cho các đường nguồn và đường tín hiệu điều khiển.

• Công suất mạch khuyến cáo: led F5, F8, led liền dây (5Vdc) sử dụng tối đa 1000 con/ 1 kênh trở lại.
• Không áp dụng bảo hành trong trường hợp lỗi khách hàng sử dụng, chạm, chập, cháy, nổ
