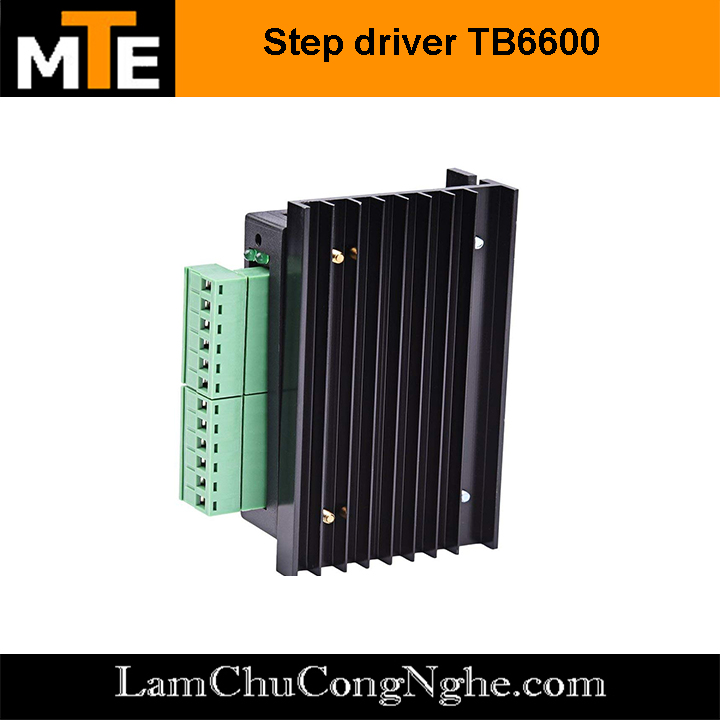

MẠCH ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC TB6600 4A 9V-42VDC - STEP DRIVER MODULE

SẢN PHẨM BAO GỒM:

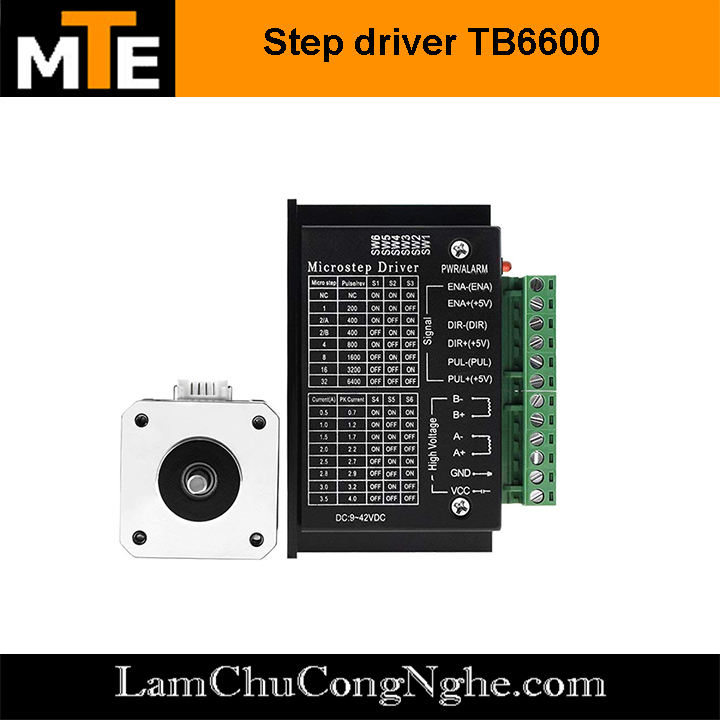

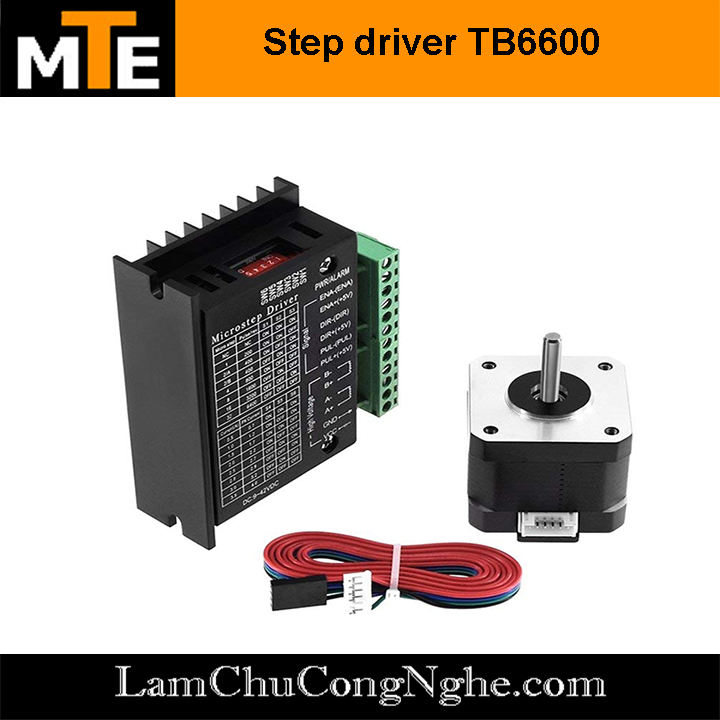

• 1 mạch điều khiển động cơ bước TB6600 (không kèm dây nối, động cơ)

ỨNG DỤNG:

• Mạch Điều Khiển Động Cơ Bước TB6600sử dụng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dâycó dòng tải là 4A/42VDC
• Mạch Điều Khiển Động Cơ Bước TB6600ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.

THÔNG SỐ KỸ THUẬT:

• Nguồn đầu vào là 9V – 42V.
• Dòng cấp tối đa là 4A.
• Ngõ vào có cách ly quang, tốc độ cao.
• Có tích hợp đo quá dòng quá áp.
• Cân nặng : 200G.

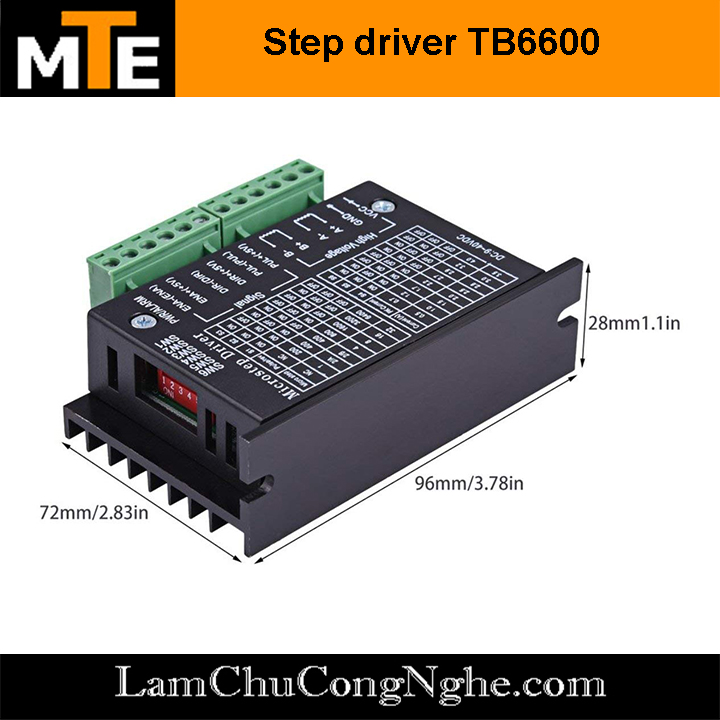

• Kích thước : 96 * 71 * 37mm.

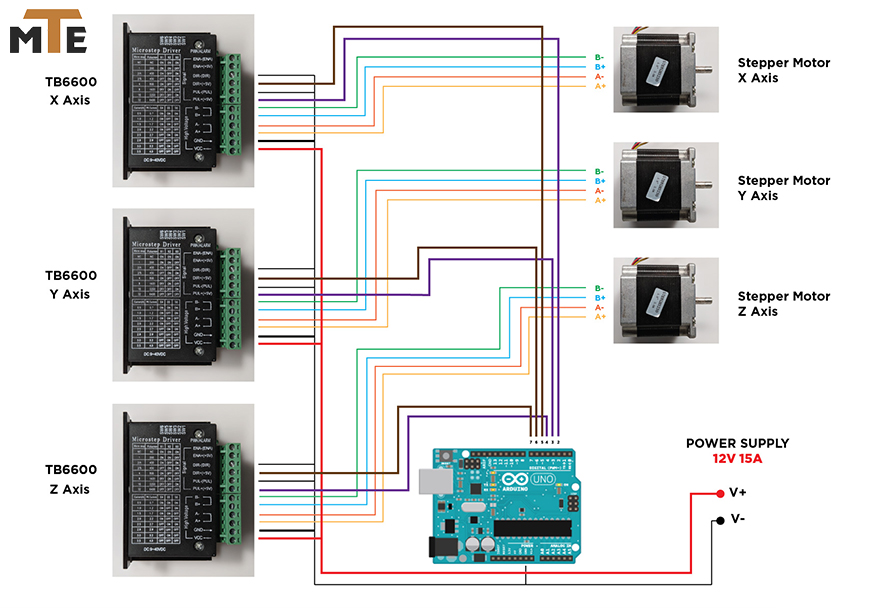

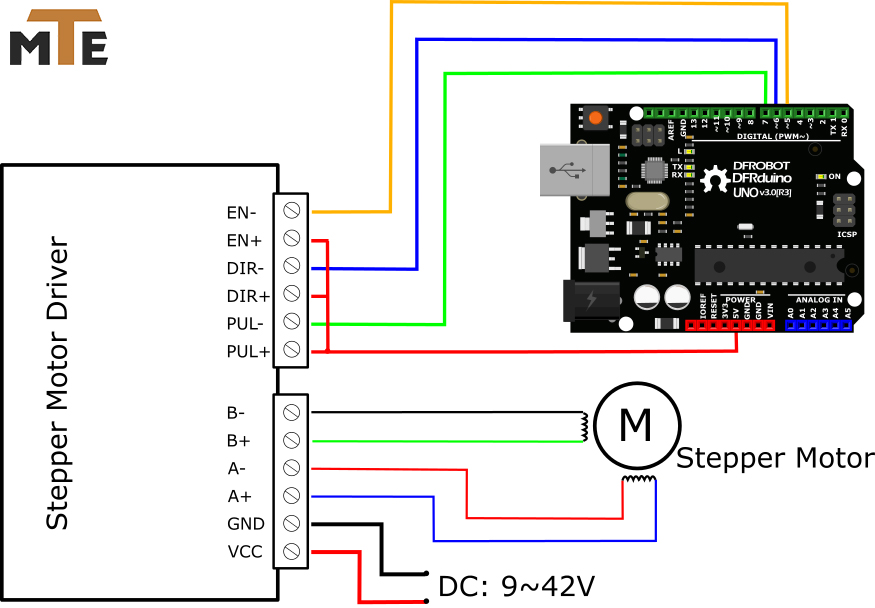

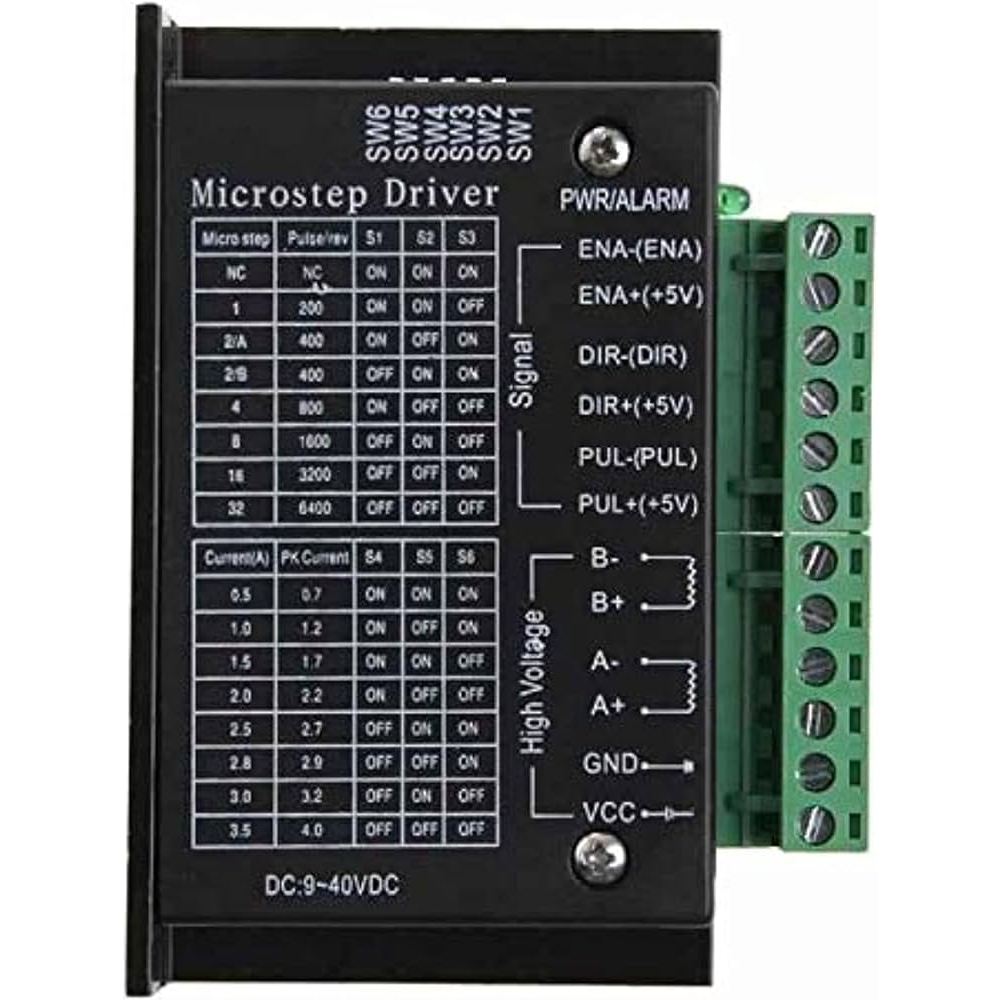

ĐẤU NỐI: (HÌNH ẢNH BÊN DƯỚI)

• DC+: Nối với nguồn điện từ 9 – 40VDC
• DC- : Điện áp (-) âm của nguồn
• A+ và A -: Nối vào cặp cuộn dây của động cơ bước
• B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
• PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
• PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
• DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
• DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
• ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
• Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung

Cài đặt cường độ dòng điện

I(A)SW4SW5SW6

4.0111

3.5011

3.0101

2.5001

2.0110

1.5010

1.0100

0.5000

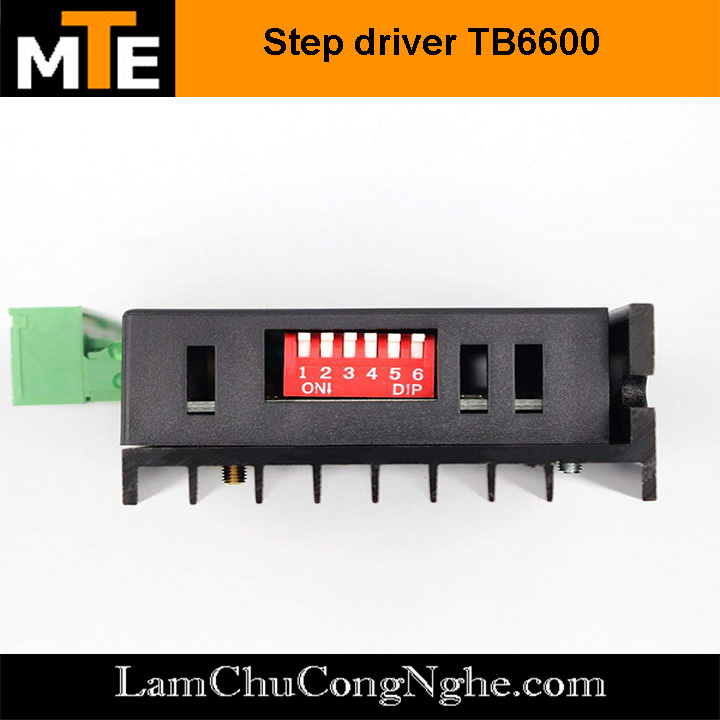

Cài đặt vi bước cho driver

MicroPulse/revSW1SW2SW3

OFF0000

1200001

1/2A400010

1/2B400011

1/4800100

1/81600101

1/163200110

OFF0111

Chú thích:

• Vui lòng cho phép độ lệch nhỏ do đo lường thủ công. Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực của vật phẩm.
