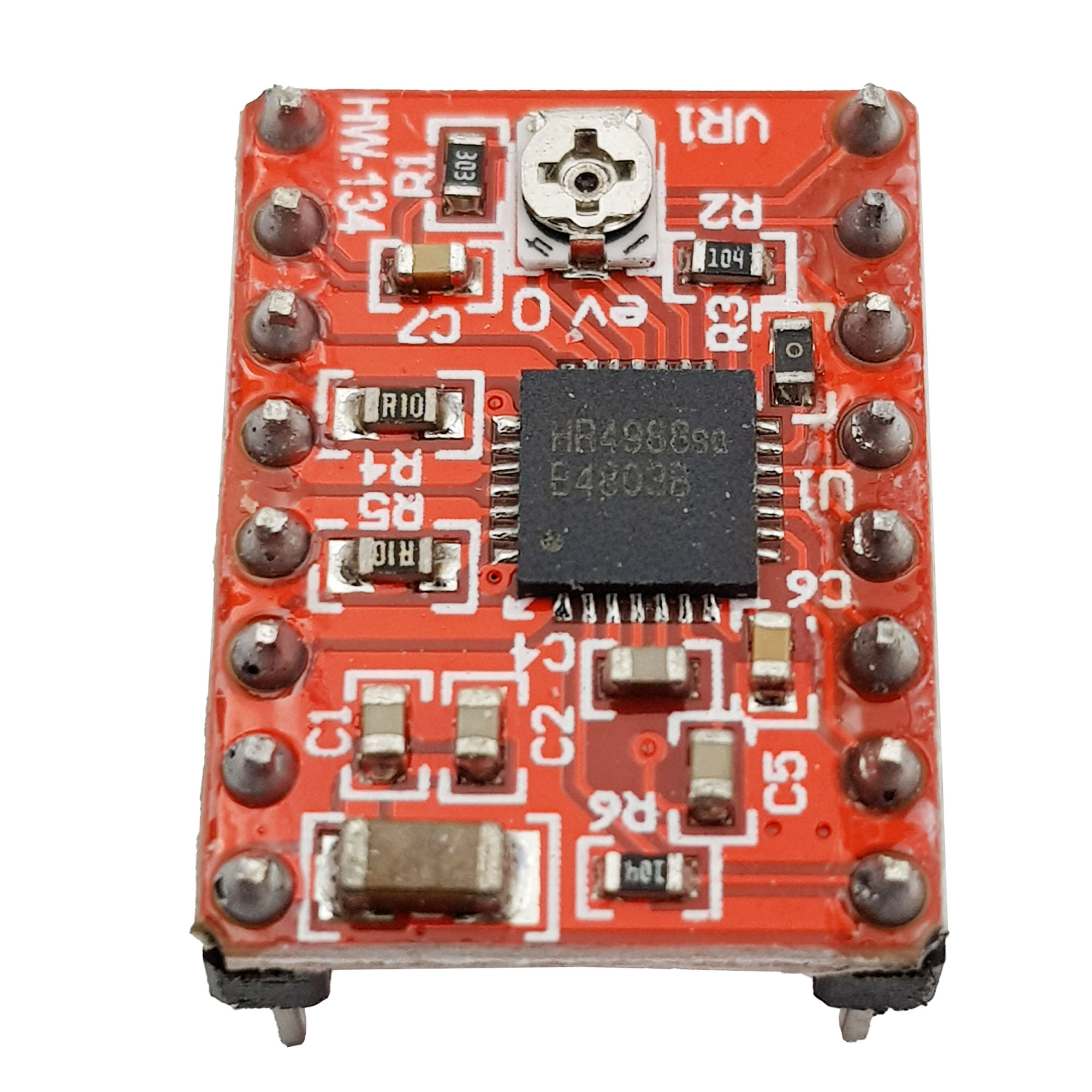

Mạch Điều Khiển Động Cơ Bước A4988

Mạch điều khiển động cơ bước A4988 là driver điều khiển động cơ bước cực kỳ nhỏ gọn, hỗ trợ nhiều chế độ làm việc, điều chỉnh được dòng ra cho động cơ, tự động ngắt điện khi quá nóng. Mạch điều khiển A4988 hỗ trợ nhiều chế độ hoạt động của động cơ bước lưỡng cực như: Full, 1/2, 1/4, 1/8 và 1/16.

THÔNG SỐ KỸ THUẬT

• Công suất ngõ ra lên tới 35V, dòng đỉnh 2A.
• Có 5 chế độ: Full bước, 1/2 bước, 1/4 bước, 1/8 bước, 1/16 bước
• Điểu chỉnh dòng ra bằng triết áp,nằm bên trên
• Tự động ngắt điện khi quá nhiệt.

CÁCH SỬ DỤNG

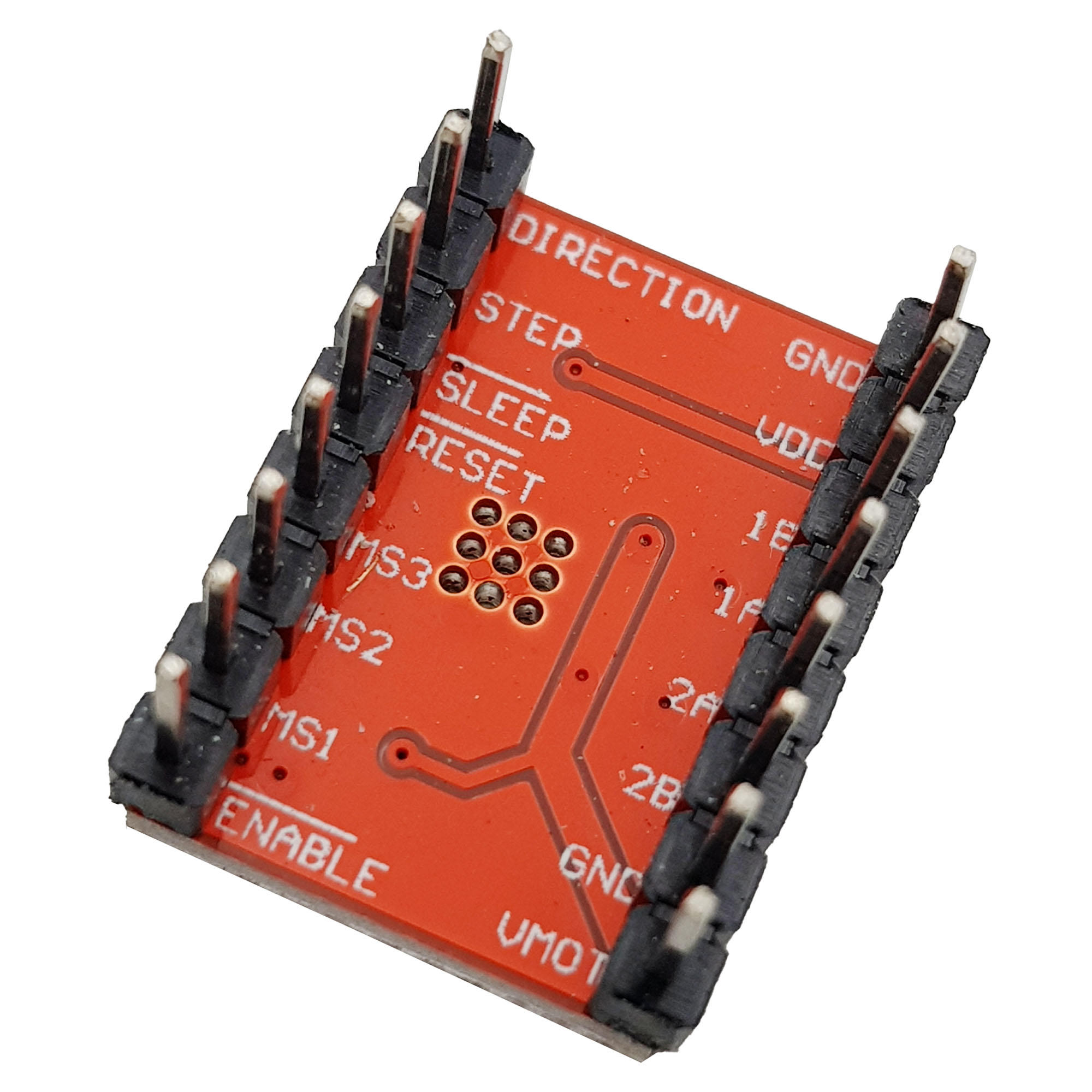

• Lựa chọn chế độ full hay 1/2 hay 1/4… sẽ được thông qua 3 pin MS1 MS2 MS3. Mình thường nối thẳng 3 pin này với công tắc bit 3p để dễ thiết lập từ trên phần cứng. Lưu ý là nếu thả nổi 3 pin này tức là mode full step.
• Bật tắt động cơ thì thông qua pin ENABLE,
• Điều khiển chiều quay của động cơ thông qua pin DIR
• Điều khiển bước của động cơ thông qua pin STEP, mỗi xung là tương ứng với 1 bước (hoặc vi bước)
• Hai chân Sleep với Reset luônnối với nhau.Tìm đọc datasheet để biết nguyên nhân

• ​
• Kết nối giữa A4899 với Board Arduino

SƠ ĐỒ KẾT NỐI

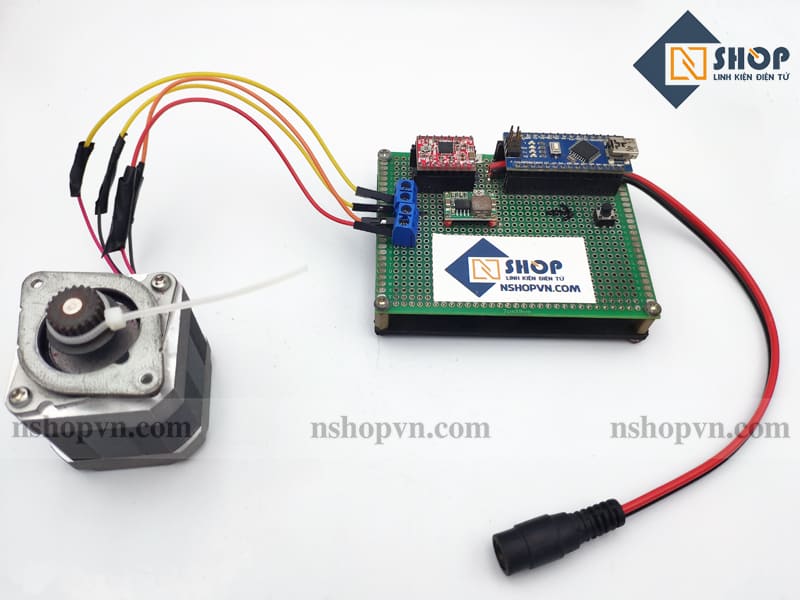

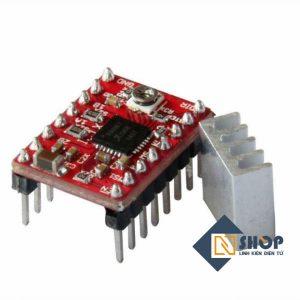

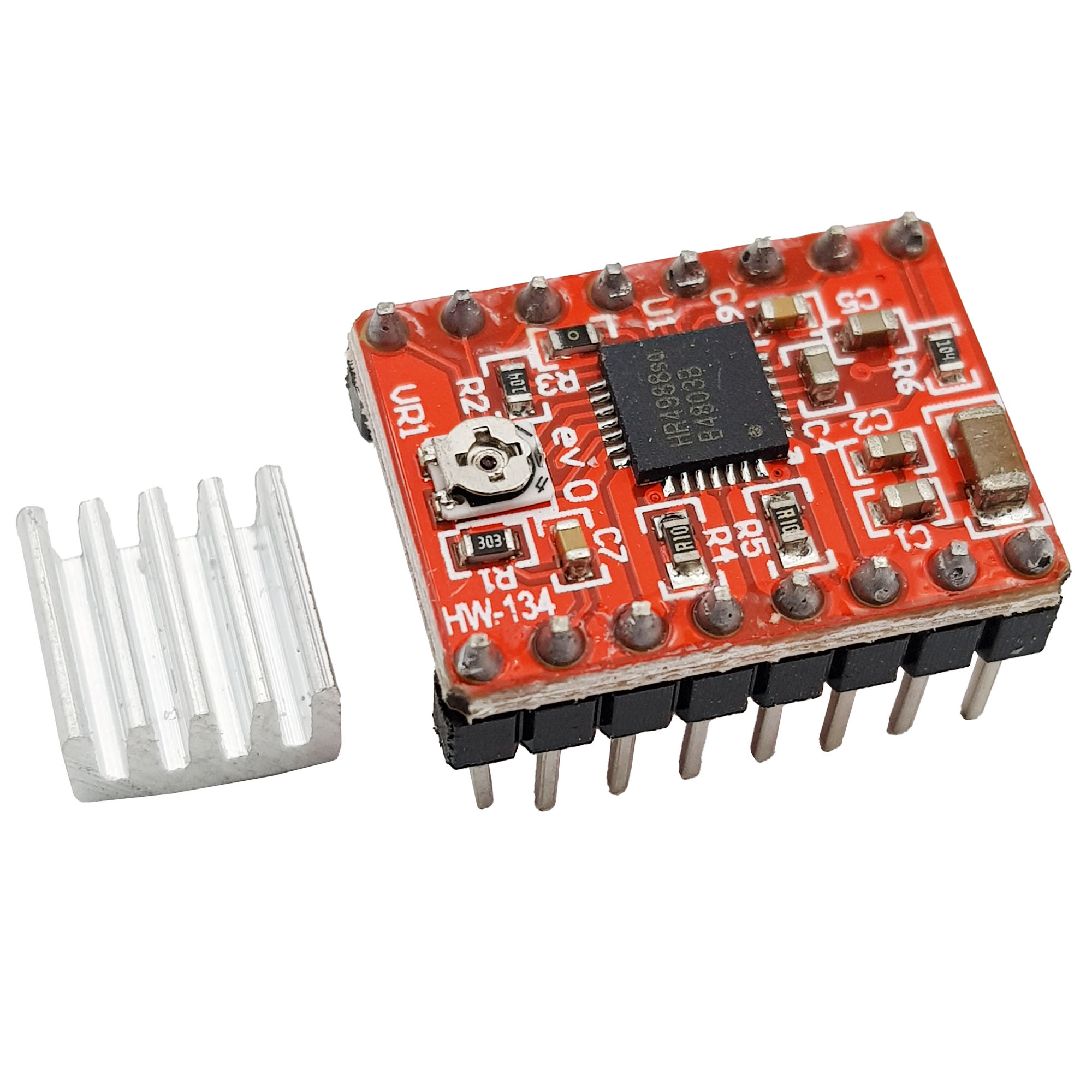

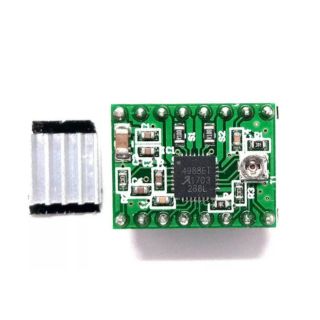

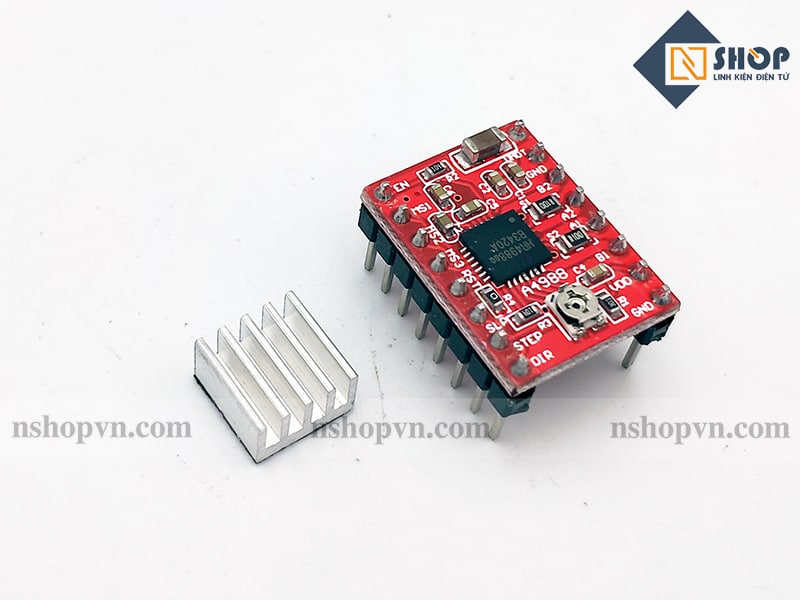

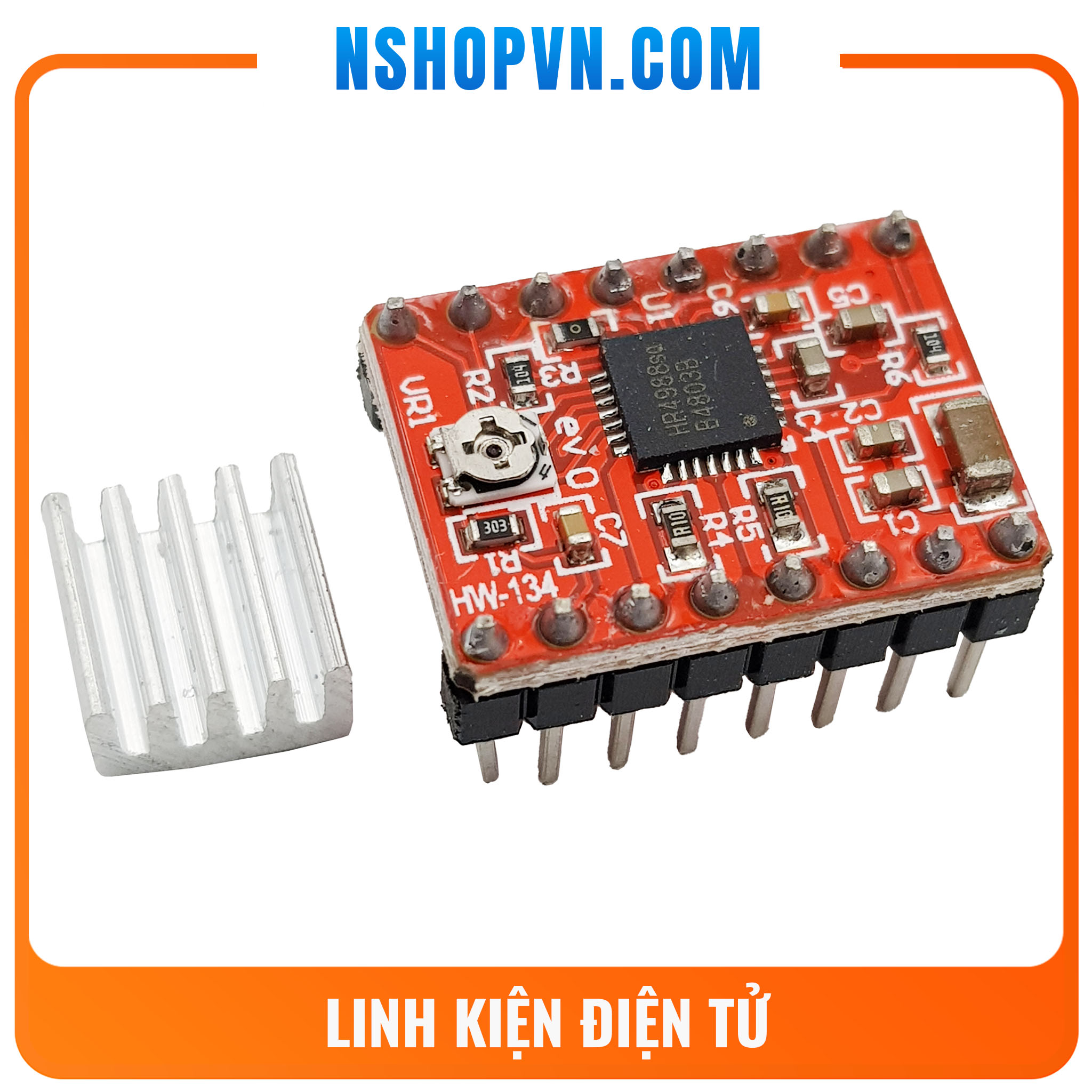

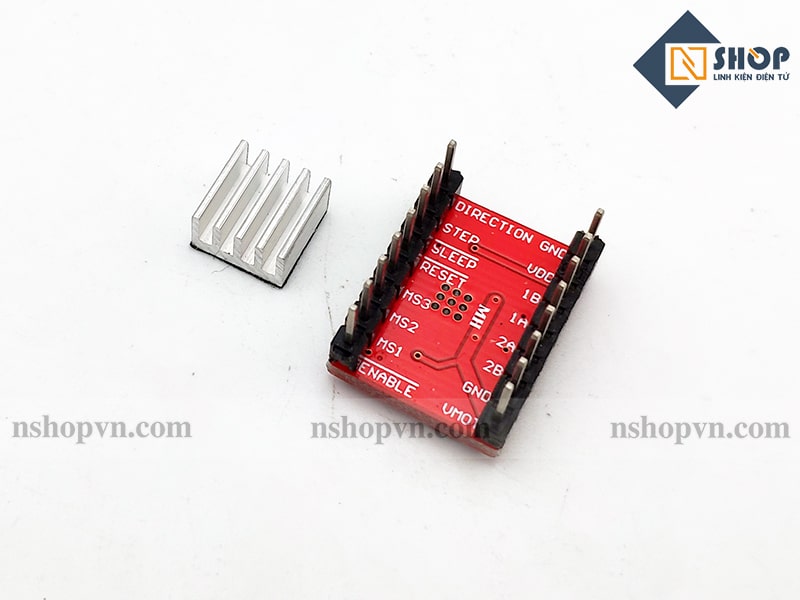

HÌNH ẢNH SẢN PHẨM

——————-CODE THAM KHẢO——————-

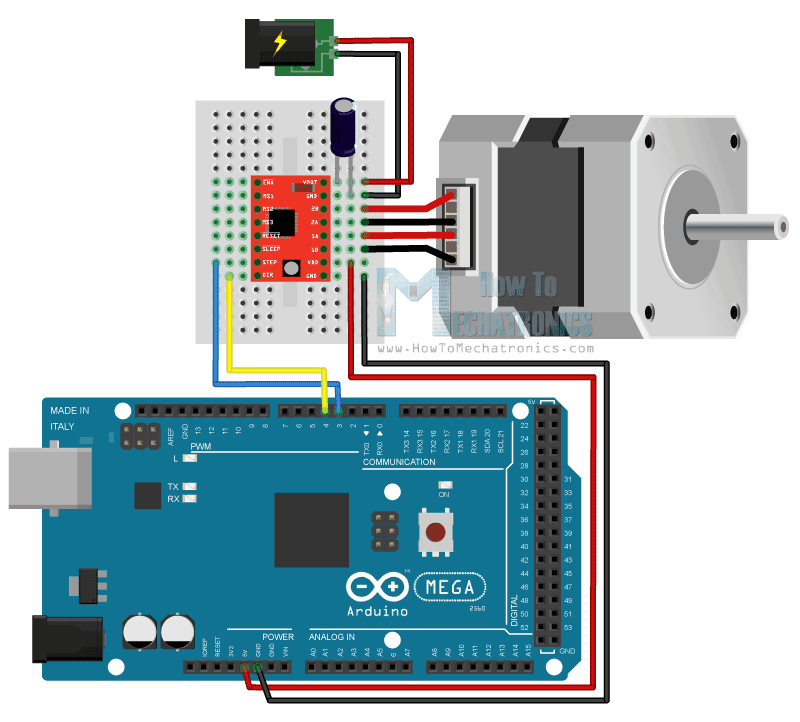

Sơ đồ đấu dây mạch điều khiển động cơ bước A4988
