Mạch điện Module Wifi ESP8266 ESP-07

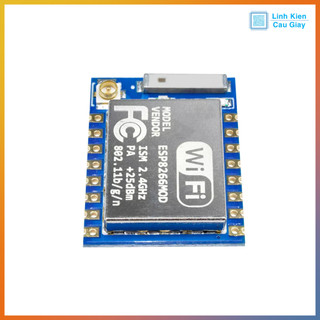

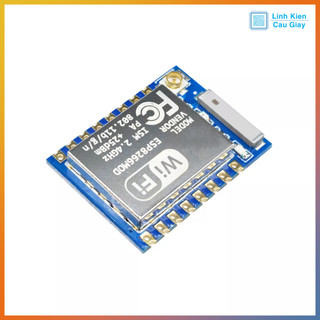

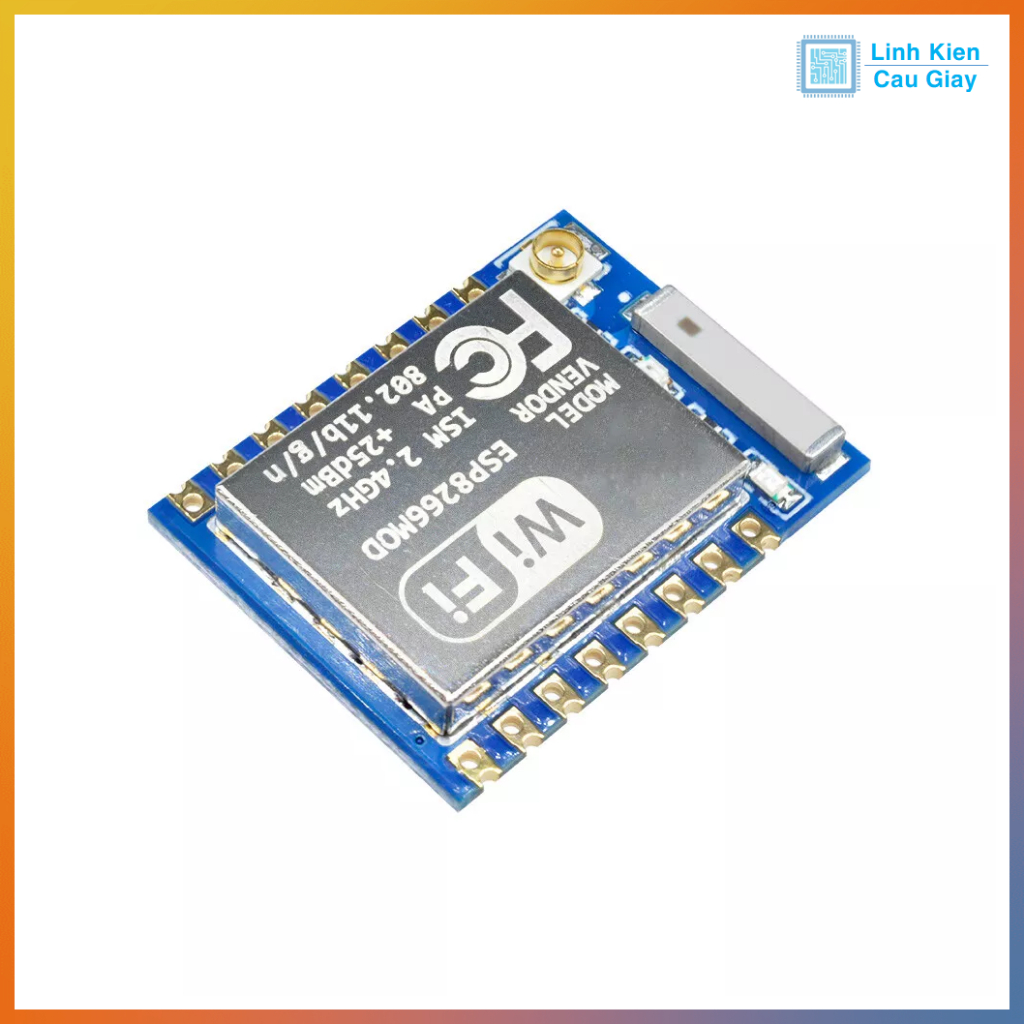

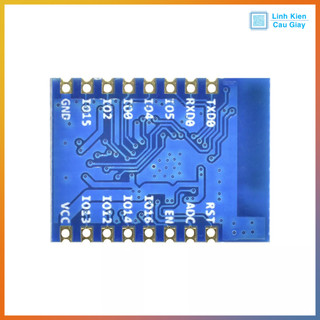

Module WiFi ESP8266 ESP-07 – IoT Wireless Module có anten gốm và cổng anten ngoài Mô tả sản phẩm ESP-07 là module thuộc họ ESP8266, có thiết kế anten gốm onboard và đầu nối anten ngoài IPEX → cho khả năng bắt sóng mạnh và ổn định hơn ESP-12 trong môi trường xa hoặc nhiều vật cản. Module nhỏ gọn, giá rẻ, dễ dàng tích hợp vào các sản phẩm IoT và hệ thống nhúng. Ứng dụng Smart Home: điều khiển thiết bị điện từ xa. IoT Sensor Node: thu thập dữ liệu cảm biến và gửi lên server/cloud. Robot/xe IoT: điều khiển qua WiFi. Web Server mini, MQTT client. Ứng dụng giám sát, báo động, camera DIY. Sơ đồ chân VCC: 3.3V (không cấp trực tiếp 5V). GND: mass. EN: enable (kéo lên 3.3V để chạy). RST: reset module. GPIO0, GPIO2, GPIO15: chọn chế độ nạp/chạy. TX/RX (GPIO1/3): UART giao tiếp. Thông số kĩ thuật Chip chính: ESP8266EX. Module: ESP-07 (anten gốm + cổng anten ngoài IPEX). CPU: Tensilica L106 32-bit, 80/160 MHz. Flash: 1MB / 4MB (tùy phiên bản). RAM: 64KB IRAM + 96KB DRAM. WiFi: 802.11 b/g/n, hỗ trợ AP/STA/AP+STA. Điện áp: 3.0 – 3.6V (logic 3.3V). Giao tiếp: UART, SPI, I2C, PWM, 1-Wire. Khoảng cách truyền: ~200m với anten ngoài chuẩn. Kích thước: ~20mm x 16mm. Hướng dẫn sử dụng Cấp nguồn 3.3V ổn định (dòng ≥ 500mA). Kết nối TX/RX với USB-TTL để nạp code hoặc giao tiếp. Nếu dùng AT Command → nạp firmware AT và giao tiếp UART. Nếu lập trình Arduino IDE: Cài ESP8266 Board Manager. Chọn board tương ứng ESP-07. Nạp code WiFi trực tiếp. Khi cần nạp code: GPIO0 = LOW, RESET → nạp code. GPIO0 = HIGH → chạy chương trình. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #ESP07 #ESP8266 #WiFiModule #Arduino #ESP32 #STM32 #RaspberryPi #IoT #SmartHome #DIYArduino .
