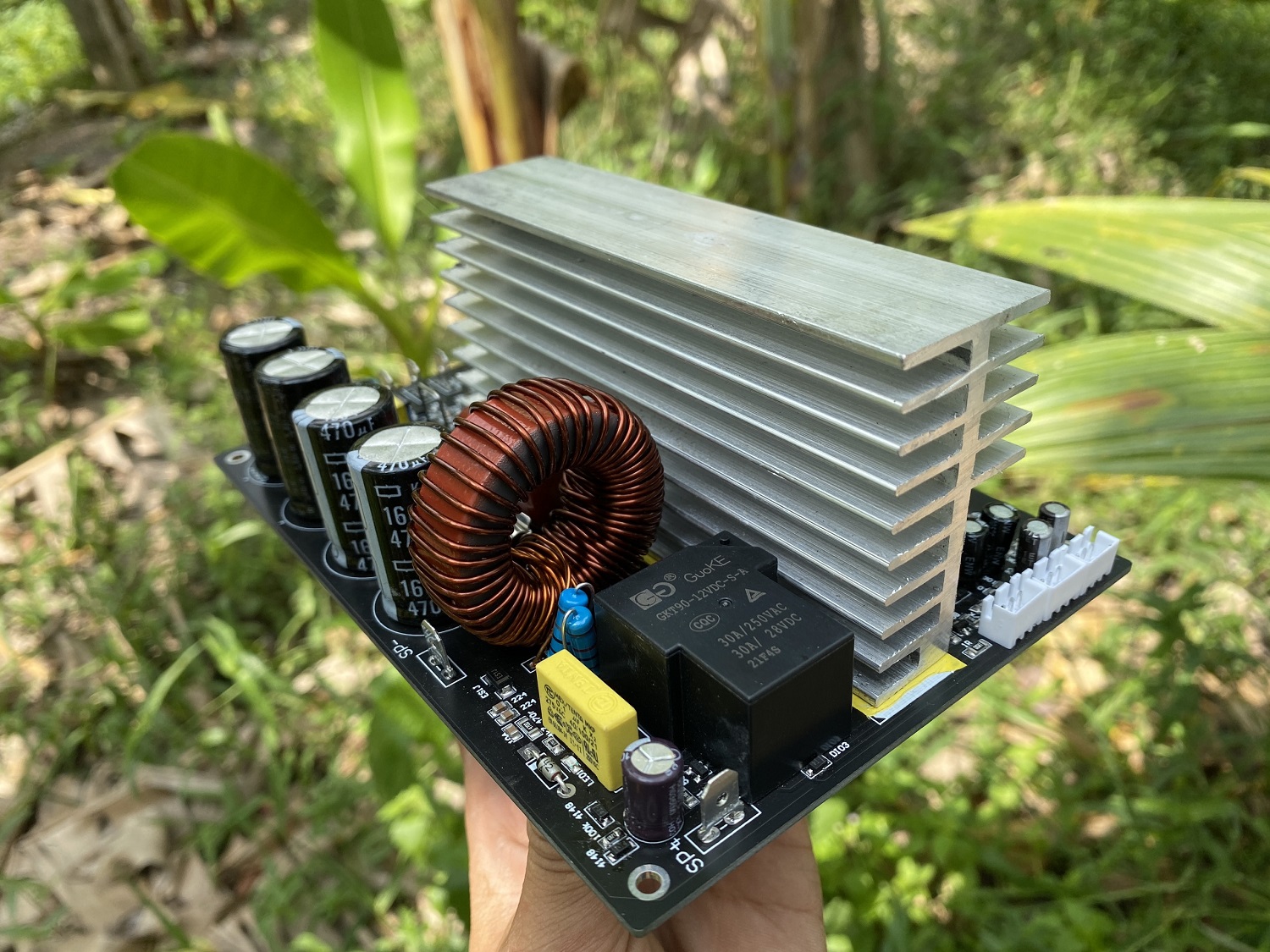

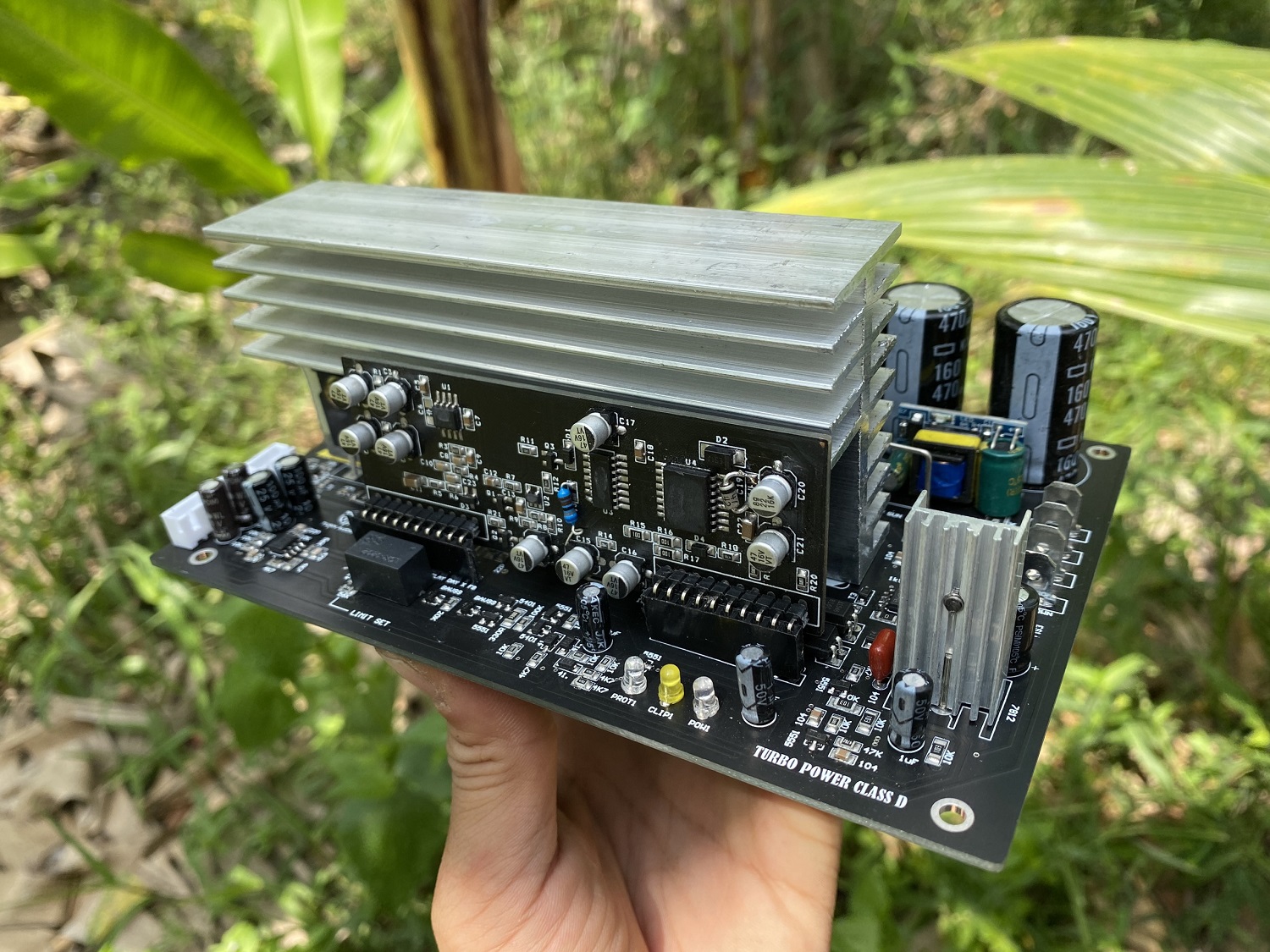

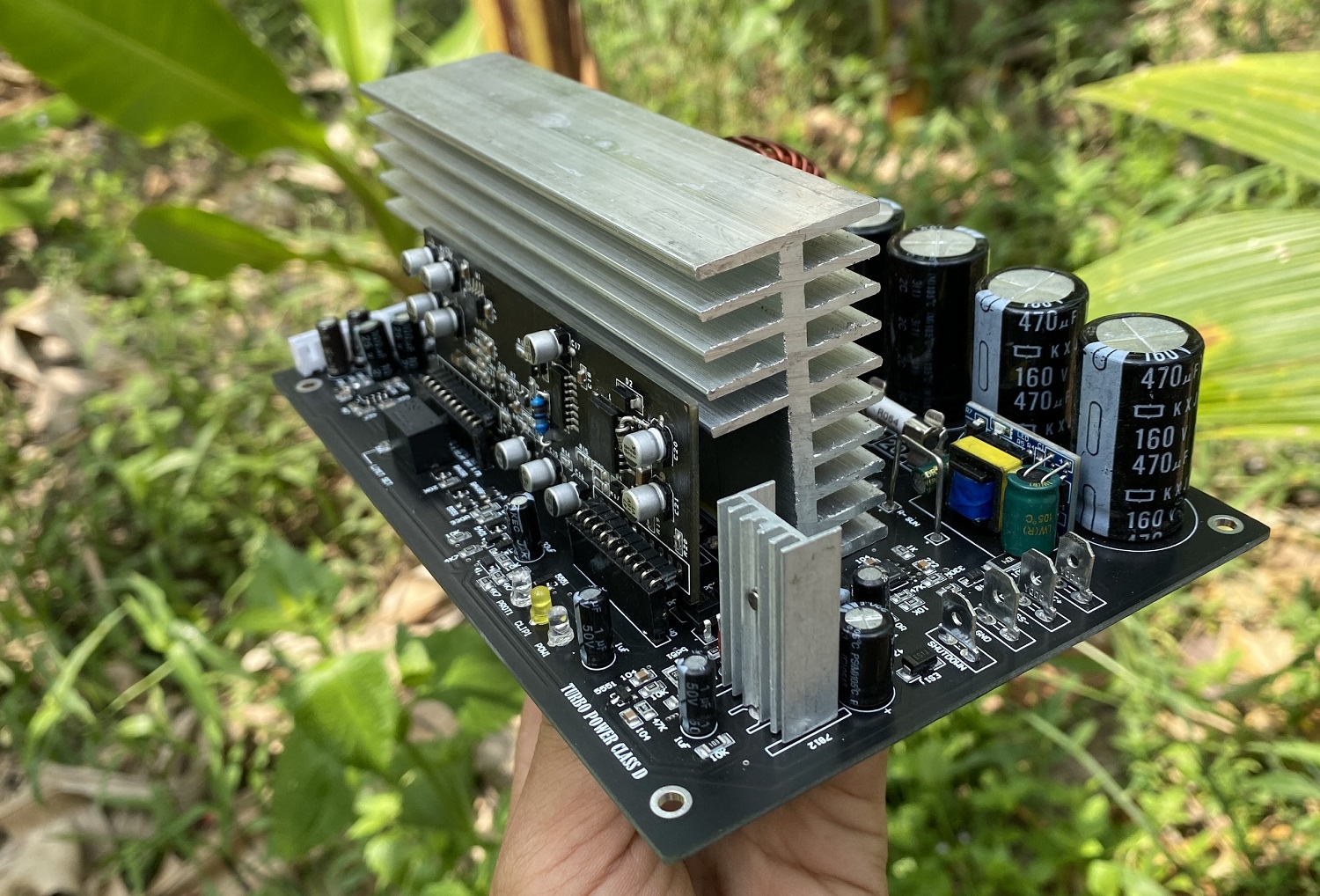

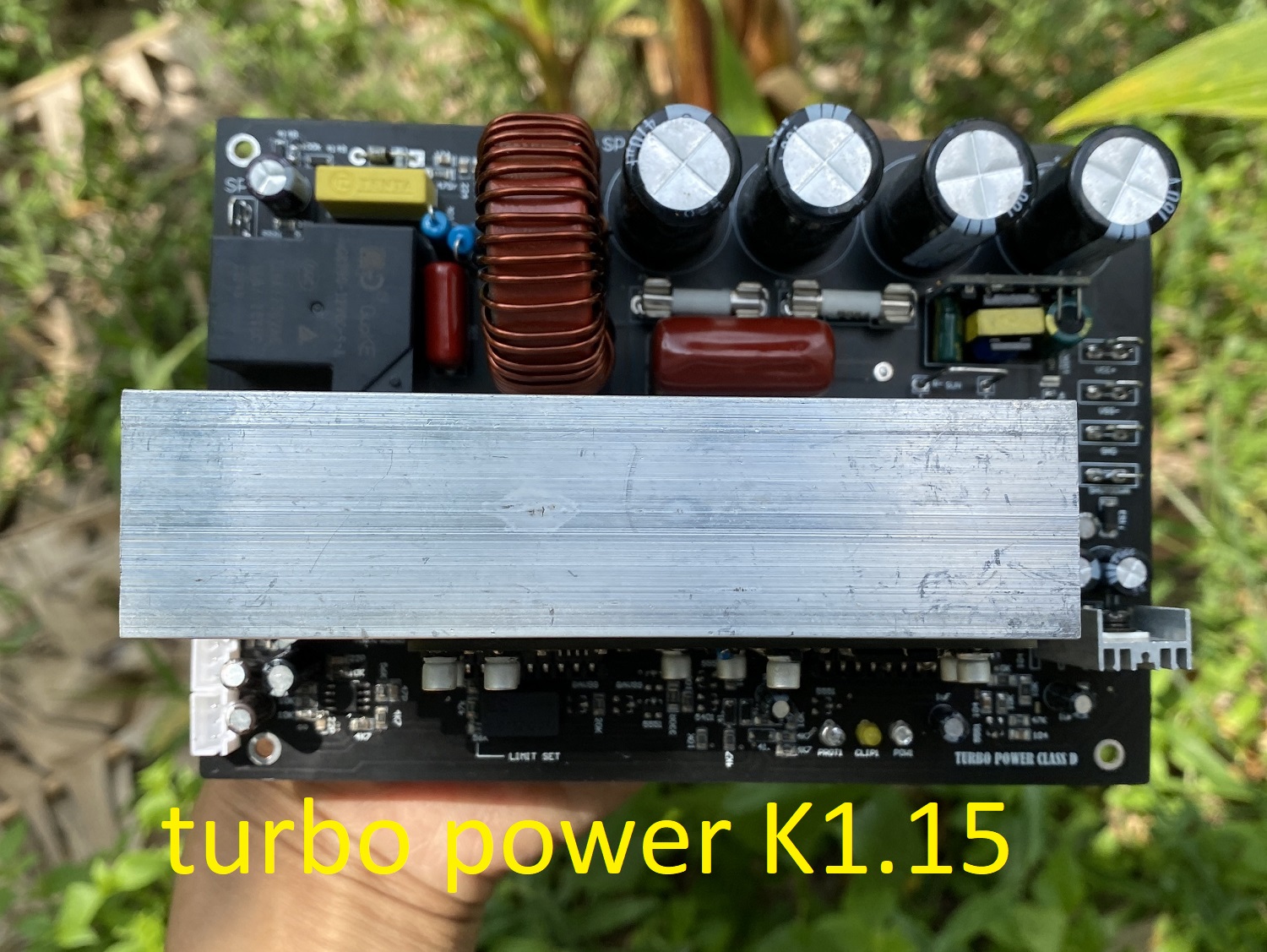

Mạch Công Suất CLASS D turbo K1.15 bh 6 THÁNG

- Có quá nhiều thứ để nói với mẫu công suất K1.15 này. - Mình đã nguyên cứu và thiết kế những mẫu công suất class D trên 2 năm từ những mẫu công suất nhỏ vài chục watt đến vài ngàn watt và mình nhận ra rất nhiều điều về class D, và những điều đó điều được tích hợp lên mẫu K1.15 này.

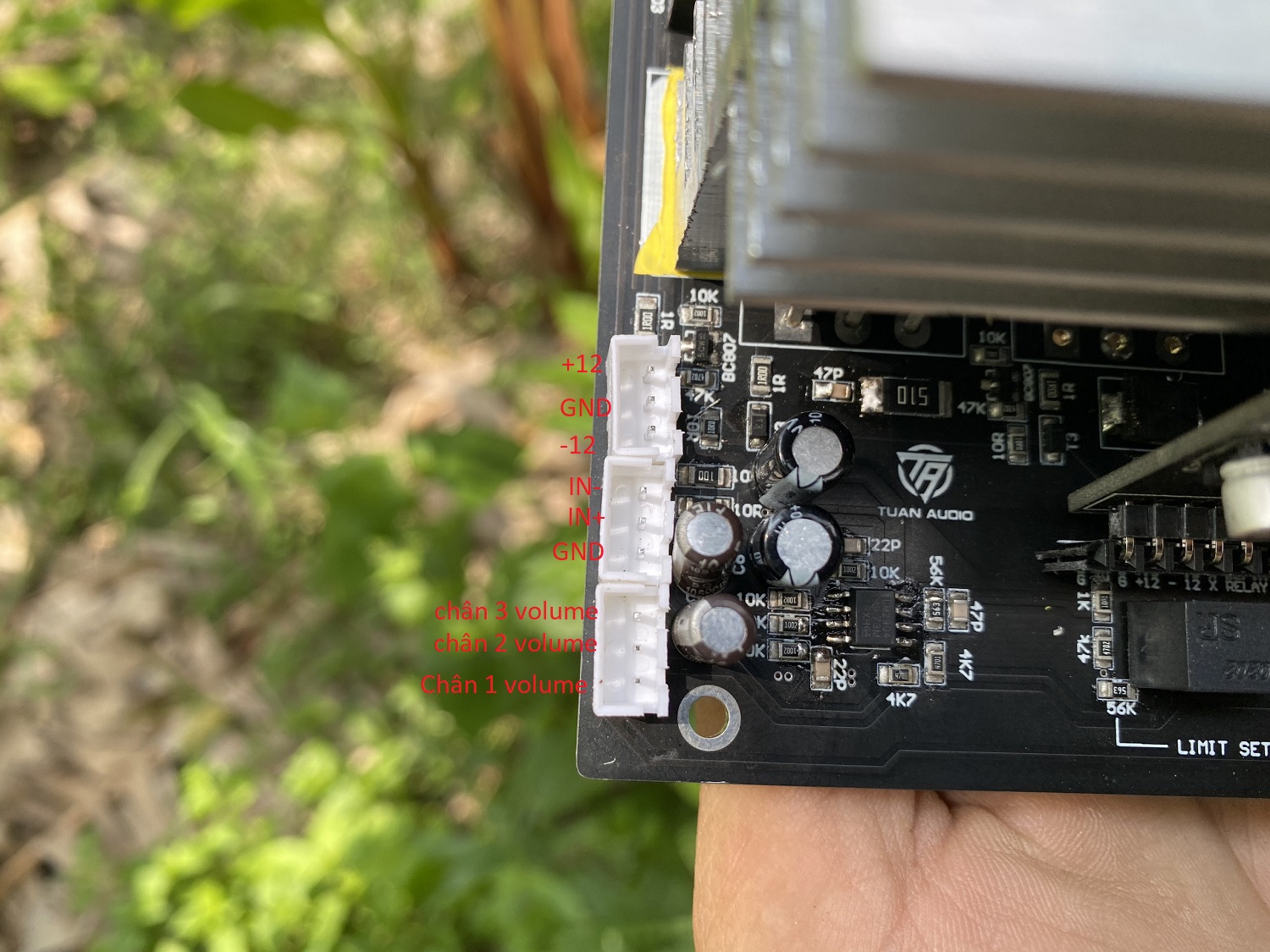

- Thứ nhất là về nguồn cấp thay vì chỉ cấp moi nguồn chính thì ở mẫu này, yêu cầu cấp nguồn nuôi opam rời, thứ nhất giảm nhiễu đến mức tuyệt đối và giúp bộ class D làm việc ổn định ở mức cường độ lớn. nguồn +-12 hoặc +-15 nguồn này có thể dùng chung với nguồn pre ampli, hoặc nguồn của board đuôi cục đẩy.

-

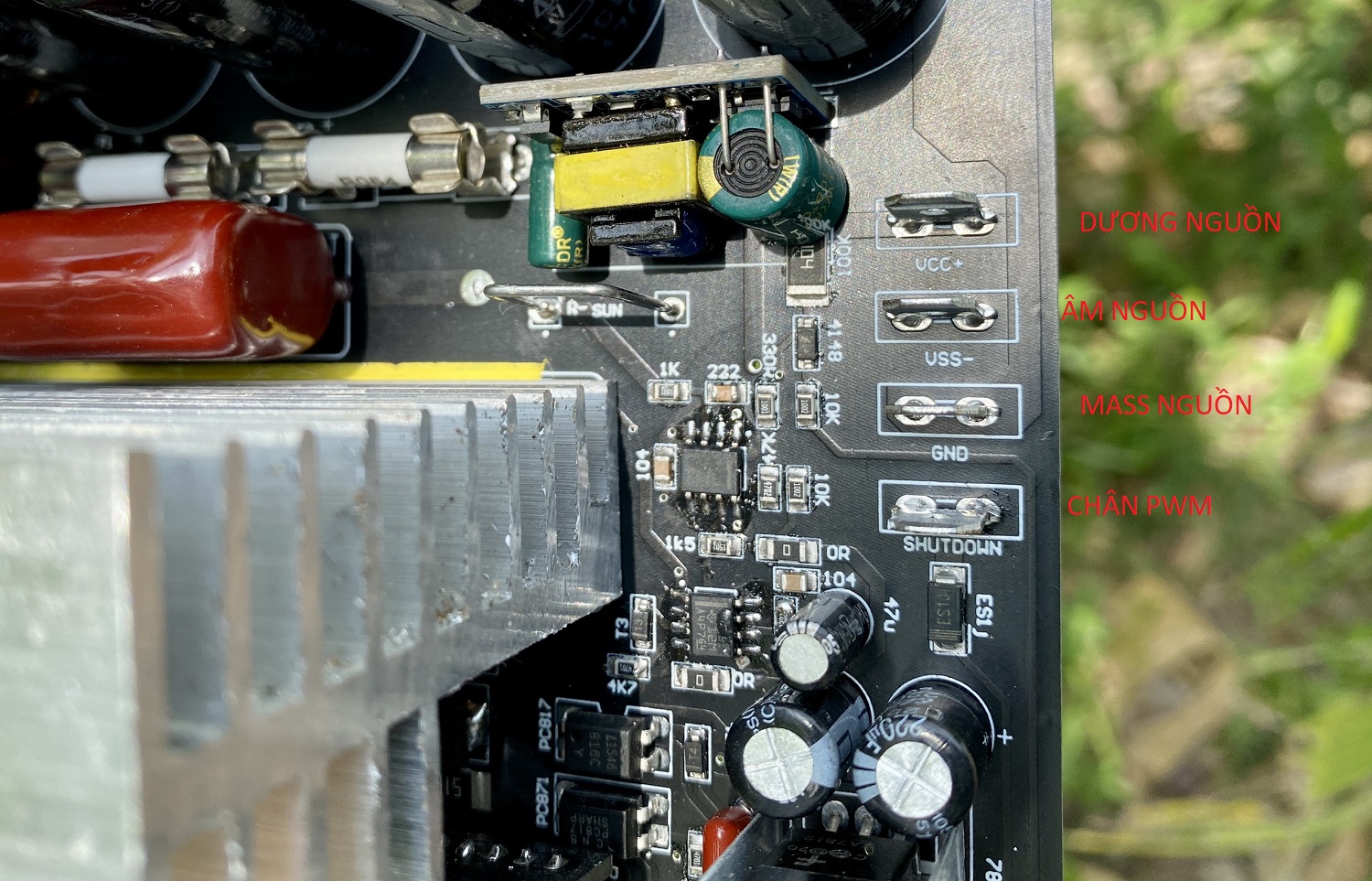

nguồn chính có cầu chì bảo vệ riêng, nguồn cấp chính có 1 chân shutdown đồng bộ PWM với biến áp chân này sẽ hàn trực tiếp vào chân AC của nguồn pre, khi anh em tắt máy là đồng thời tắt luôn tin hiệu tắt luôn dao động, mở máy cũng vậy, tin hiệu sẽ mở từ từ chứ k bao giờ bị sốc.

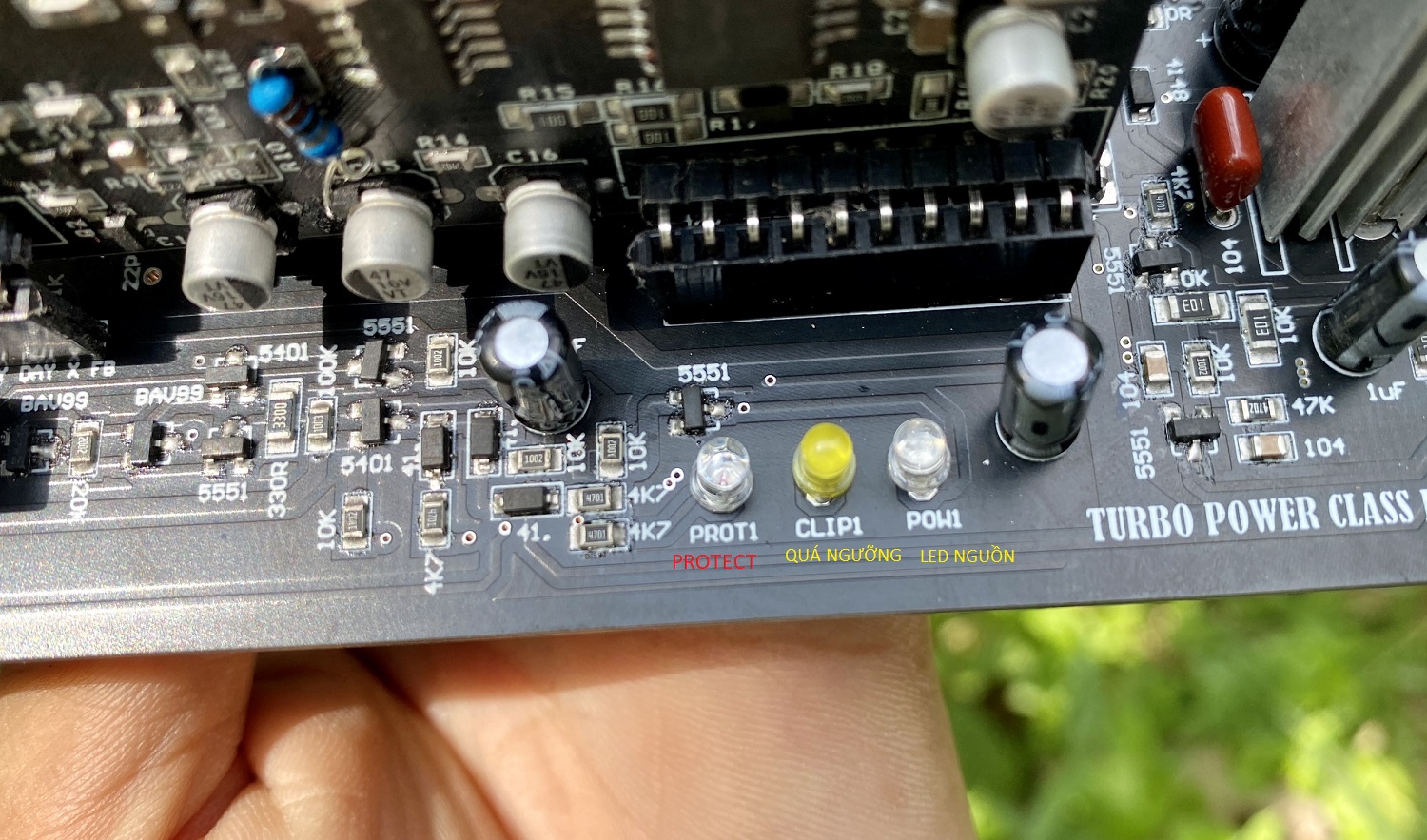

- phẩn bảo vệ loa cũng đồng bộ PWM, mạch có 1 con chip xử lí khi bật nguồn nó sẽ quét lỗi qua 1 lần nếu không phát sinh lỗi gì thì role sẽ đóng và cho tín hiệu đi ra loa, 100% không có vụ cúp sai, cúp sớm. - limit tín hiệu đầu vào, tránh tình trạng tín hiệu đầu vào lớn, hét vào mic, rò đc tín hiệu đầu vào đều không làm ảnh hưởng tới mạch của mình.

- OCP ( output current protect) bảo vệ quá tải và chống chập dây loa, với chip xử lí riêng làm việc hiệu quả với độ nhại cao. - FET CLASS D chuyên dụng dòng fet chiu được điện áp tối đa là +-225VDC và dòng trên 40A mạch này gắn 2 fet sẽ cho công suất rms 1500W. tối đa kéo được 2 bass 40 coli 100, còn 4 fet sẽ cho công suất 2100W

- điện áp chuẩn anh em chơi cho mạch này là +-100 đến +-120VDC. mình sẽ không chịu trách nhiệm nếu mức điện áp không nằm trong khoản này anh em nhé. - một số anh em yêu cầu cao áp từ +-130 đến +-200V thì ib riêng cho bên mình. #classD #tuanaudio #nguonxung #loakeo #mach cong suat
