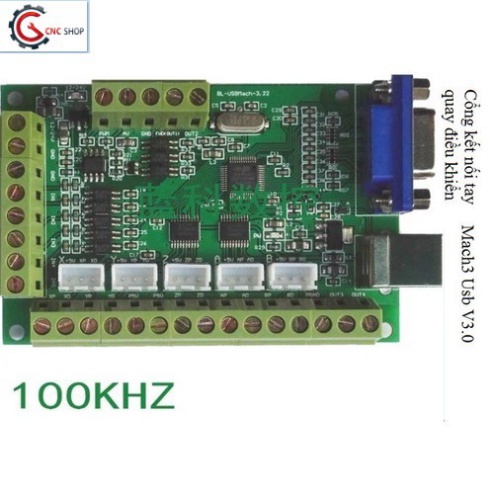

Mạch CNC BOB MACH3 USB

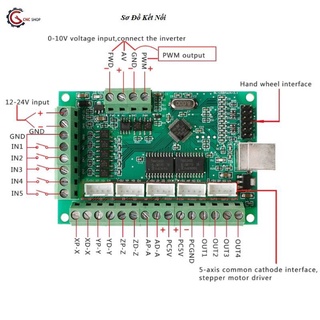

Mạch CNC BOB MACH3 USBsử dụng được với phần mềm Mach3 trên máy tính thông qua giao tiếp USB với chỉ một vài bước thiết lập đơn giản. Mạch CNC BOB MACH3 USBcó khả năng điều khiển 5 động cơ bước cùng lúc qua các ngõ cấp xung-chiều X, Y, Z, A, B, mạch còn có khả năng nhận các ngõ vào tín hiệu IN1, IN2, IN3, IN4, IN5 và xuất tín hiệu qua các ngõ ra OUT1, OUT2, OUT3, OUT4, các ngõ tín hiệu vào ra này điều được cách ly qua Opto và IC đệm nên rất an toàn cho board mạch, ngoài ra mạch còn có ngõ ra xuất xung PWM để điều khiển tốc độ Spindle. Mạch CNC BOB MACH3 USBcó giao tiếp USB rất dễ sử dụng với các máy tính hiện nay vì hầu hết không có cổng LPT, mạch kết nối với máy tính qua cổng USB, không cần cài Driver (Driver viết lớp HID), chỉ 1 vài bước thiết lập đơn giản là có thể sử dụng. Lưu ý để xuất xung từ Mạch CNC BOB MACH3 USBsang Driver động cơ bước, cần nối dương chung 5V của mạch BOB với chân dương chung của mạch Driver để 2 board mạch có thể hiểu nhau. Thông số kỹ thuật: Mạch CNC BOB MACH3 USB Giao tiếp với máy tính qua cổng USB. Nguồn sử dụng: 5VDC USB. Tần số xung tối đa: 100Khz. Điều khiển 5 động cơ bước qua các trục X, Y, Z, A, B. Số ngõ vào: 5 ngõ IN1, IN2 IN3, IN4, IN5 cách ly Opto. Số ngõ ra: 4 ngõ OUT1, OUT2, OUT3, OUT4 cách ly IC đệm. Có ngõ ra xuất xung PWM điều khiển tốc độ Spindle. Kích thước: 90x60mm Hướng dẫn sử dụng: Tải phần mềm Mach3, hướng dẫn kết nối và sử dụng tại đây Xả nén thư mục và cài đặt phần mềm Mach3. (Lưu ý cài đúng phiên bản in ở mặt sau board). Copy toàn bộ thư mục Mach3 trong file xả nén vào thư mục Mach3 cài đặt trong máy. Cắm mạch vào máy tính qua cổng USB, không cần cài Driver. Mở phần mềm Mach3Mill và chọn Card BL-USBMach Nhấn Reset, điều khiển các trục X, Y, Z, A, B sẽ thấy xung xuất ra cổng tương ứng.
