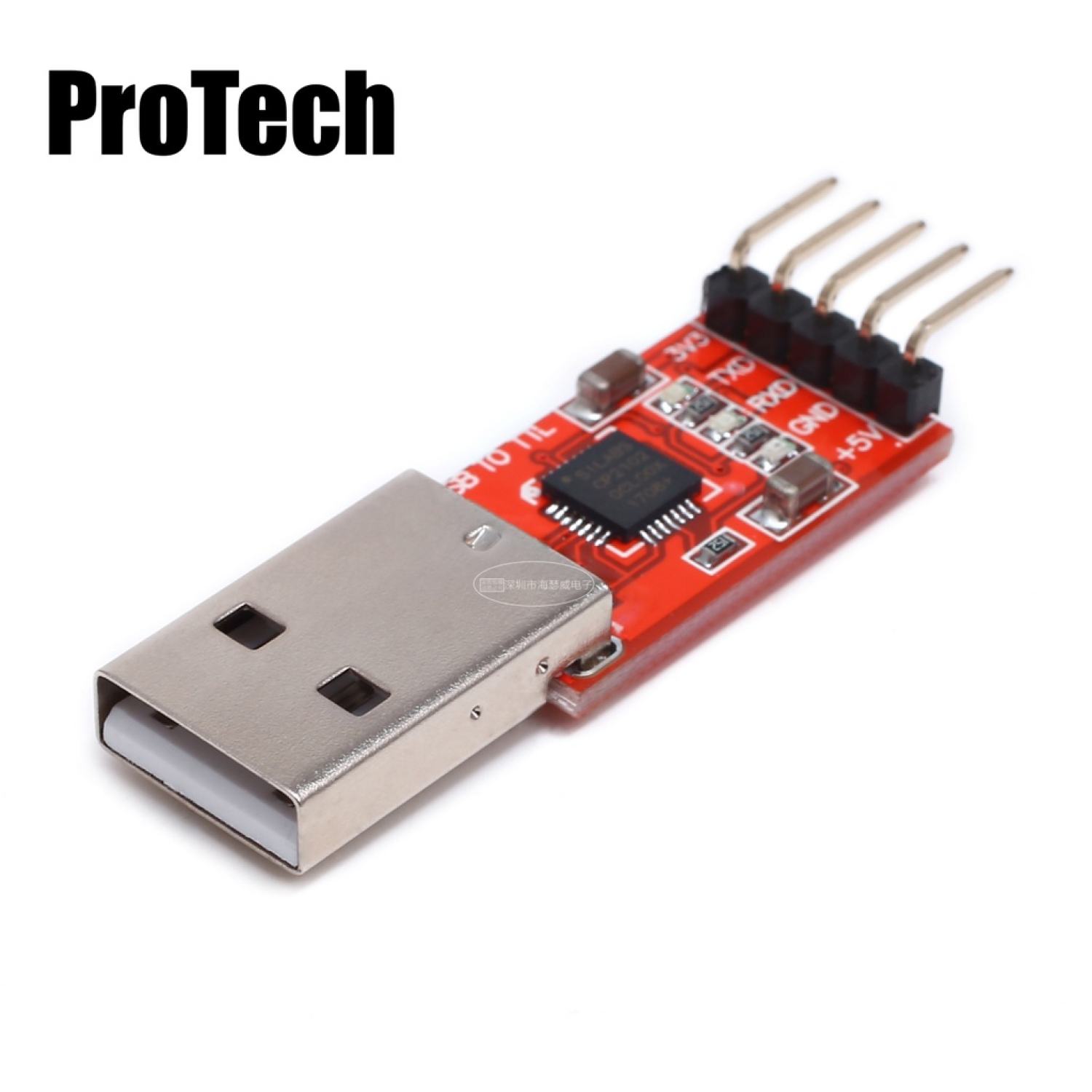

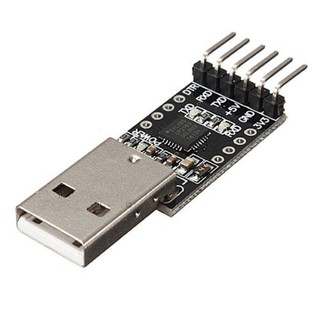

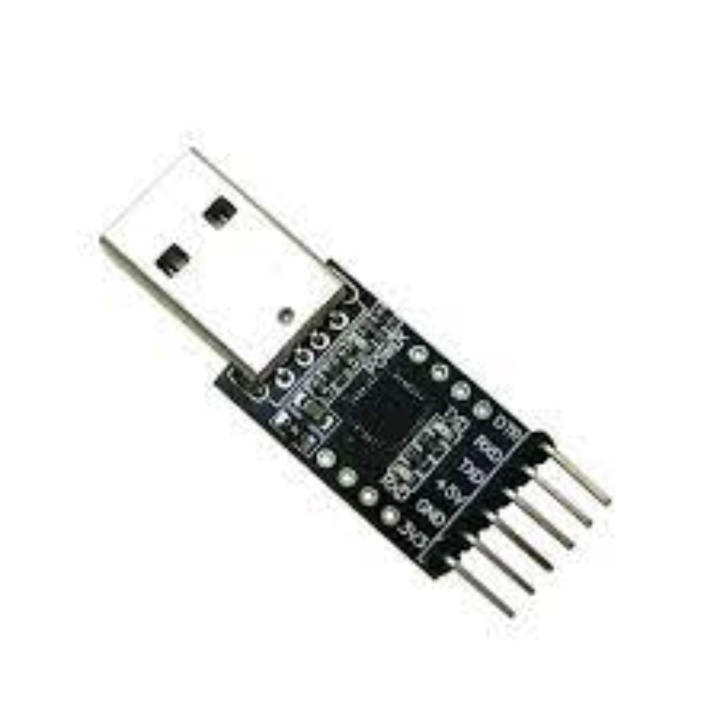

Mạch Chuyển USB UART CP2102

Hỗ trợ tốc độ truyền tốc độ: 300,600, 1200,1800, 2400,4000, 4800,7200, 9600,14400, 16000,19200, 28800, 38400, 51200,56000, 57600,64000, 76800, 115200,128000, 153600,230400, 250000, 256 000, 460800,500000, 576000,921600 TXD: chân truyền dữ liệu UART, dùng kết nối đến chân Rx của các module khác, không kết nối trực tiếp đến mức của RS232 RXD: chân nhận dữ liệu UART, dùng kết nối đến chân Tx của các module khác, không kết nối trực tiếp đến mức của RS232 GND: chân mass hoặc nối đất. 5V: nguồn điện áp dương (tối đa 500mA). DTR: Chân reset để nạp cho vi điều khiển 3.3V: nguồn điện áp dương 3.3V Thương hiệu mới và chất lượng cao. Kích thước PCB: 26,5mm * 15,6mm Màu PCB: blue Trọng lượng: 4g với ba đèn LED: chỉ báo nguồn, chỉ báo nhận dữ liệu, chỉ báo truyền dữ liệu, trạng thái làm việc với đầu ra công suất kép 3.3V và 5V Module chuyển đổi USB - UART TLL CP2102 sử dụng chip CP2102 của Silabs để chuyển đổi USB to UART. Chip CP2102 không cần đến thạch anh bên ngoài, và chỉ cần thêm vài linh kiện là có thế hoạt động tốt, với tốc độ tối đa lên đến gần 921600bps. Module có 3 led báo hiệu (nguồn - power, TX, RX) giúp người dùng nhận biệt được trạng thái hoạt động của module. Module hổ trợ các hệ điều hành: Windowns, Mac, Linux. Trên mạch có 6 cổng đầu ra: 3.3V DTR 5V Tx Rx Gnd. Trong đó chân DTR được sử dụng để reset vi điều khiển trong quá trình nạp (tương thích với Arduino Promini). link tải driver:
