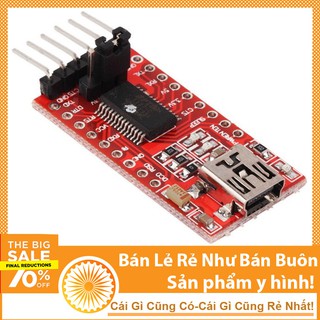

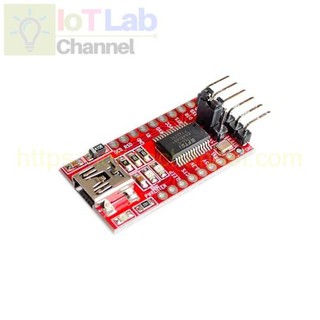

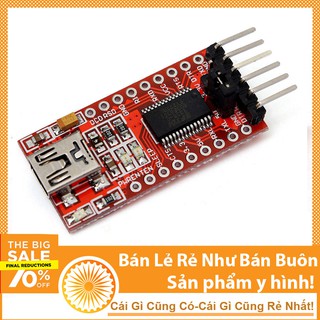

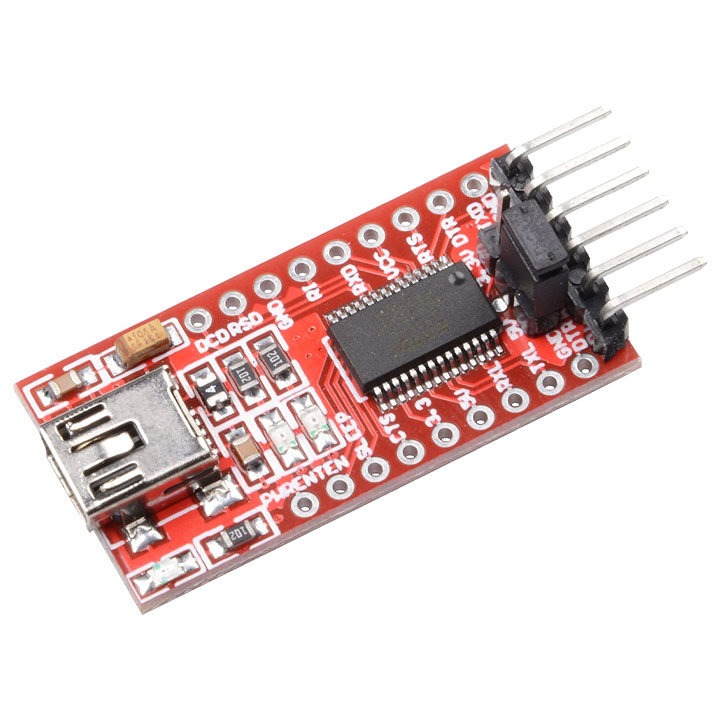

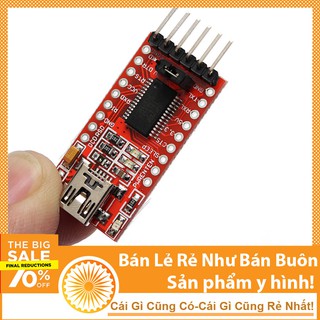

Mạch chuyển USB Sang UART TTL FT232RL

Mạch chuyển USB UART TTL FT232RL - Mạch chuyển đổi tín hiệu USB sang UART, sử dụng chip FT232RL của FTDI. - Chip có sẵn ổn áp và dao động tích hợp bên trong, hoạt động rất ổn định so với các dòng chip USB-to-serial khác. - Mạch có thể hoạt động tốt ở chế độ 5V hoặc 3V3, được thiết lập dễ dàng bằng jumper chọn trên mạch. - Chân cắm ra gồm 2 loại theo chuẩn FTDI (phù hợp với Arduino) và chuẩn UART thường, được ký hiệu rõ ràng trên mạch. Đầu vào sử dụng loại USB B mini. - Ngoài ra, trên mạch có sẵn 2 led cho tín hiệu TX và RX, giúp theo dõi trực tiếp trạng thái tín hiệu. Thông số - IC: FT232RL - Nguồn: 5VDC từ USB - Chuyển giao tiếp USB sang UART TTL - Tốc độ Baud tùy chỉnh - Có ngõ ra nguồn 3v3 và 5V DC - Kích thước: 17x32.5mm Sơ đồ chân: - DTR: Chân UART TTL Data Terminal Ready - TXD: Chân truyền dữ liệu - RXD: Chân nhận dữ liệu - VCC: Chân nguồn cấp, có thể chọn nguồn 3v3 5V thông qua jumper - CTS: Chân UART TTL hardware flow control(also called RTS/CTS flow control) - hỗ trợ full chuẩn usb 2.0 - nguồn cấp có thể chọn 5V hoặc 3.3V - có cầu chì tự phục hồi 500mA - kích thước mạch: 36mm x 18mm - cổng giao tiếp : mini USB. - Các pinout: DTR, RXD, TX, VCC, CTS, GND - Datasheet (FT232RL) - FTClean (for removing extraneous/old ports) - Drivers -------------------------------------------- Online: 0972 125 005 Kĩ thuật: 02466 514 142 Website: mualinhkien.vn [email protected] ZALO: 0941344233 https://www.facebook.com/TuHuGroup https://www.facebook.com/linhkiendientutuhu/ -------------------------------------------- Cam kết hoàn tiền 100% khi sản phẩm sai quảng cáo,hoặc lỗi do nhà sản xuất. Cam kết sản phẩm giống ảnh #Linhkiendientutuhu #mualinhkien.vn #machchuyendoiUSBsangUART #TTLFT232RL
