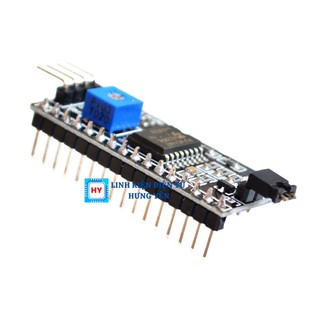

Mạch Chuyển Đổi Giao Tiếp I2C Cho LCD Module I2C

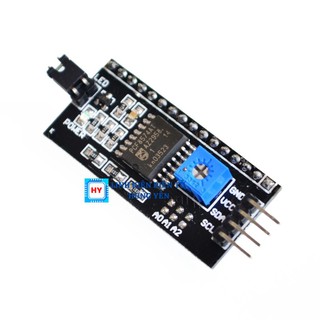

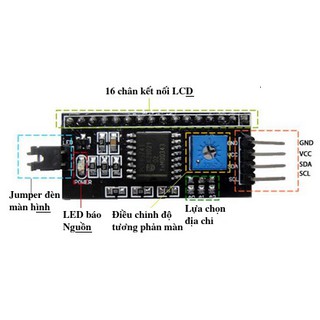

Chi tiết sản phẩm Để sử dụng các loại LCD có driver là HD44780 (LCD 1602, LCD 2004,… ) cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD. Nhưng với mạch chuyển đổi giao tiếp I2C cho LCD, các bạn chỉ cần 2 chân (SDA và SCL) của MCU kết nối với 2 chân (SDA và SCL) của module là đã có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module. THÔNG SỐ MẠCH CHUYỂN ĐỔI GIAO TIẾP I2C Kích thước: 41.5mm(L)X19mm(W)X15.3MM(H) Trọng lượng: 5g Điện áp hoạt động: 2.5v-6v Jump chốt: Cung cấp đèn cho LCD hoặc ngắt Biến trở xoay độ tương phản cho LCD Lưu ý : Các phiên bản cũ địa chỉ của bus i2c là 0X27, loại mới là 0x3F #MạchChuyểnĐổiGiaoTiếpI2C #Mạch_Chuyển_Đổi_Giao_Tiếp_I2C #machchuyendoigiaotiepi2c #mach_chuyen_doi_giao_tiep_i2c #LCDModuleI2C #LCD_Module_I2C #lcdmodulei2c #lcd_module_i2c ------------------------ Linh Kiện Điện tử Hưng Yên Chuyên cung cấp linh kiện điện tử, thiết bị điện tử, mạch in Mẫu mã đa dạng, chất lượng sản phẩm tốt Giá rẻ cạnh tranh Linh Kiện Điện tử Hung Yên cam kết về chất lượng sản phẩm và mong muốn được đồng hành lâu dài với quý khách! Quý khách nên đặt thêm các khác của shop để được miễn phí ship cho đơn hàng Trong trường hợp: +Khách hàng mua với số lượng lớn +Không tìm thấy sản phẩm tại Shop +Phí vận chuyển quá cao Quý khách vui lòng inbox shop để được hỗ trợ ==> Khi bạn nhận được hàng từ Shop nhớ quay lại video lúc mở hàng, và khi sử dụng lần đầu. Để làm bằng chứng đối chiếu hai bên khi xảy ra tranh chấp. Cảm ơn quý khách đã mua sắm tại Shop! Chúc quý khách luôn mạnh khỏe, một ngày tốt lành! Hashtag: #linhkiendientuhungyen #linhkiengiare #LKDT #linhkiendientu #giare #linhkienvietnam #dientu #linhkien #chatluong #dep #ngon #bo #re
