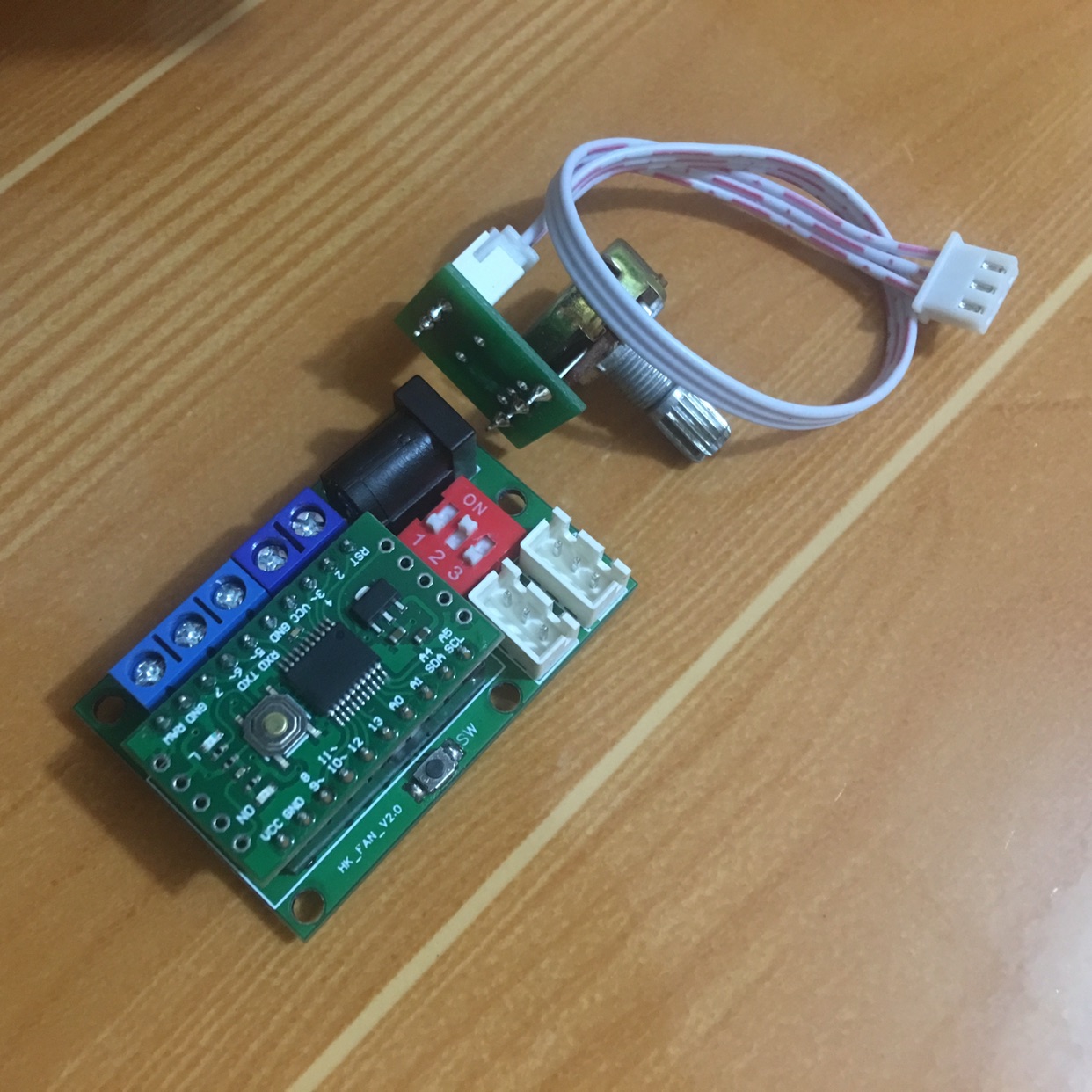

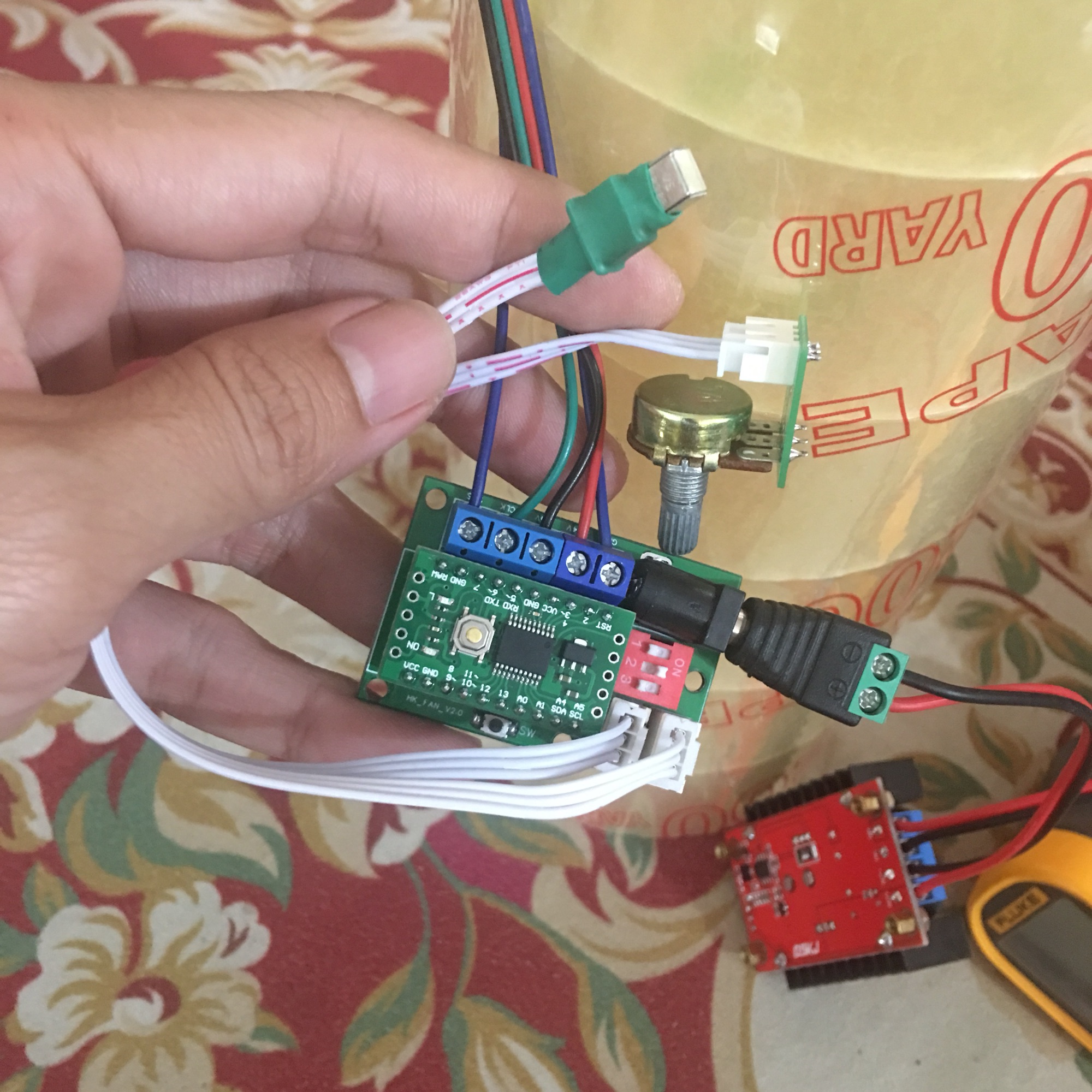

Mạch cấp xung điều tốc motor brushless BLDC chế quạt

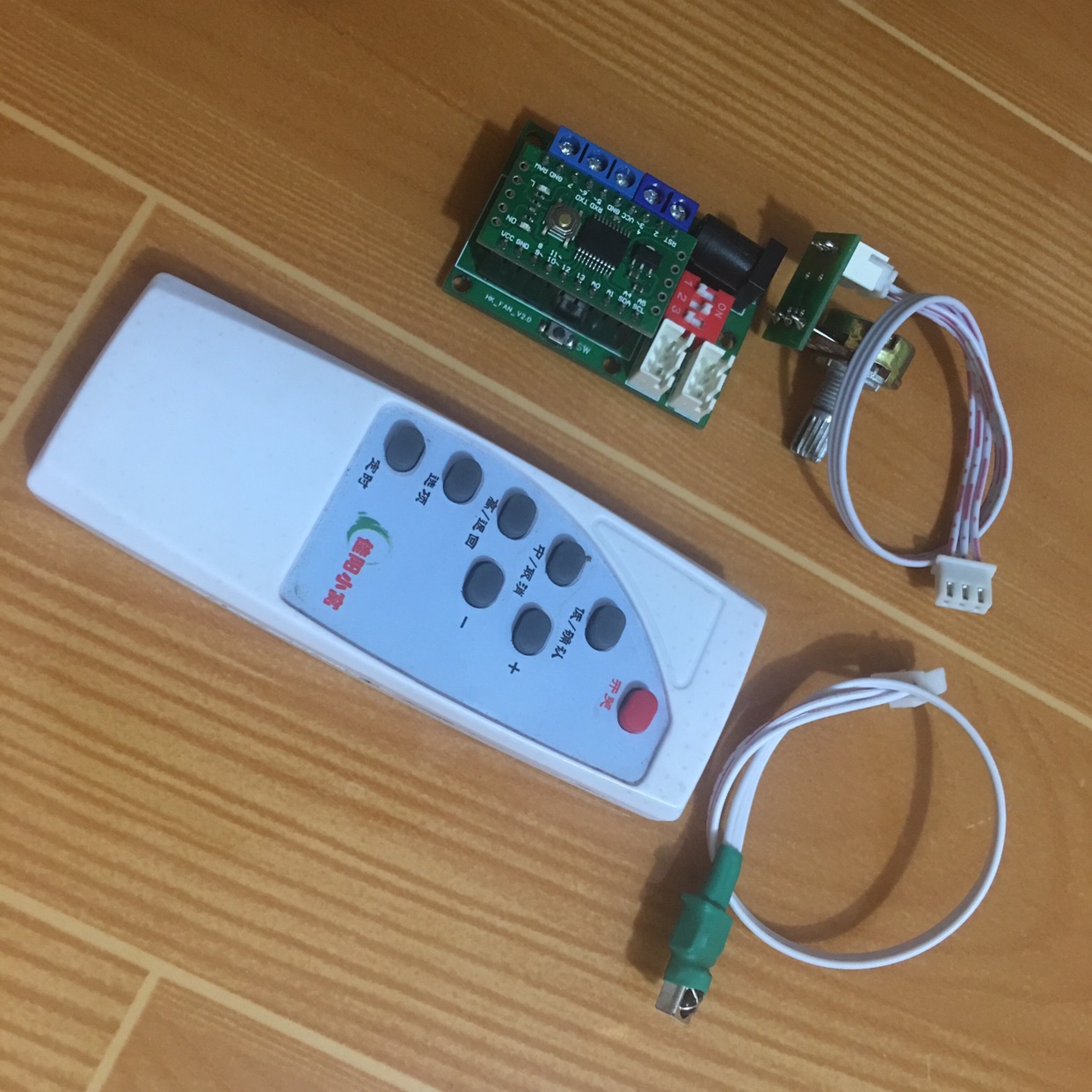

* Phiên bản V2.0:+ Là bản cắt giảm chức năng tuốc năng điện so với bản V1.0, nên giá thành giảm+ Thu nhỏ kích thước dễ lắp đặt+ Hỗ trợ điều khiển ESC 30A (Thay thế test servo)+ Mạch điều tốc chỉ dùng biến trở giá 80k, thêm chức năng điều khiển từ xa remote hồng ngoại giá 120k* Các chế độ chạy: Mỗi lần thay đổi chế độ chạy cần nhấn nút reset nhỏ trên mạch hoặc rút nguồn bật lại+ Mode 1: Xung clock CLK dùng cho Nidec 6 dây tần số 50Hz~490Hz (Công tắc đỏ: 1 Off, 2 Off)+ Mode 2: Xung clock CLK dùng cho motor Nidec tháo máy phôt tần số 500Hz~1600Hz (Công tắc đỏ: 1 Off, 2 On)+ Mode 3: Xung PWM duty cycle 0~99%dùng cho Minebea 3 dây, Nidec 3 dây, Shinano... (Công tắc đỏ: 1 On, 2 Off)+ Mode 4: Điều khiển ESC 30A (Công tắc đỏ: 1 On, 2 On)* Thông số:+ Điện áp hoạt động: 10-24V+ Hỗ trợ 2 loại xung CLK (clock) và PWM+ 20 cấp độ gió+ Quạt đang chạy bị cúp nguồn sẽ tự khôi phục lại tốc độ khi có điện trở lại. Tuy nhiên, đồ điện sẽ dễ hỏng khi nguồn bị gián đoạn, nên tắt quạt trước khi rút nguồn+ Người dùng có thể tự cài đặt được tốc độ min và max của quạt nên chạy được nhiều loại cánh mà ko bị ngắt do quá tải+ Chỉnh tốc độ quạt bằng biến trở hoặc remote hồng ngoại (Khoảng cách 8m không vật cản)+ Chức năng mô phỏng gió tự nhiên (Có thể 1 số motor ko phù hợp): Nhấn phím Mid 3 lần để bật, nhấn 3 lần để tắt.+ Hẹn giờ tắt quạt, 1 lần nhấn 30 phút, hẹn cả tuần tắt cũng đượcMột số tuỳ chọn có thể tự chỉnh tắt hoặc mở:+ Chế độ reset cài đặt gốc+ Chế độ tăng tốc mềm, tốc độ sẽ tăng chậm để tránh quá tải (1 số motor có thể dùng ko phù hợp)+ Tắt còi báo* Hướng dẫn:+ Chế độ phát xung CLK (clock) công tắc 1 gạt về vị trí số Off, chế độ phát xung PWM (duty cycle) gạt công tắc 1 về vị trí On+ Công tắc 3 gạt về vị trí On để chuyển sang chế độ cài đặt, gạt về Off để khoá cài đặt+ Reset về mặc định: Công tắc 3 gạt về On, nhấn phím Min trên remote hồng ngoại 7 lần cho tới khi nghe tít tít, nhấn nút reset trên mạch hoặc rút nguồn cắm lại+ Giới hạn tốc độ tối đa: Công tắc 3 gạt về On, nhấn phím Off trên remote hồng ngoại 7 lần cho tới khi nghe tiếng tít tít thì, điều chỉnh tốc độ ưng ý bằng biến trở để quạt không bị ngắt. Nhấn phím Off 1 lần nữa để lưu cài đặt vào bộ nhớ. Nhấn phím reset trên mạch hoặc rút nguồn cắm lại để cài đặt được áp dụng+ Giới hạn tốc độ tối thiểu: tương tự như trên nhưng thay phím Off bằng phím Timer trên remote+ Khi chỉnh cài đặt xong thì gạt công tắc 3 về Off để khoá lại
