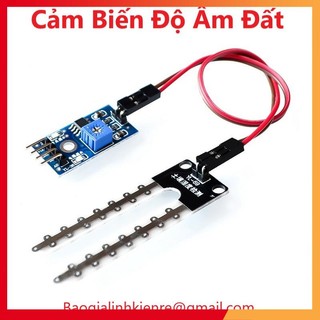

Mạch Cảm Biến Độ Ẩm Đất

--------------------------------------------

- Công ty: THẾ GIỚI MODULE

- Đặt sự uy tín lên hàng đầu

- Mang lại giá trị thực cho khách hàng

- Cam kết chất lượng giống như mô tả

--------------------------------------------

Địa chỉ tải dữ liệu:

https://pan.baidu.com/s/1mhHIu2s

One Baby Mô tả

1 Đây là một cảm biến độ ẩm đơn giản có thể được sử dụng để phát hiện độ ẩm của đất, khi đất thiếu nước, mô-đun sẽ xuất ra mức cao, nếu không sẽ xuất ra mức thấp. Hãy sử dụng cảm biến này để chế tạo thiết bị tưới nước tự động, để cây cối trong khu vườn của bạn không cần con người quản lý.

2 Điều chỉnh độ nhạy (điều chỉnh chiết áp kỹ thuật số màu xanh lam trong hình)

4 Điện áp làm việc 3,3V-5V

5 Chế độ đầu ra kép của mô-đun, đầu ra kỹ thuật số đơn giản, đầu ra analog chính xác hơn.

6 Có lỗ bắt vít cố định để dễ dàng lắp đặt

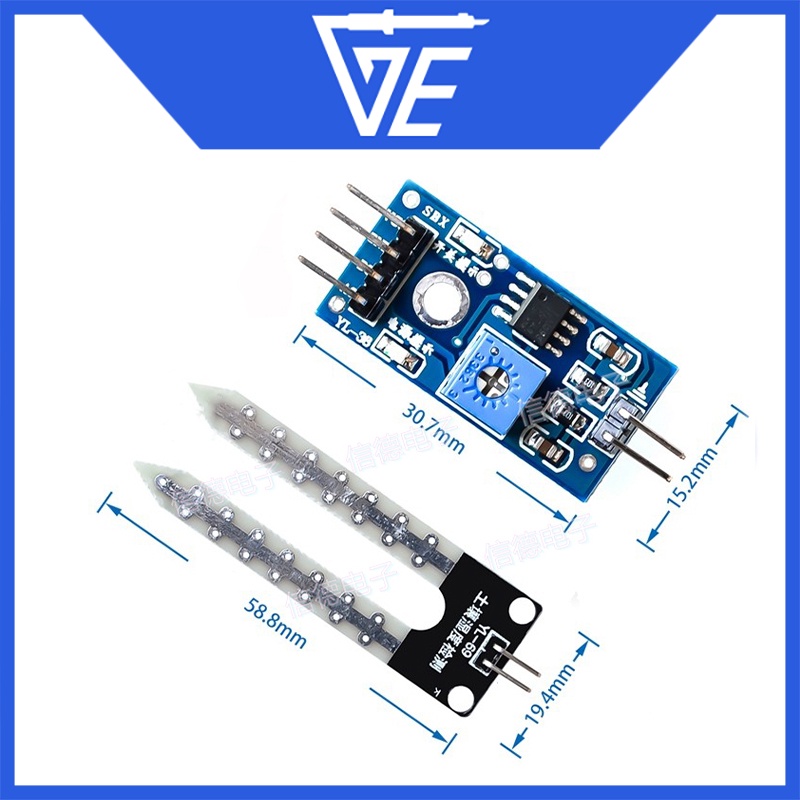

7 Bo mạch nhỏ Kích thước PCB: 3cm * 1.6cm

8 Đèn báo nguồn (màu đỏ) và đèn báo đầu ra công tắc số (màu xanh lá cây)

9 Bộ so sánh sử dụng chip LM393, hoạt động ổn định

Mô tả giao diện hai bảng nhỏ (hệ thống 4 dây)

1 VCC bên ngoài 3.3V-5V

2 GND GND bên ngoài

3 DO giao diện đầu ra kỹ thuật số bảng nhỏ (0 và 1)

4 AO giao diện đầu ra analog bảng nhỏ

Ba Hướng dẫn sử dụng

1 Mô-đun độ ẩm của đất nhạy cảm nhất với độ ẩm xung quanh và thường được sử dụng để phát hiện độ ẩm của đất.

2. Khi độ ẩm của đất không đạt đến ngưỡng cài đặt, cổng DO sẽ xuất ra mức cao, khi độ ẩm của đất vượt quá ngưỡng cài đặt, mô-đun D0 sẽ xuất ra mức thấp;

3 Đầu ra kỹ thuật số D0 của bảng nhỏ có thể được kết nối trực tiếp với máy vi tính đơn chip và mức cao và thấp được phát hiện thông qua máy vi tính đơn chip, từ đó phát hiện độ ẩm của đất;

4 đầu ra kỹ thuật số bảng nhỏ DO có thể điều khiển trực tiếp mô-đun rơle, mô-đun còi, v.v. của cửa hàng chúng tôi, do đó tạo thành một thiết bị báo động độ ẩm của đất;

5 đầu ra tương tự bảng nhỏ AO có thể được kết nối với mô-đun AD và thông qua chuyển đổi AD, có thể thu được giá trị độ ẩm của đất chính xác hơn;

Bốn danh sách vận chuyển

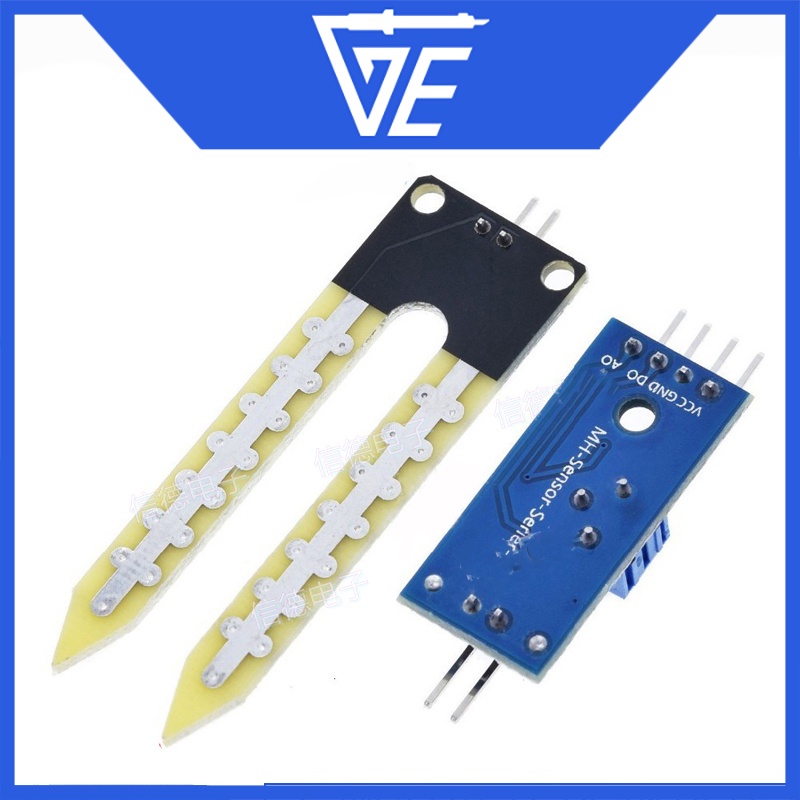

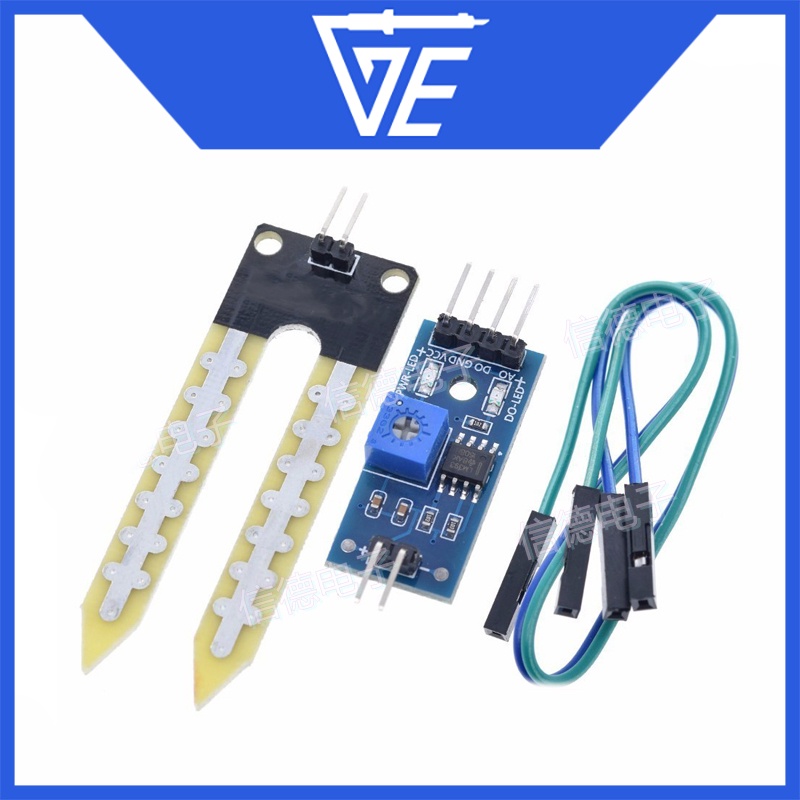

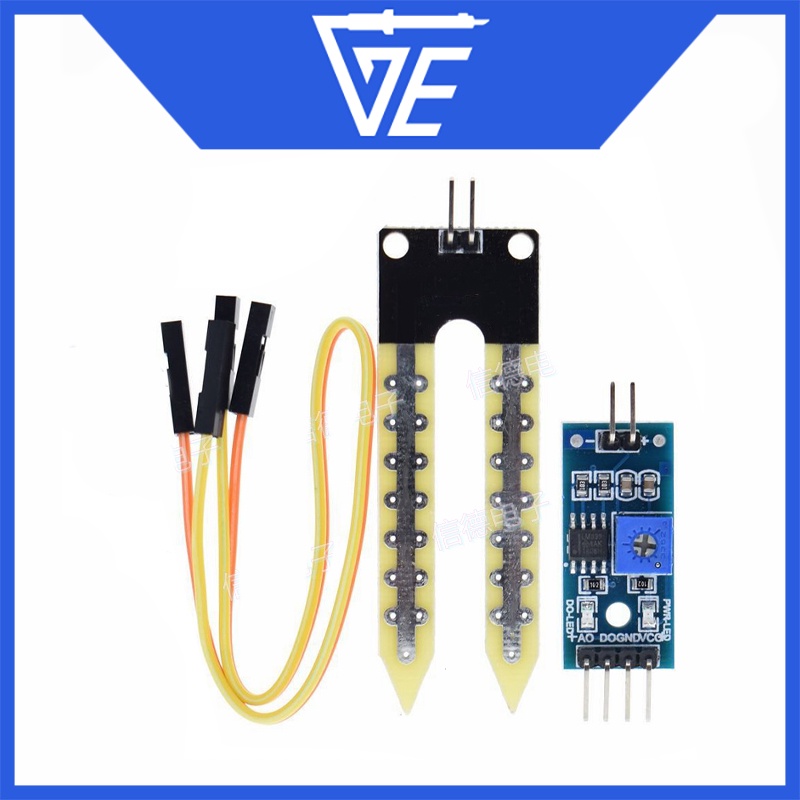

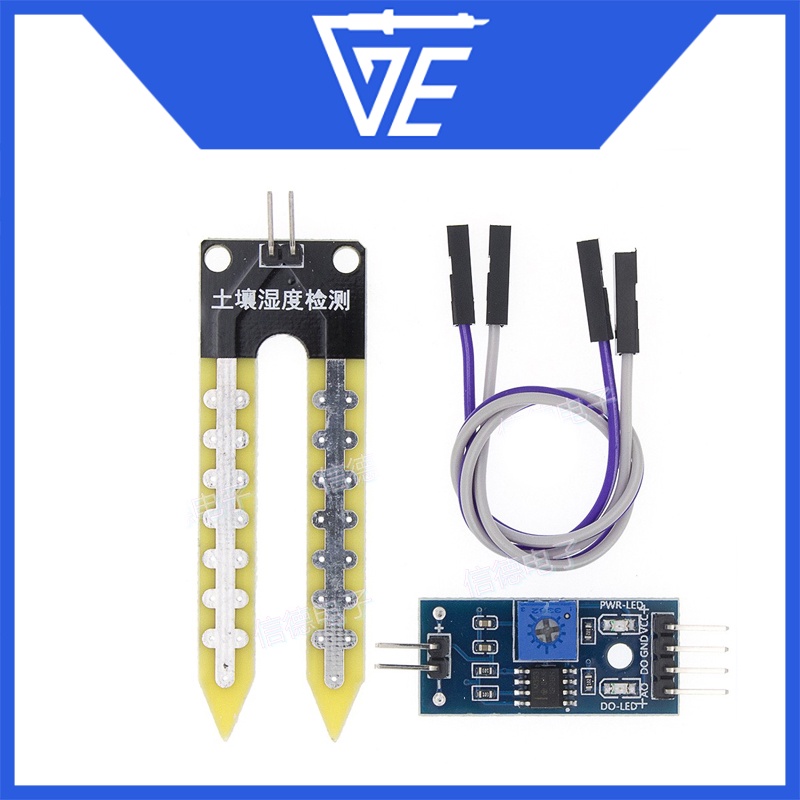

1 Như thể hiện trong hình, một bộ bảng mô-đun phát hiện độ ẩm của đất đã hoàn thành (bao gồm bảng phát hiện và đầu dò độ ẩm của đất)

2 dây DuPont 2 20cm, thuận tiện cho việc đi dây;
