Mạch Cảm Biến Điện Áp DC 0 - 25v

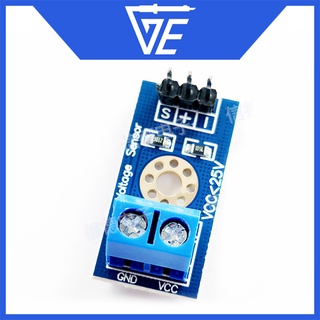

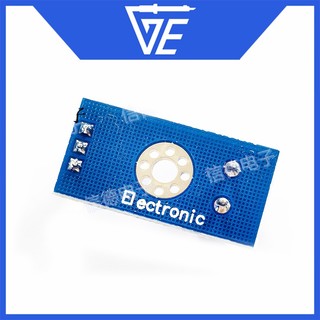

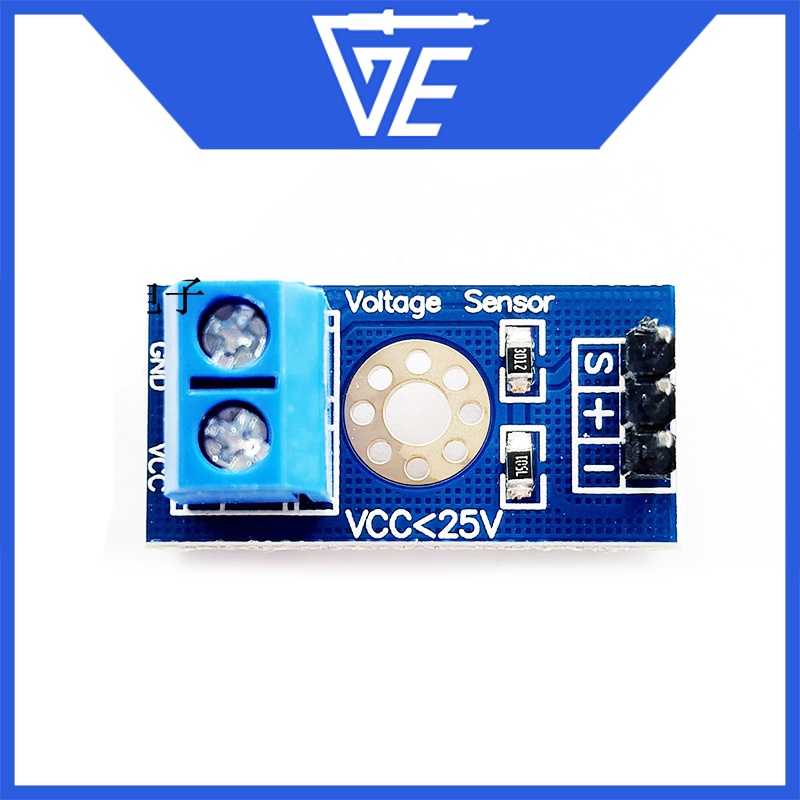

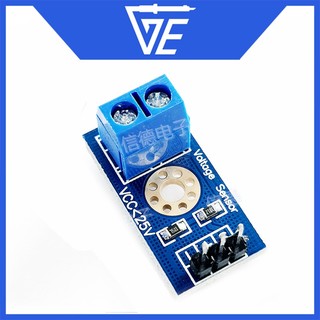

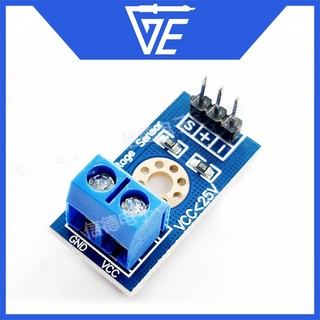

Giới thiệu mô-đun: Mô-đun này được thiết kế dựa trên nguyên tắc bộ chia điện trở, có thể giảm điện áp đầu vào của giao diện đầu cuối xuống 5 lần. Điện áp đầu vào tương tự Arduino tối đa là 5V, khi đó điện áp đầu vào của mô-đun phát hiện điện áp không được lớn hơn 5V × 5 = 25V (nếu hệ thống sử dụng 3,3V, điện áp đầu vào không được lớn hơn 3,3Vx5 = 16,5V). Vì chip AVR được Arduino sử dụng là AD 10 bit, độ phân giải tương tự của mô-đun này là 0,00489V (5V / 1023), do đó điện áp tối thiểu được phát hiện bởi mô-đun phát hiện điện áp là 0,00489V × 5 = 0,02445V. Thông số: Dải điện áp đầu vào: DC0-25V Dải phát hiện điện áp: DC0.02445V-25V Độ phân giải tương tự điện áp: 0,00489V Giao diện đầu vào DC: Cực dương của thiết bị đầu cuối được kết nối với VCC, và cực âm được kết nối với GND Giao diện đầu ra: "+" đến 5 / 3.3V, "-" Kết nối với GND, "s" kết nối với mã tham chiếu chân AD của Arduino: #include int val11; int val2; void setup () { pinMode (LED1, OUTPUT); Serial.begin (9600); Serial.println ("Emartee .Com"); Serial.println ("Điện áp:"); Serial.print ("V"); } void loop () { float temp; val11 = analogRead (1); temp = val11 / 4.092; val11 = (int) temp; // val2 = ((val11100) / 10); Serial.println (val2); delay (1000); }
