Mạch BOB Mach3 CNC V1.3.3 – Charge Pump, 3D Laser Engraving

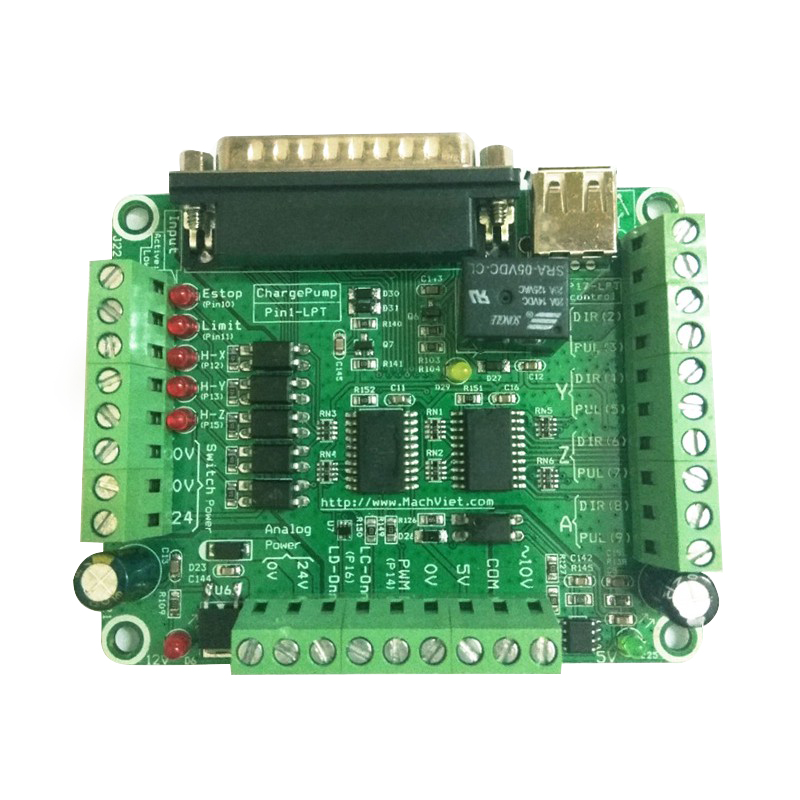

1. Tổng quan

Mạch BOB Mach3 CNC V1.3.1 – Charge Pump

Mạch đệm Mach3 cổng LPT –BOB Mach3 CNC V1.3.2Charge PumpCharge Pump

Với việc thay đổi lại toàn bộ thiết kế và Update thêm tính năng Charge Pump,sẽ là sản phẩm loại bỏ hoàn toàn hàng giá rẻ trung quốc không có tính năng Charge Pump.

2. Thông số kỹ thuật

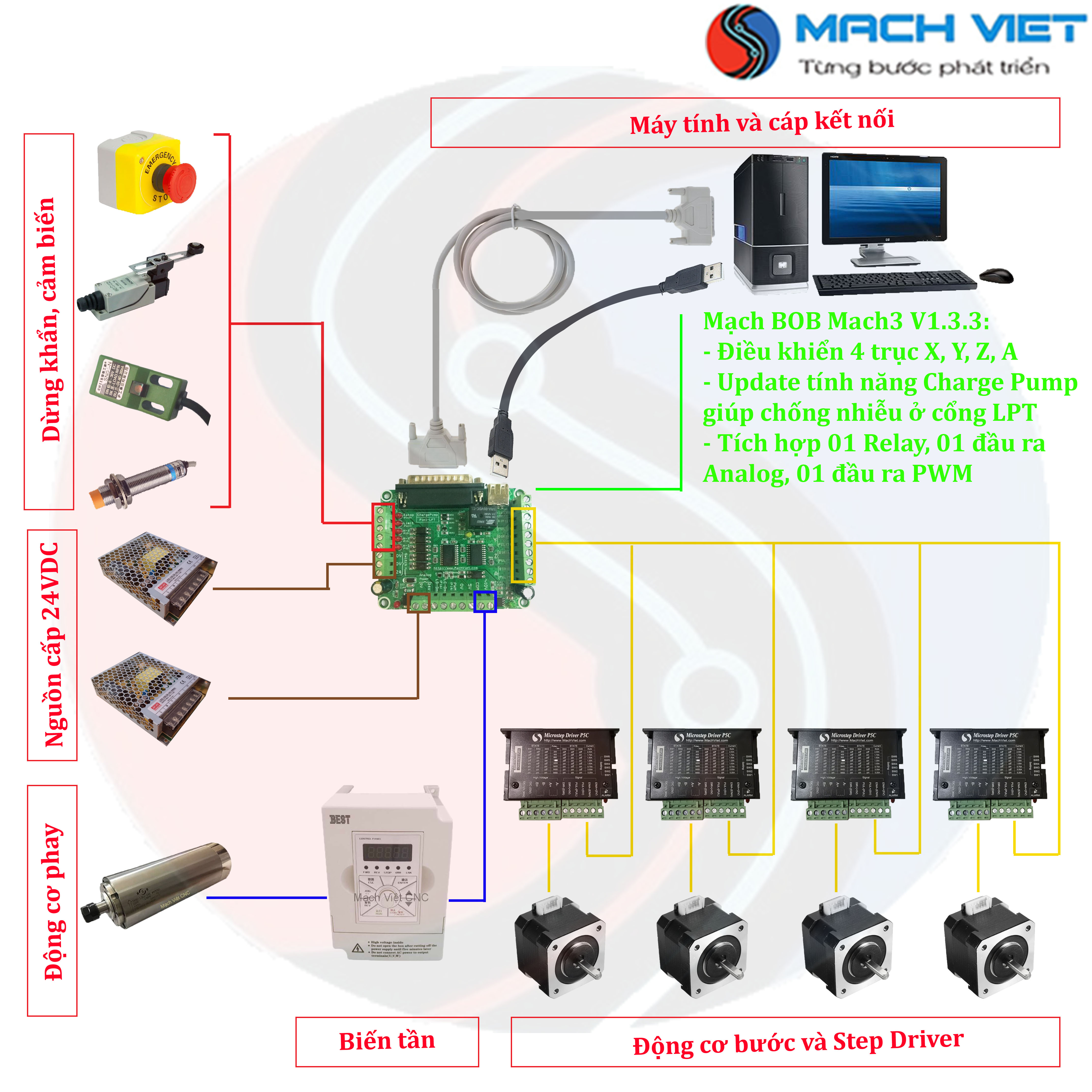

• Kết nối 4Drivertrục X, Y, Z, A (có thể mở rộng lên 5 trục)
• Update tính năng
• Tích hợp 1 Relay trên mạch.
• Tích hợp 1 đầu ra PWM từ 0-5V điều khiển laser hoặc Spindle DC bằng Mach3
• Tích hợp 1 đầu ra Analog 0~10V điều khiển biến tần bằng Mach3
• Tích hợp Opto cách ly và led báo trạng thái cho 5 tín hiệu đầu vào
• Nguồn cấp đầu vào: +5VDC và +24VDC.
• Mạch hoạt động ổn định, chú thích rõ ràng, dễ sử dụng.
• Sản phẩm được bảo hành 1 năm.
• Đổi sản phẩm trong vòng 1 tháng đầu.​

3. Setup tính năng Charge Pump và Spindle

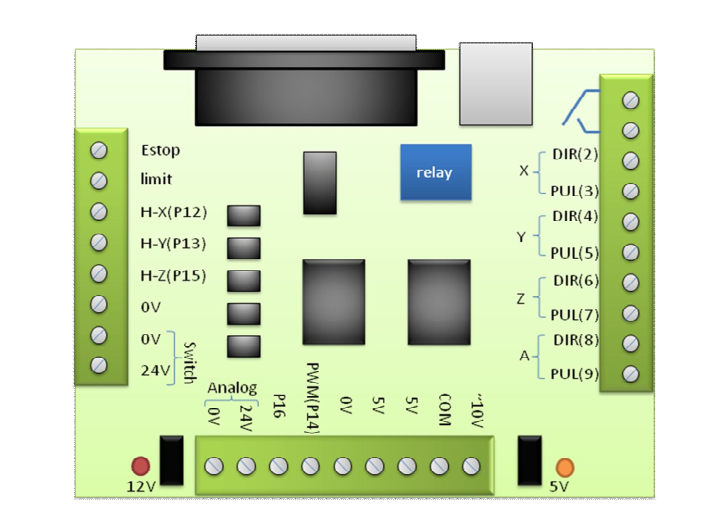

Chân điều khiển Charg Pump:Pin 1của cổng LPT

Chân on/off Relay:Pin 17,Chân Analog (PWM):Pin14

• Cấu hình Chare Pump và relay on/off cho Spindle

Mạch BOB Mach3 CNC V1.3.1 – Charge Pump

• Config xuất PWM hoặc Analog cho Spindle

Mạch BOB Mach3 CNC V1.3.1 – Charge Pump

• Cấu hình cho tần số PWM xuất ra cho Spindle (nên tham khảo catalog của Spindle)

​

Mạch BOB Mach3 CNC V1.3.1 – Charge Pump

Lưu ý:C:Mach3mạch đệm BOB Mach3 CNC V1.3.xcấu hình tự động

Đây là trường hợp cấu hình cho máy phay CNC trục X, Y chạy vitme bước 10mm, trục Z chạy vitme bước 5mm.

COMBO BoB Mach3 CNC V1.3.1 + cáp LPT + cáp USB:300K

Mạch BOB Mach3 CNC V1.3.1 – Charge Pump

• Hướng dẫn cách tính số Steps per Unit
• Phần mềm Mach3
