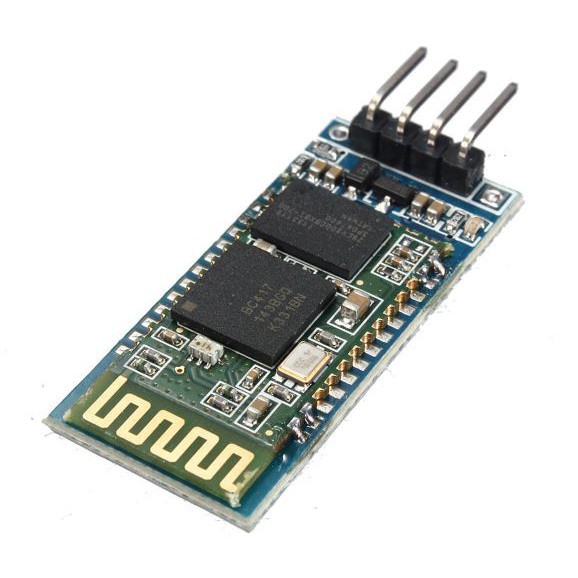

Mạch Bluetooth HC06 Slaver

Lưu ý: Mô-đun này không phù hợp với hệ thống IOS. Sự miêu tả: Mô-đun lõi HC-06 mô-đun chính, dẫn đầu giao diện bao gồm VCC, GND, TXD, RXD, kích hoạt pin cao để xóa thông tin ghép nối tìm kiếm lại led cho biết trạng thái kết nối Bluetooth, flash không ghép đôi flash chậm cho biết kết nối nhưng không kết nối nô lệ, Luôn theo dõi máy được kết nối Cài đặt bản sao điện áp đầu vào LDO 3,6 ~ ~ Dòng không ghép 6V khoảng 30mA, ghép 10mA, điện áp đầu vào nghiêm cấm hơn 7V tuyệt đối cấm nguồn ngược! Giao diện cấp 3.3V, có thể được kết nối trực tiếp với nhiều SCM khác nhau (51, AVR, PIC, ARM, MSP430, v.v.), 5V MCU cũng có thể được kết nối trực tiếp, mà không thể đi qua MAX 232! Mở khoảng cách hiệu quả là 10 mét, cũng có thể hơn 10 mét, nhưng không phải vì thế mà chất lượng kết nối của khoảng cách phải làm để đảm bảo Cặp sau này khi sử dụng nối tiếp song công hoàn toàn, không cần biết gì về giao thức Bluetooth, nhưng chỉ hỗ trợ 8 bit dữ liệu, 1 bit dừng, không có định dạng giao tiếp chẵn lẻ, định dạng giao tiếp được sử dụng phổ biến nhất không hỗ trợ các định dạng khác . Hỗ trợ thiết lập kết nối Bluetooth thông qua các lệnh AT đặt tốc độ baud, mật mã, đặt tham số được lưu sau đó. Kết nối Bluetooth được tự động chuyển sang chế độ chuyển qua. Cổng Bluetooth nối tiếp không dây với cáp mở rộng miễn phí. Với ống co trong suốt, bụi và đẹp, và có một mức độ nhất định về khả năng chống tĩnh điện. Kích thước: 3,57cm * 1,52cm Lời khuyên: TXD: người gửi, thường được biểu thị là người gửi, giao tiếp bình thường phải được kết nối với một thiết bị khác RXD. RXD: phía nhận, thường được biểu thị là đầu nhận của giao tiếp thông thường của họ với một thiết bị khác được kết nối với TXD.
