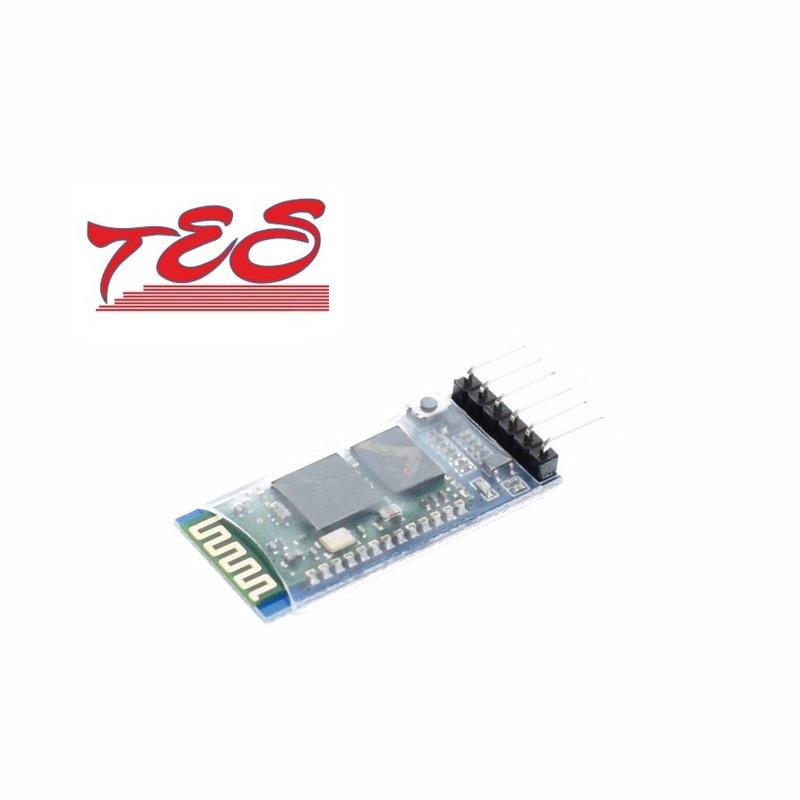

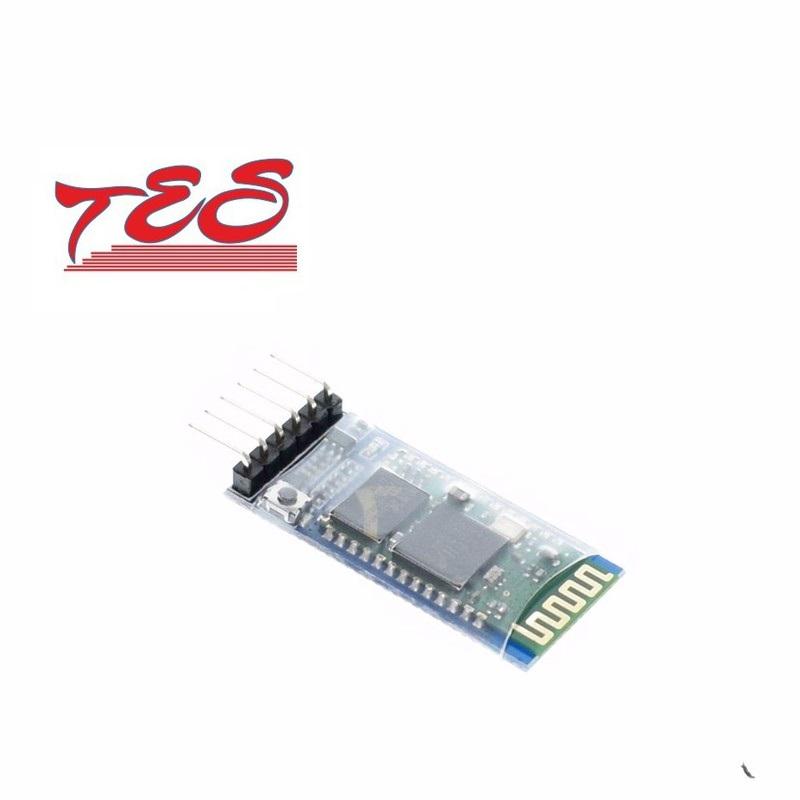

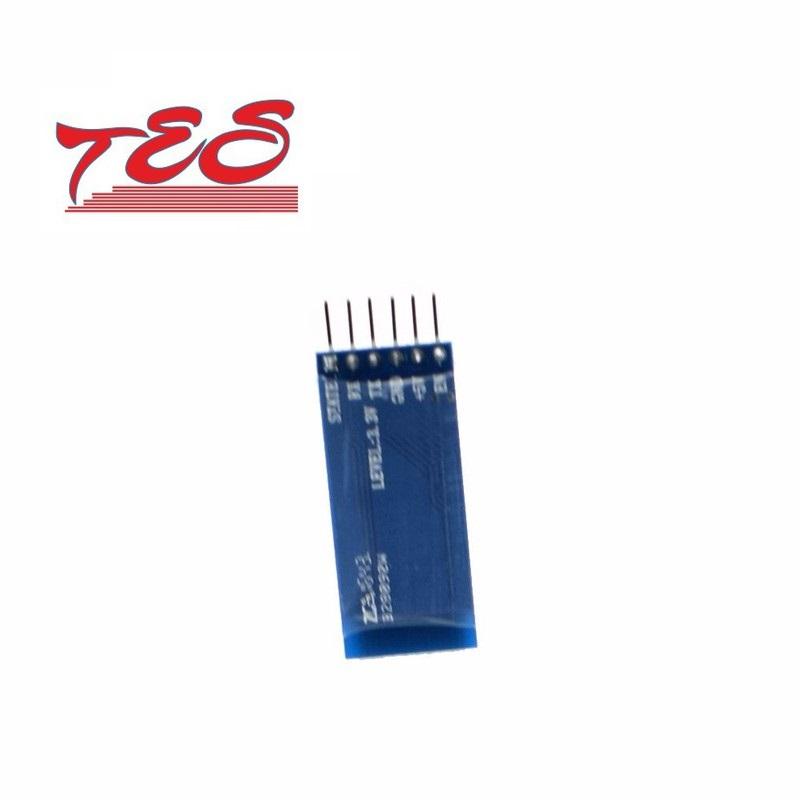

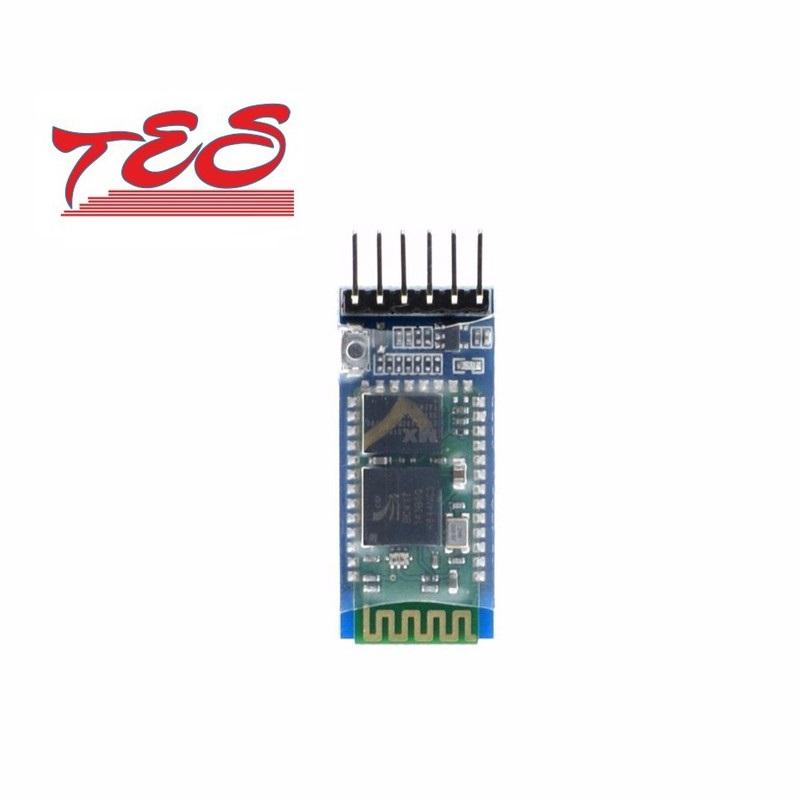

Mạch Bluetooth HC 05

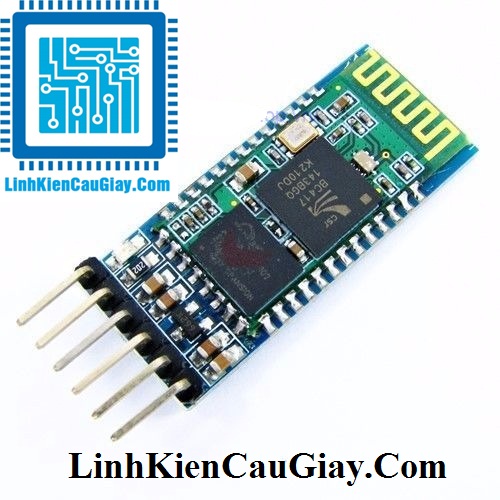

Mạch thu phát Bluetooth HC-05 đã ra chân được thiết kế nhỏ gọn

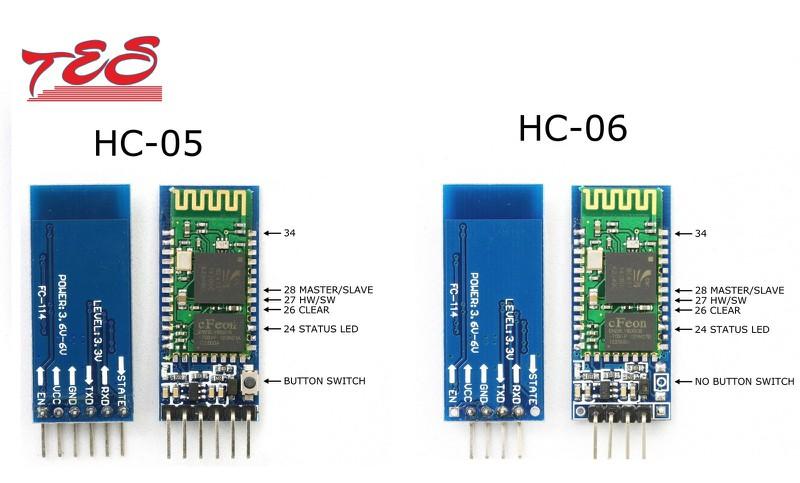

ra chân tín hiệu giao tiếp cơ bản và nút bấm để vào chế độ AT COMMAND, mạch được
thiết kế để có thể cấp nguồn và giao tiếp qua 3.3VDC hoặc 5VDC, thích hợp cho
nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua
Bluetooth,....

Khi kết nối với máy tính, HC-05 sẽ nhận như 1 cổng COM ảo ở
chế độ truyền Haft Duplex tức trong 1 thời điểm chỉ có thể truyền hoặc nhận tín
hiệu.

Thông số kỹ thuật:

Điện áp hoạt động: 3.3 ~ 5VDC

Mức điện áp chân giao tiếp: TTL
tương thích 3.3VDC và 5VDC.

Dòng điện khi hoạt động: khi
Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA.

Baudrate UART có thể chọn được:
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200

Support profiles: Bluetooth
serial port (master and slave)

Bluetooth protocol: Bluetooth
specification v2.0 + EDR

Frequency: 2.4 GHz ISM band

Modulation: GFSK (Gaussian
frequency shift keying)

Transmit power: =4 dBm, class 2

Sensitivity: =-84 dBm at 0.1% BER

Rate: Asynchronous: 2.1 Mbps
(max.)/160 kbps

Synchronous: 1 Mbps/1 Mbps

Security features: authentication
and encryption

Kích thước: 15.2 x 35.7 x 5.6mm

Thiết lập mặc định:

Thiết lập UART mặc định: Baudrate
38400 hoặc 9600, N, 8, 1.

Pairing code mặc định: 1234 hoặc
0000.
