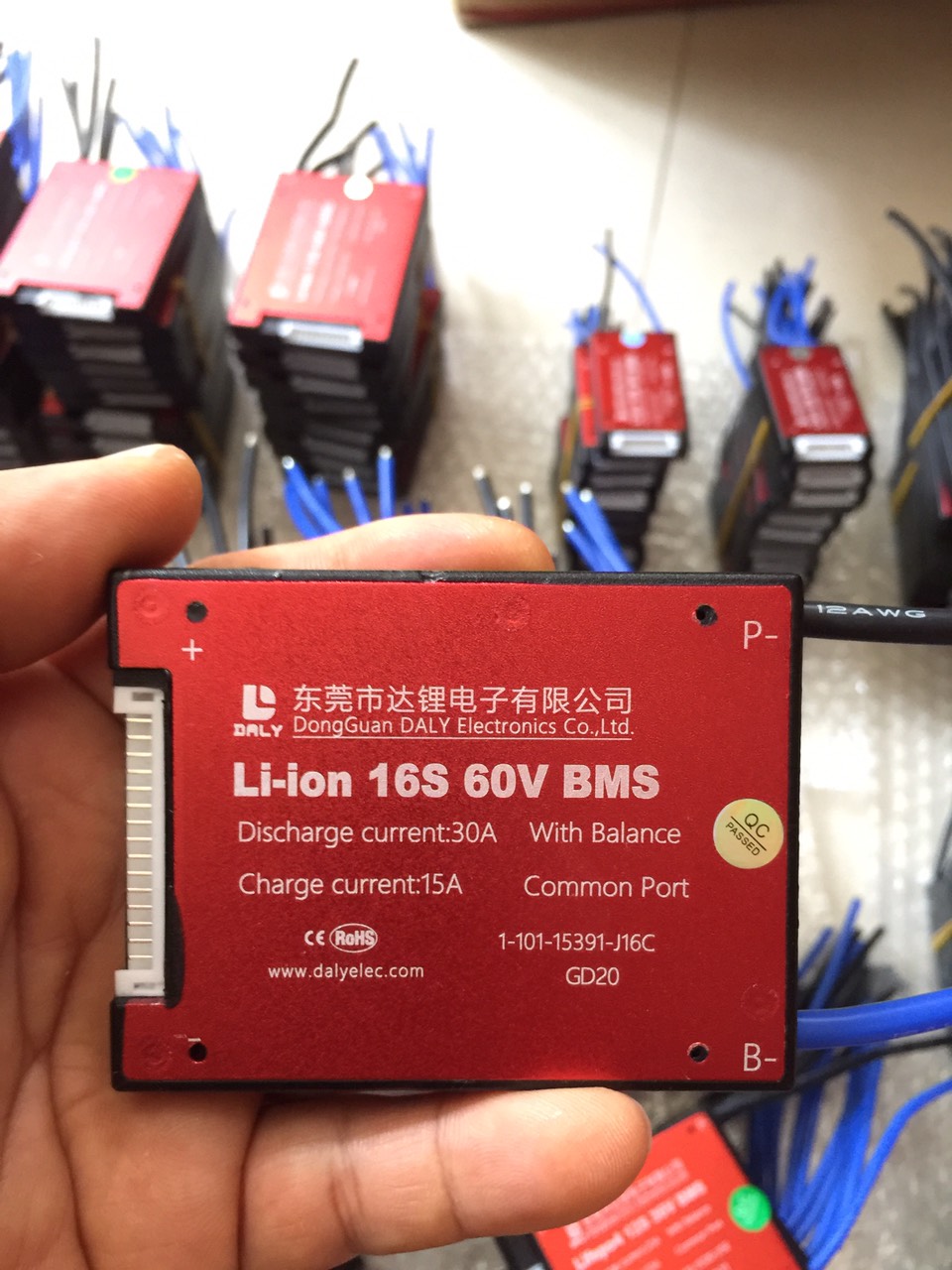

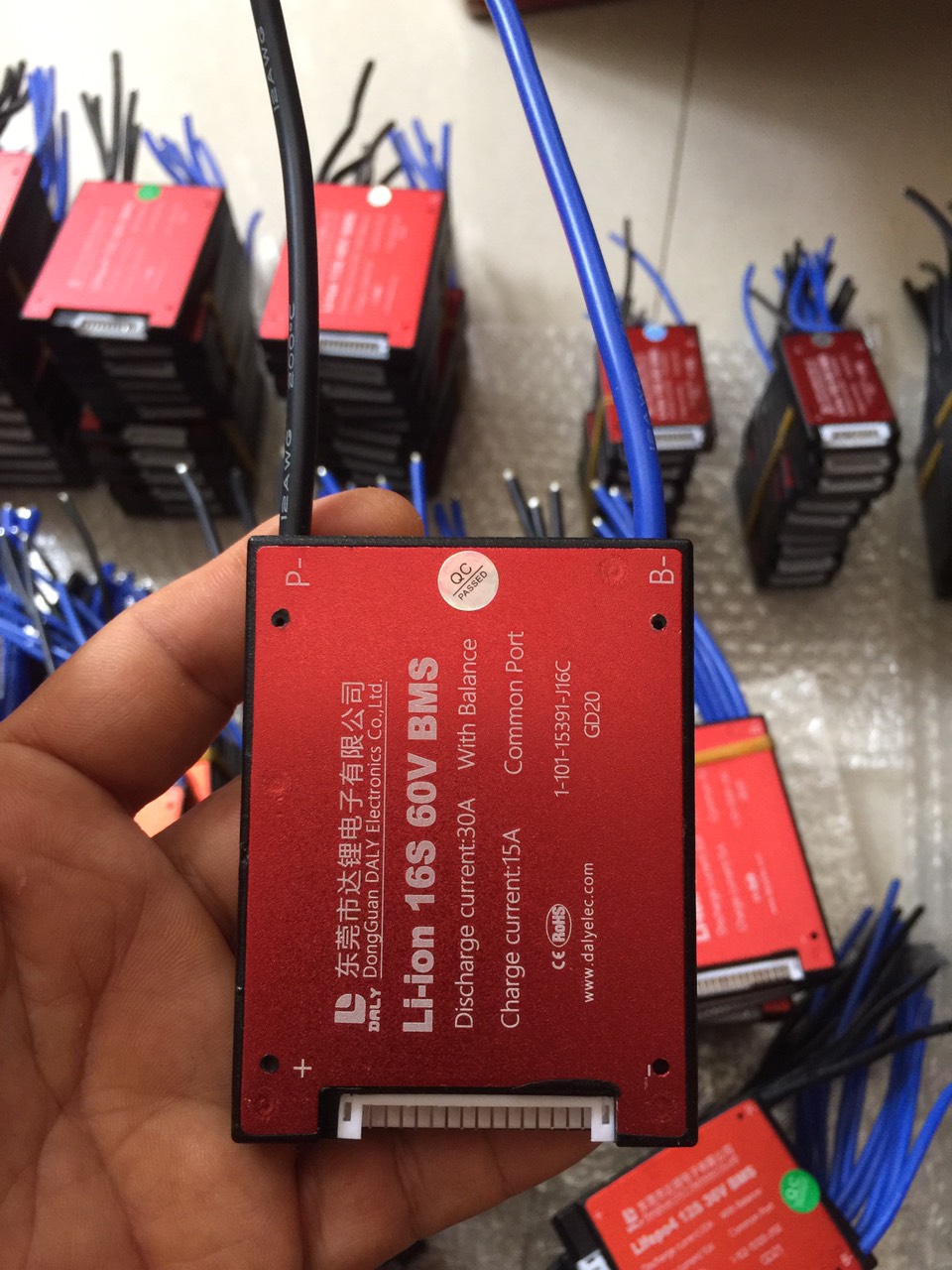

Mạch bảo vệ pin lithium Li ion 16S 60V 30A

Cách kết nối BMS: Tách dây điều khiển ra khỏi BMS, Dấu dây nhỏ xíu màu đen vào cực âm khối pin, rồi tiết theo dương rồi đến dương, tiếp cho đến dương cuối cùng khối pin, Sau khi hàn dây điều khiển xong rồi ta lấy đồng hồ đo dây đen nhỏ với dây đỏ kế bên, VD: 1-2, 2-3, 3-4, 4-5....tất cả phải bằng nhau, nếu trên lệch nhau 2V là làm sai, ta kiểm tra lại, Xong các bước trên ta gắn jack dây điều khiển vào body của BMS, lấy đồng hồ đo ohm hai dây to màu đen vs xanh dương = 0 ohm (BMS thông mạch) Lúc này ta dấu dây xanh dương to vào cục âm (-) của khối pin, đo lại điện áp tổng dây màu đen to của BMSvs cực dương (+) khối pin bằng điện áp khối pin mình làm Vậy là xong nhé chúc các bạn làm đúng để không bị hư hỏng BMS Pin Lithium Ưu điểm: nhẹ, nhiều năng lượng, chịu được dòng khởi động cao, bền có thể lên đến 2000 lần nạp và xã (sạc đầy xong rồi sử dụng hết) Khuyết điểm: không chịu quá sạc, hay xã sâu sẽ mau làm hư hỏng pin loai này, Do vậy: để giải quyết vấn đề này người ta sàn xuất mạch điện cân bằng có nghĩa là khi sạc cells nào chưa đủ thì sạc thêm, cell nào đầy rồi thì không sạc nữa, ngắt điện khi sử dụng quá sâu dưới 25% năng lượng, ngắt điện khi quá sạc, Trên thị trường có rất nhiều loại BMS và mạch cân bằng. nhưng BMS của Daly la một trong Top chuẩn được sử dụng trên nhiều nước trên thế giới cả luôn nước Mỹ Overview BMS Dalycommon port with balance We can design it for various lithium batteries like LiFepo4, LiMn2O4, and Li-polymer etc. The main functions are: over charge protection, over discharge protection, over current protection, short-circuit protection, temperature protection etc. According to the customer request we can develop PCM in different sizes and structures. BMS manufactured byhigh quality Mos and IC imported . Keep your battery long cycle serivce life time. Advantage Use top quality (A-level) protective integrated circuit IC, from the solution of Seiko of Japan. Strong load ability, constant discharge current A,use high voltage resistance, low inner resistance power Mosfet. The heat sink will greatly help cooling. IC itself has power balancing function. The circuit is simple and reliable.
