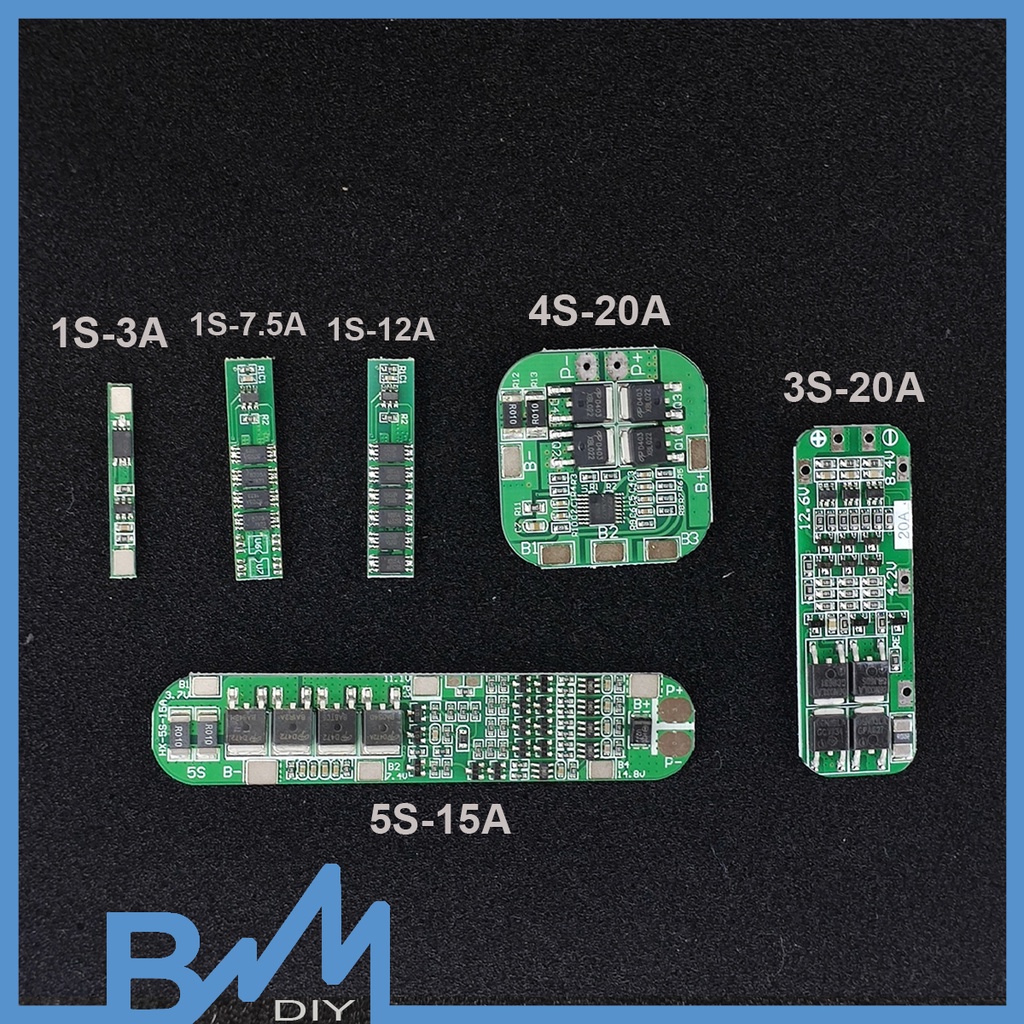

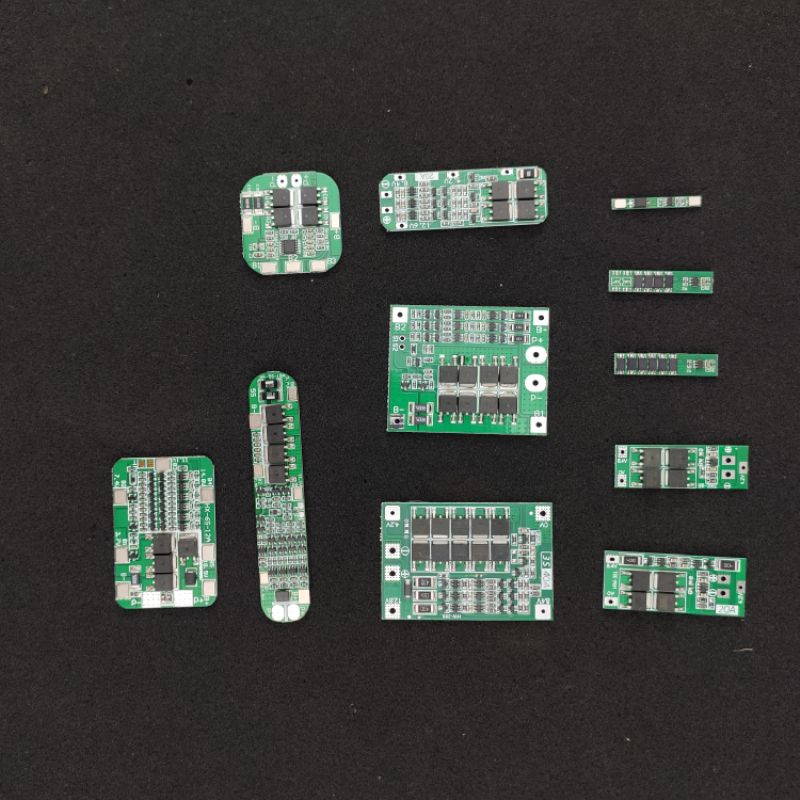

Mạch bảo vệ pin 18650 1S 2S 3S 4S 5S

Mạch giúp bảo vệ khối pin khi sạc quá điện áp, khi xả bị ngắn mạch, xả quá dòng, ngắt khi điện áp quá thấp.

Lưu ý:
- Mạch này chỉ dùng cho pin Li-ion hoặc Li-Po.
- Các pin ghép trong khối pin phải có nội trở, dung lượng và dòng xả bằng nhau, hoặc gần bằng nhau.
- Không ghép nối tiếp 2 hay nhiều mạch để lấy điện áp cao.
- Đấu dây lần lượt từ 0V(B1) lên dần tới điểm cao nhất, khi tháo dây phải làm ngược lại.

Thông số sản phẩm:

1S-3A
- Điện áp sạc: 4.2-4.25V DC
- Điện áp bảo vệ: 4.25-4.35V ± 0,05V
- Điện áp ngắt xả: 2.45-3V
- Dòng xả liên tục: 2A
- Dòng đỉnh: 3A
- Nhiệt độ hoạt động: - 40 đến +80 độ C

1S-7.5A
- Điện áp sạc: 4.2-4.25V DC
- Điện áp bảo vệ: 4.25-4.35V ± 0,05V
- Điện áp ngắt xả: 2.45-3V
- Dòng xả liên tục: 7.5A
- Dòng đỉnh: 10A
- Nhiệt độ hoạt động: - 40 đến +80 độ C

1S-12A
- Điện áp sạc: 4.2-4.25V DC
- Điện áp bảo vệ: 4.25-4.35V ± 0,05V
- Điện áp ngắt xả: 2.45-3V
- Dòng xả liên tục: 12A
- Dòng đỉnh: 15A
- Nhiệt độ hoạt động: - 40 đến +80 độ C

3S-20A
- Điện áp sạc: 12.6-13V DC
- Điện áp bảo vệ: 13V
- Điện áp ngắt xả: 9V
- Dòng liên tục:20A
- Dòng đỉnh: 40A
- Nhiệt độ hoạt động: - 40 đến +80 độ C

4S-20A
- Điện áp sạc: 16.8-17V DC
- Điện áp bảo vệ: 17V
- Điện áp ngắt xả: 12V
- Dòng liên tục:10A
- Dòng đỉnh: 20A
- Nhiệt độ hoạt động: - 40 đến +80 độ C

5S-15A
- Điện áp sạc: 21V DC
- Điện áp bảo vệ: 21.5V
- Điện áp ngắt xả: 15V
- Dòng liên tục:15A
- Dòng đỉnh: 20A
- Nhiệt độ hoạt động: - 40 đến +80 độ C
