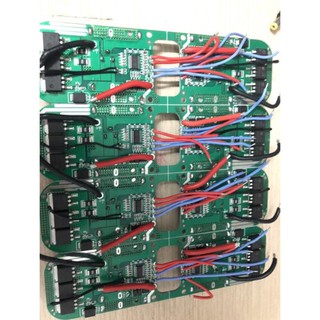

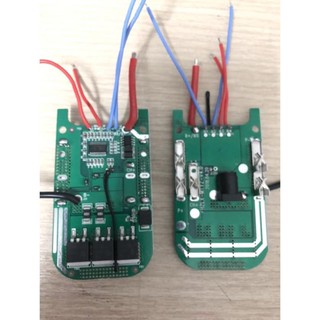

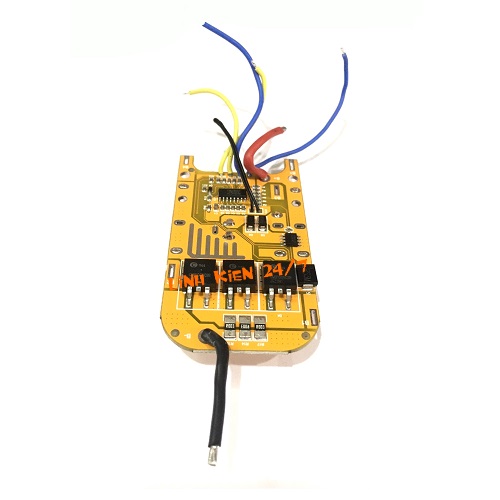

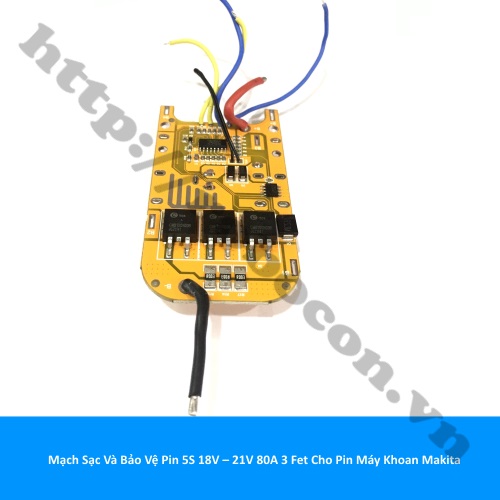

Mạch bảo vệ Lion 5S 80A 3Fet

Mạch bảo vệ pin Makita 5S 80A. -Sạc vào(DC in) : 21V -Giắc DC in : 5.5*2.1mm. - Mạch bảo vệ pin Makita - Sạc vào (DC in): 21V- Giắc DC in: Giắc cái 5.5*2.1mm. - Điện thế bảo vệ: 16v - Điện thế sạc đầy: 21v - Dòng xả liên tục (hoạt động): 60A - Dòng xả quá tải (tức thời): 90A - Sử dụng sạc adaptor DC 21V, giắc sạc 5.5*2.1. - Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít Makita,... có mức điện thế từ 18v - 18.5v. Sử dụng 5 cell Li-ion nối tiếp hoặc 5 cặp cell mắc nối tiếp thậm chí nhiều hơn nữa. Lưu ý: Mạch này có thể không tương thích với máy khoan makita đời cao BL và/hoặc chân máy có 3 chấu tiếp xúc (hình ngôi sao). Khắc phục: Nối hai chân C+ và P+ bằng rờ le nhiệt. Khuyến nghị: - Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau. - Nếu đóng 5S-1P (5 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao). - Nếu đóng 5S-2P (5 cặp cell nối tiếp) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao). - Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế. - Các cell (cặp cell) phải đều volt với nhau và sạc đủ volt (3.7V - 3.9V) trước khi lắp vào mạch. Tránh sạc đầy trên 4.2V bằng sạc rời như sạc dự phòng và/hoặc nguồn DC 5V khác. - Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V), B3(10.8V/12.6V), B4 (14.4V/16.8V) và B+/B5 (18V/21V). - Giắc cái DC In 5.5*2.1mm là ngõ sạc vào của mạch. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
