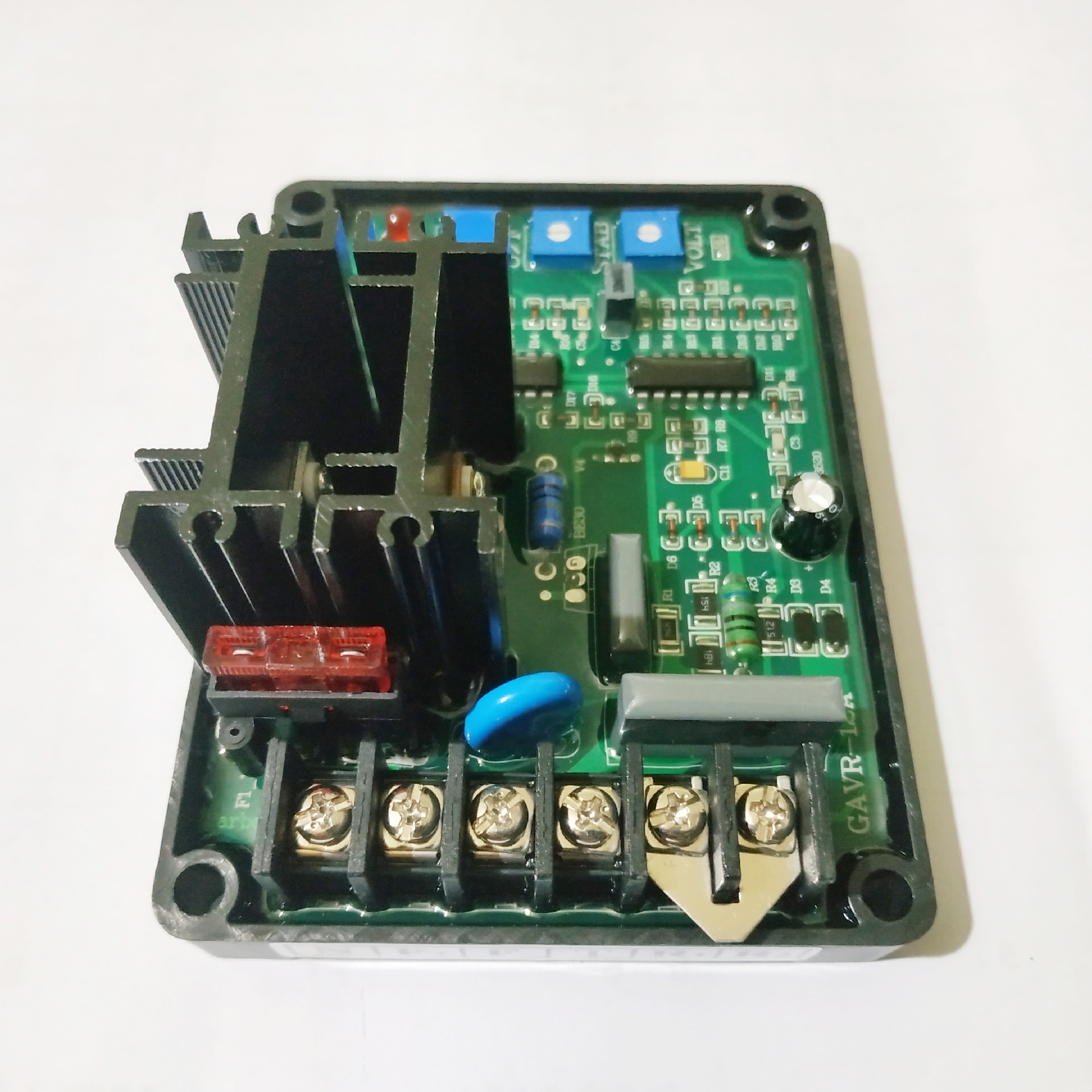

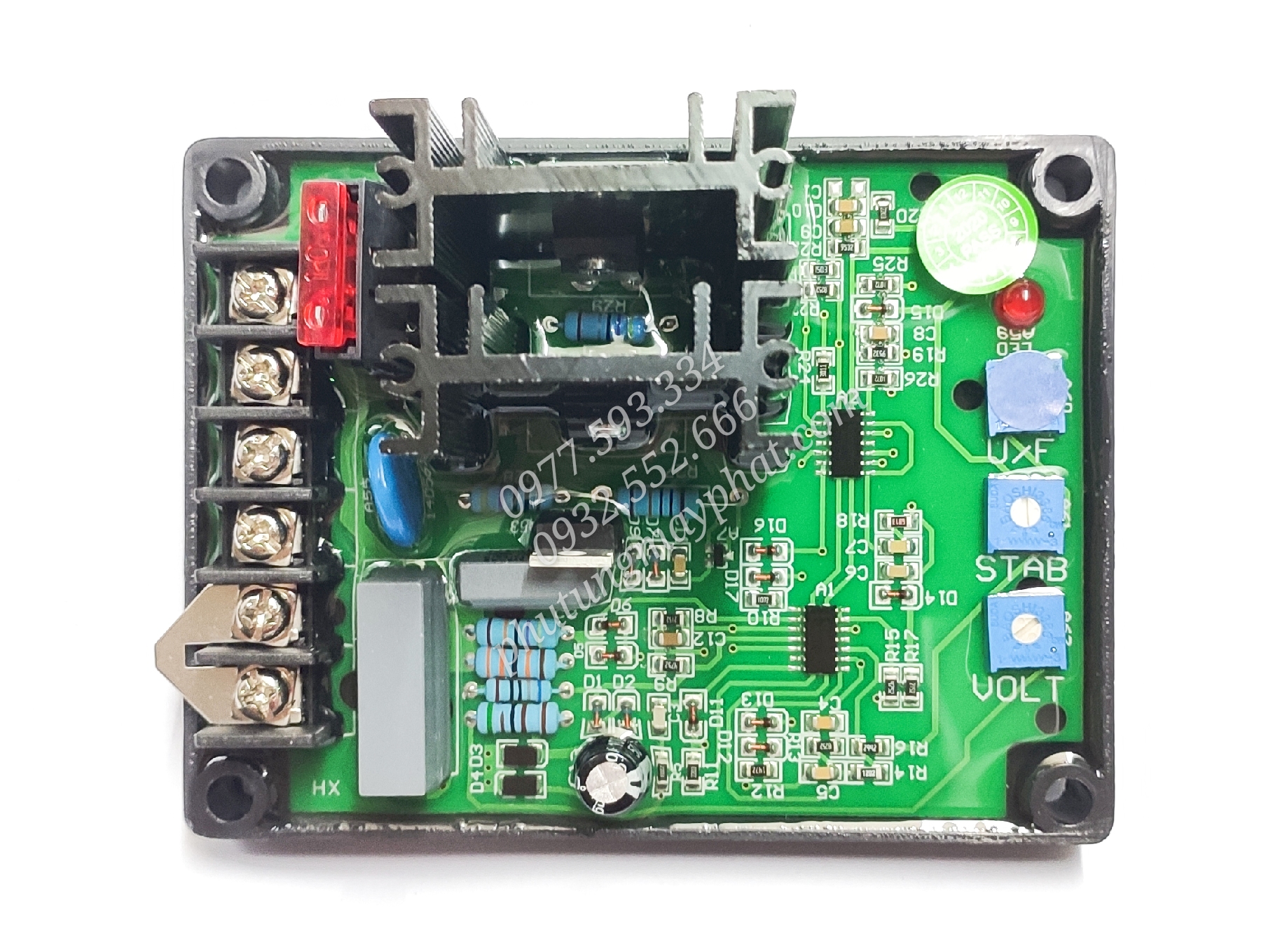

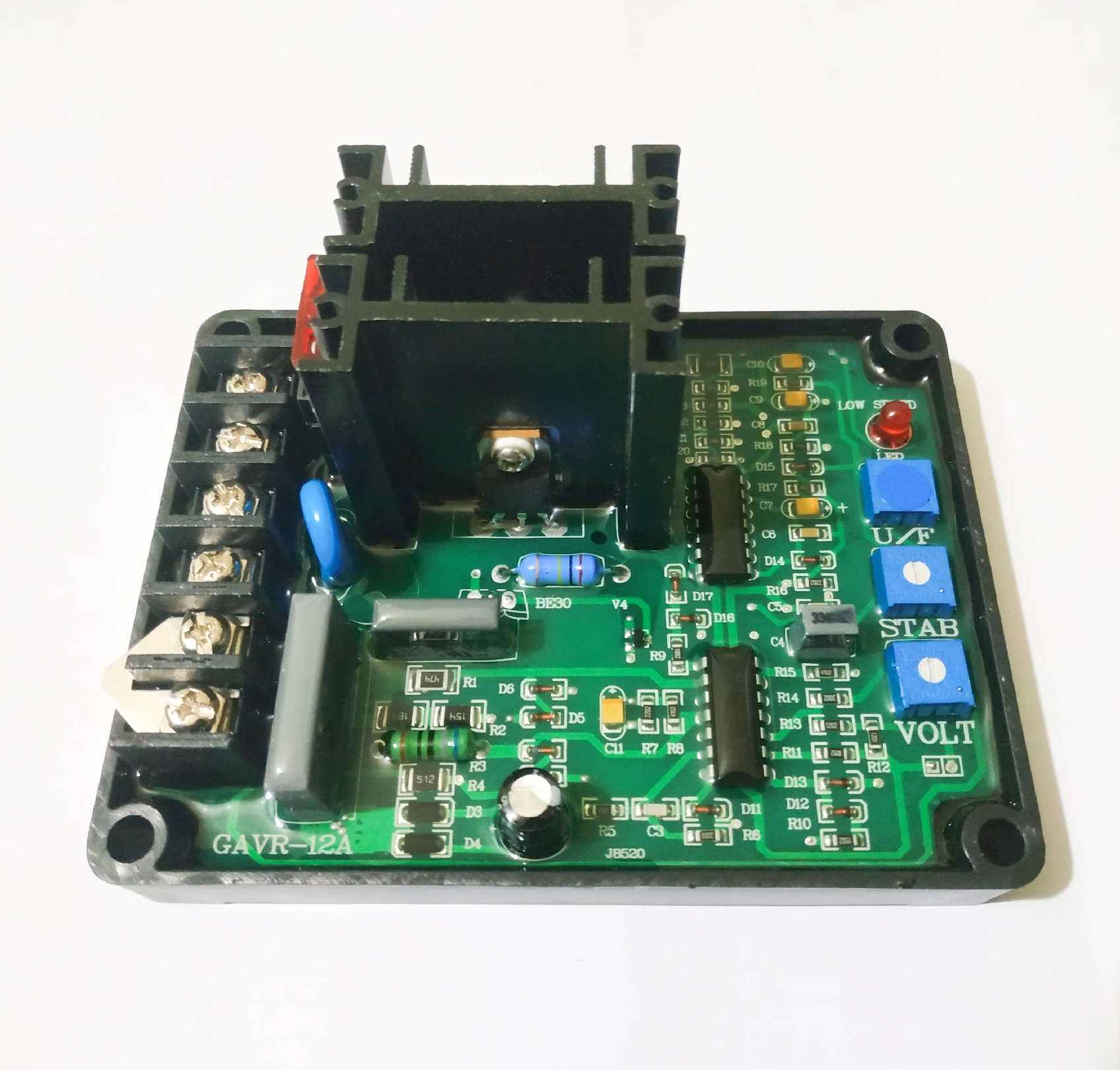

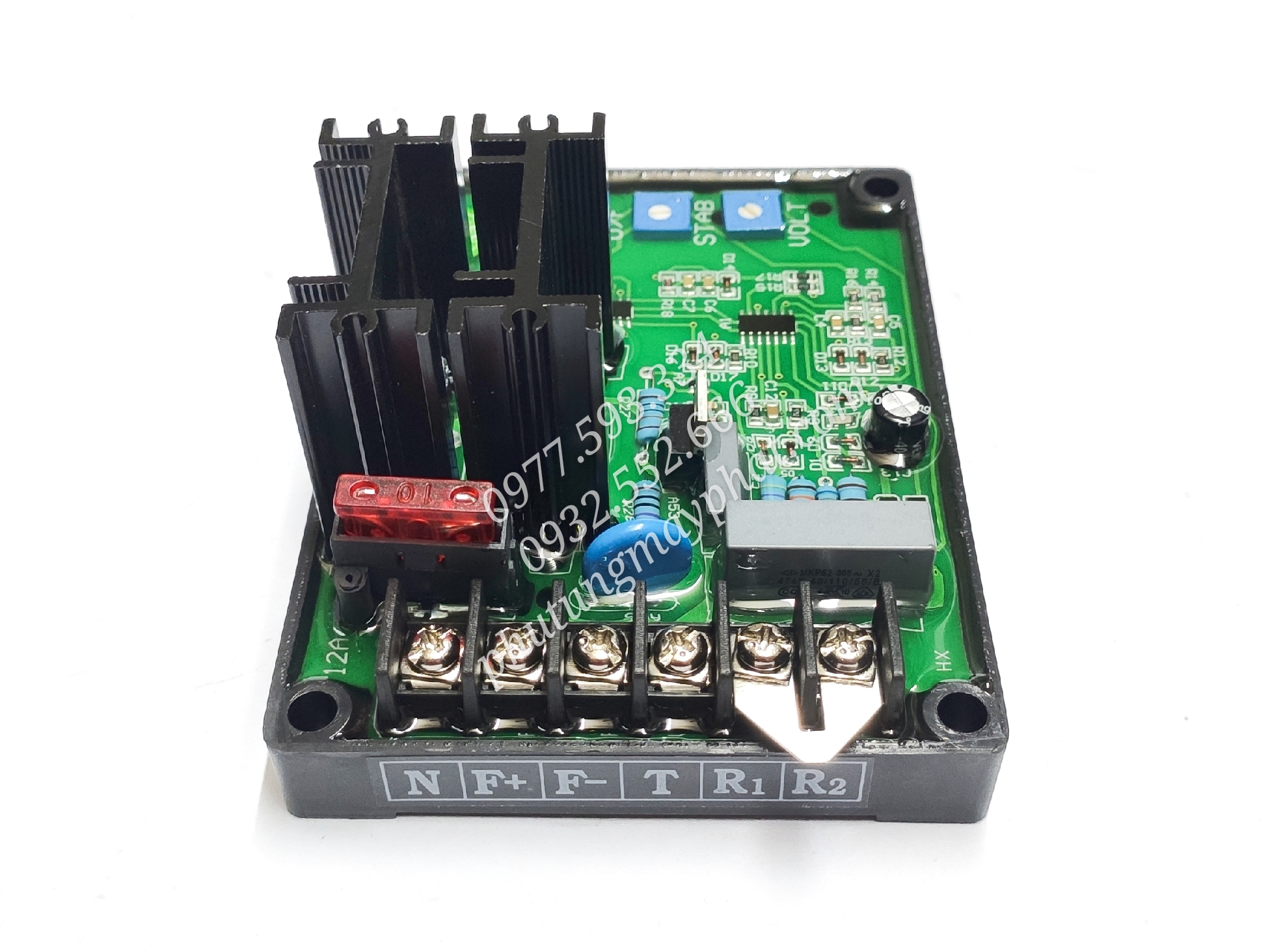

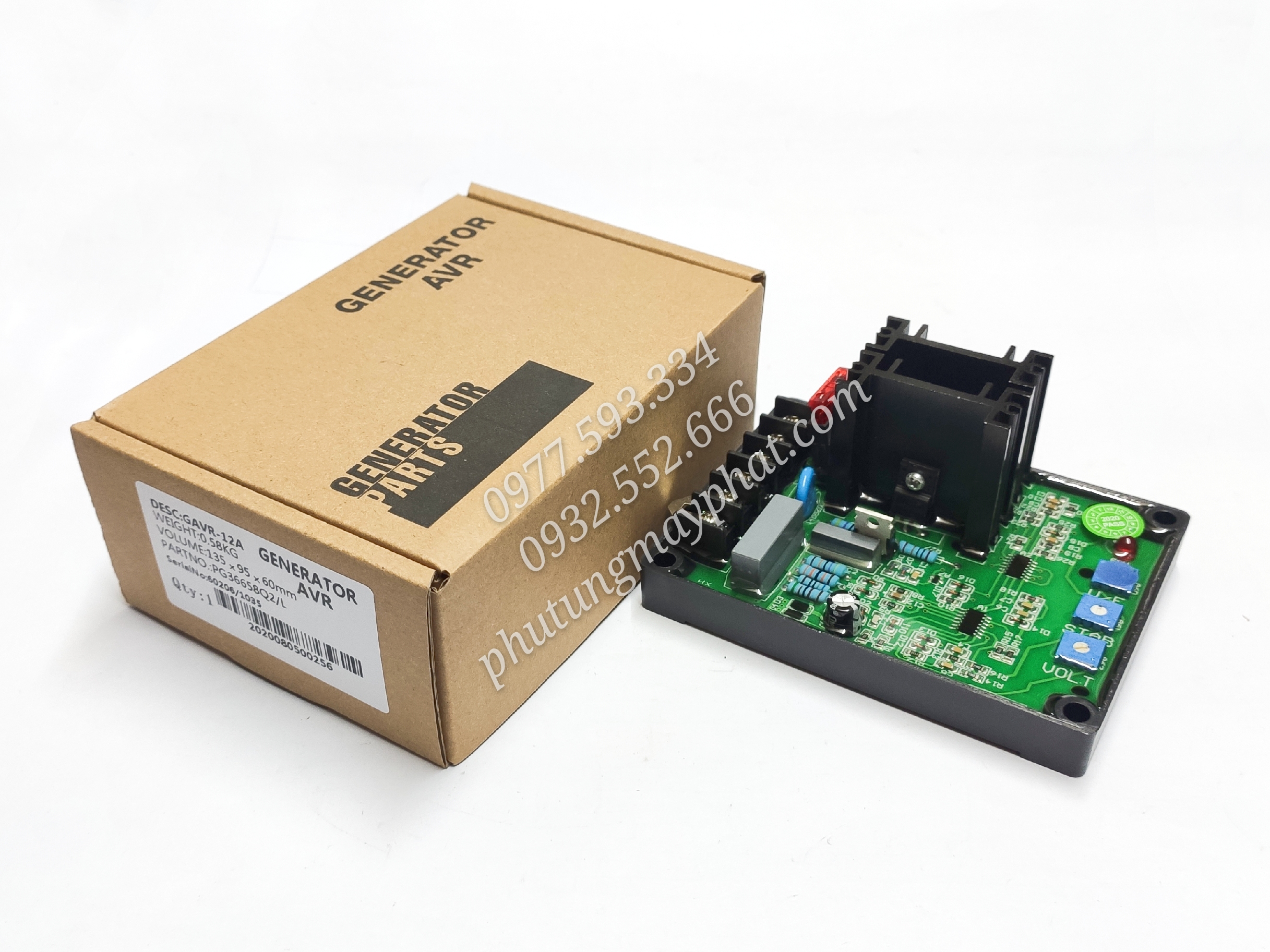

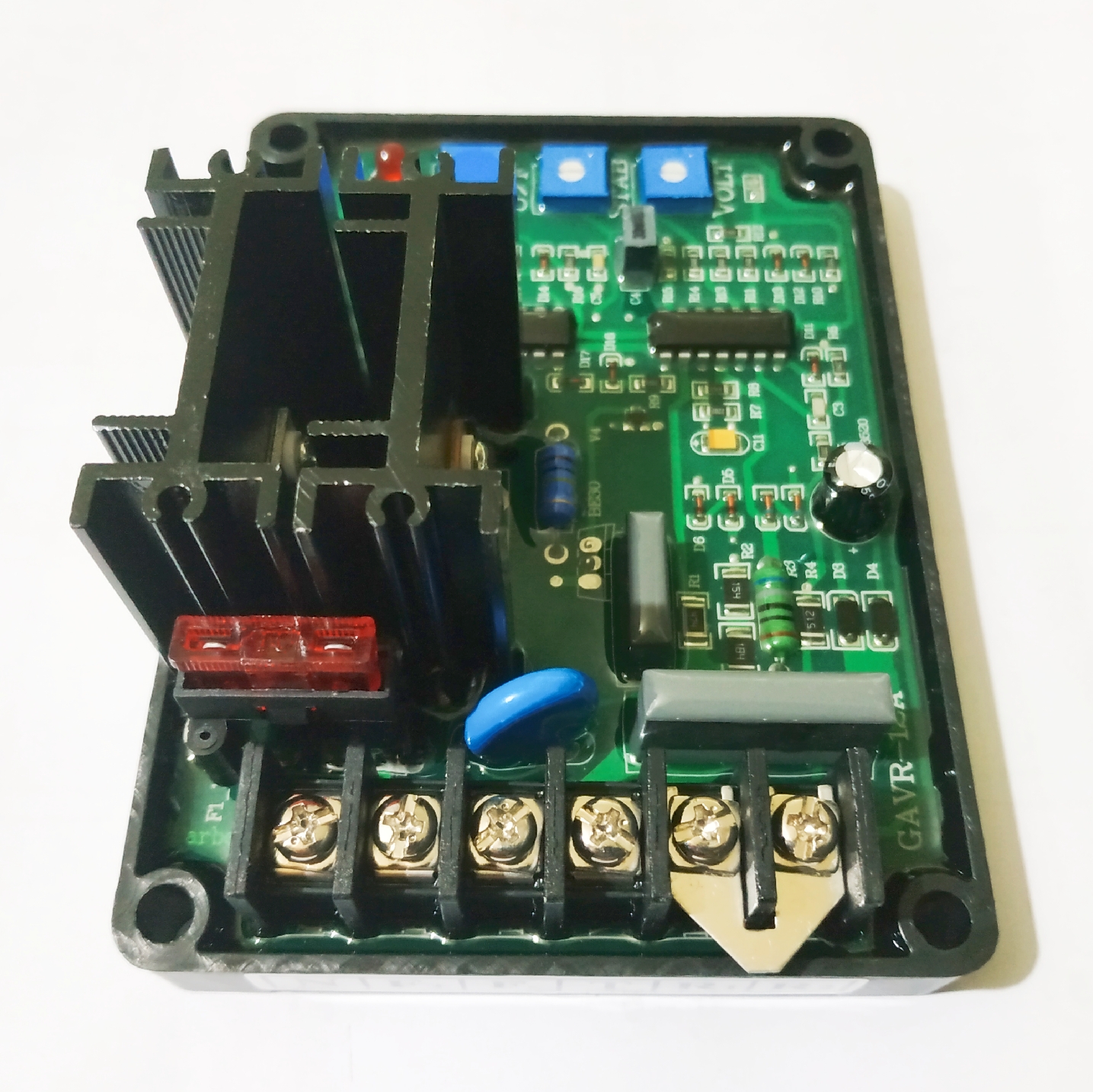

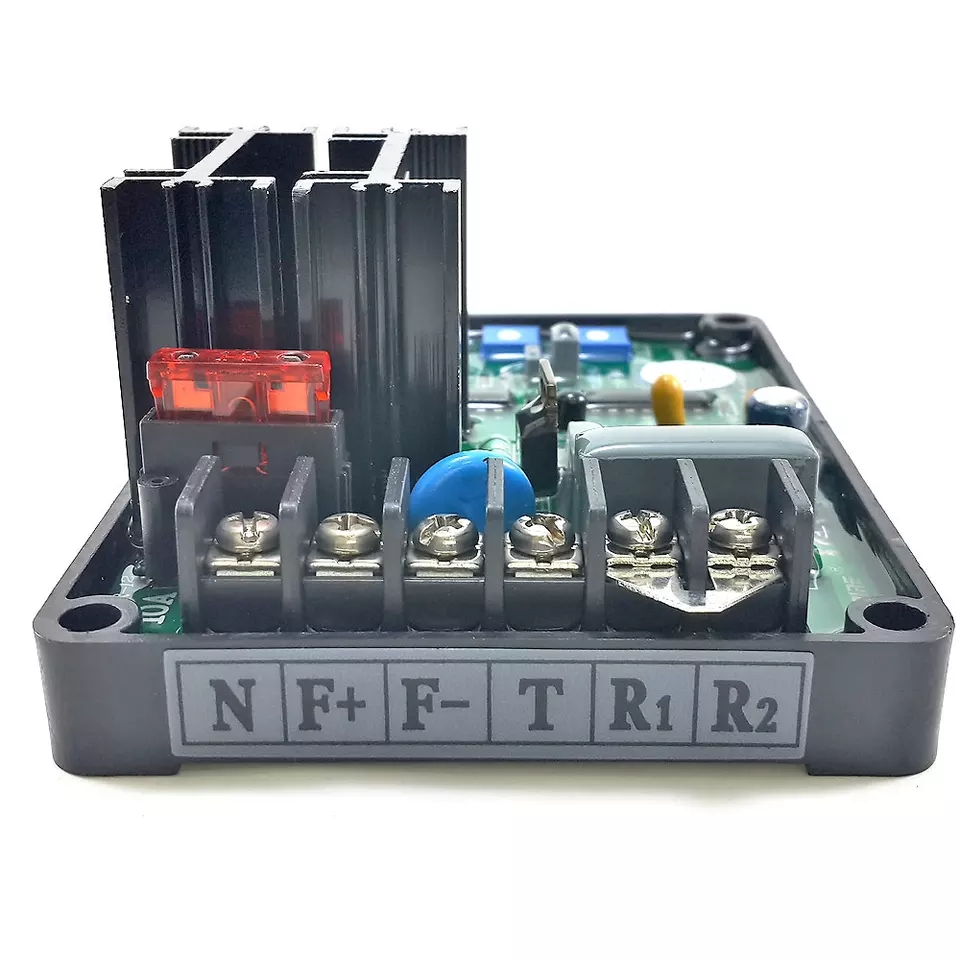

Mạch AVR AVR-12A mạch trở dán - Không bảo hành

Giới thiệu sản phẩm:

  Gavr-12A là mạch điều chỉnh điện áp tự động dạng mono 1/2 sóng, mạch này chủ yếu sử dụng cho máy có kích từ phát phụ (gọi là kích từ đuôi). Bộ điều chỉnh điện áp GAVR-12A là một thiết bị điện tử kín giúp ổn định các yêu cầu điện áp đầu ra của đầu phát không chổi than.

  Khi khởi động máy phát chạy, nó sử dụng từ tính dư để tạo ra điện áp, nhưng điện áp này rất yếu. Điện áp này sau đó được đưa trở lại cuộn dây kích thích của máy phát để tạo ra từ trường mạnh hơn, phát ra điện áp cao, do đó điện áp tăng dần. Khi điện áp đầu ra cao hơn giá trị đặt, tấm kích thích sẽ điều khiển điện áp đầu ra giảm và dòng điện kích thích sẽ giảm theo. Ngược lại, nếu điện áp đầu ra không được điều khiển hoặc điều khiển ở một góc nhỏ, điện áp sẽ tăng.

Hiệu suất và đặc tính sản phẩm:

   1. Điều chỉnh  <± 1%

   2. Đầu vào lập trình 220/440 VAC

   3. Kích thước nhỏ, trọng lượng nhẹ, chống chịu thời tiết mạnh mẽ

   4. Với bảo vệ tần số thấp và chức năng thiết lập điện áp chậm

   5. Ramping điện áp khởi động mềm

   6. Với mạch triệt tiêu EMI

   7. Tích hợp cầu chì 10A công suất cao

Thông số kỹ thuật:

 Input   Cảm biến điện áp (Sensing voltage)  180~260VAC,1 pha 2 dây

 Điện áp nguồn (Power voltage)   180~260VAC,1 pha 2 dây

 Output  Điện áp (Voltage )  Max 90 VDC với điện áp vào 240VAC

 Dòng điện (Continuous Current)  4A

 Dòng điện (Intermittent Current)  7A trong 10 giây

 Biến trở (Resistance)   12Ω - 100Ω

 Điện áp từ dư (Voltage Build-up)  Điện áp dư tại đầu cực AVR > 5VAC

 Biến trở chỉnh Volt ngoài (Ext Volt Adj)  ±7% with 1KΩ 1 with trimmer

 Thời gian khởi động mềm (Soft start ramp time)  2 giây

 Unit power dissipation  Max.8 Watt

 EMI suppression Lọc nhiễu điện từ bên trong

 Thermal. Drift  0.03% per chage in AVR ambient

 Baoe vệ tần số thấp (Under freqency protection)  60Hz nếu máy phát điện chạy tần số 55Hz

 Cài đặt từ nhà máy (Factory setting)  50Hz nếu máy phát điện chạy tần số 45Hz

 Volts regulation   <±1%(with 4% engine governing)

 Environment  Vibration 3G@100~2K Hz

 Operating temperature -40~60

 Relative humidity<95

 Storage temperature -40~85

 Kích thước (Dimensions)  12.1 * 9.2 * 6

 Gen-set 100-150kva
