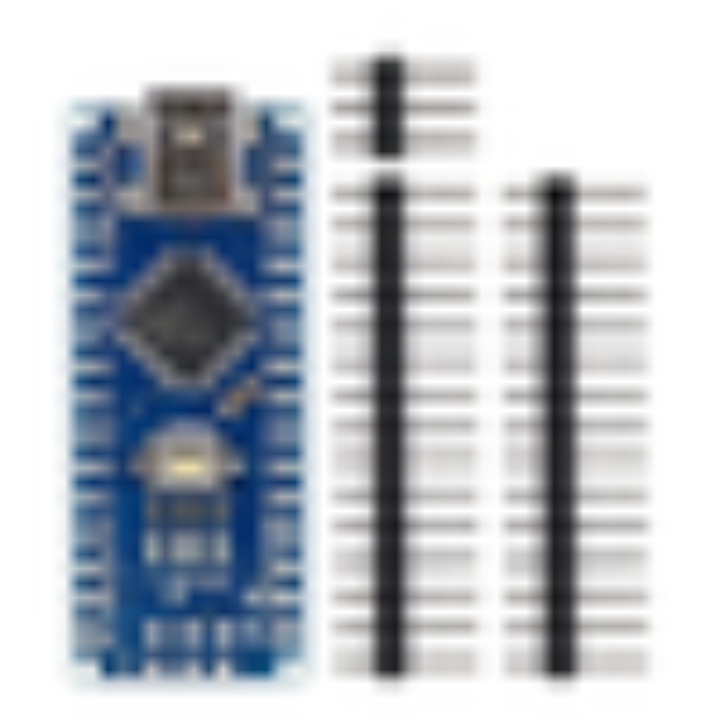

MẠCH ARDUINO NANO V3

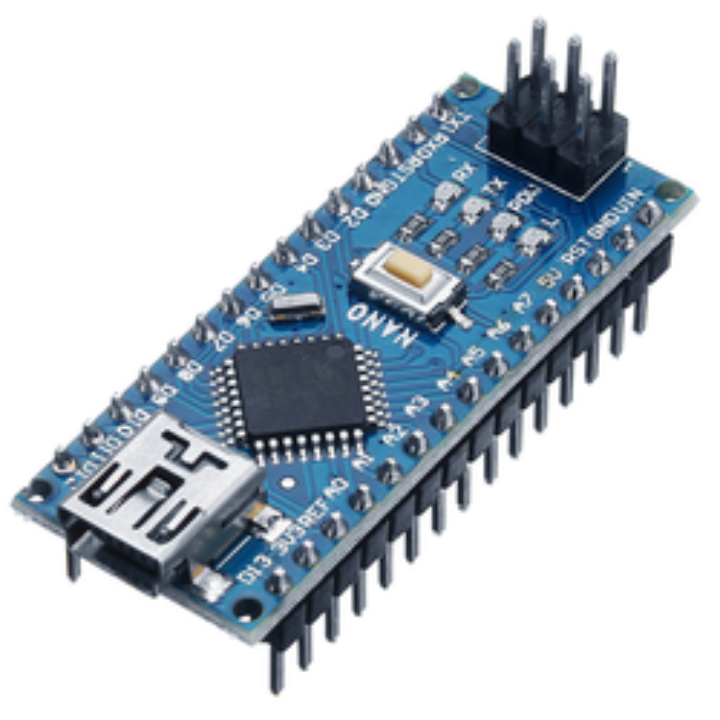

BoardArduino Nano là một trong những phiên bản nhỏ gọncủa board Arduino. Arduino Nano có đầy đủ các chức năng và chương trình có trên Arduino Uno docùng sử dụng MCU ATmega328P. Nhờ việc sử dụng IC dán của ATmega328P thay vì IC chân cắm nên Arduino Nano có thêm 2 chân Analog so với Arduino Uno.

Cài đặt driver cho Arduino Nano

Arduino Nanođược kết nối với máy tính qua cổng Mini - B USB và sử dụng chip CH340 để chuyển đổi USB sang UART thay vì dùng chip ATmega16U2 để giả lập cổng COM như trên Arduino Uno hay Arduino Mega, nhờ vậy giá thành sản phẩm được giảm mà vẫn giữ nguyên được tính năng, giúp Arduino giao tiếp được với máy tính, từ đó thực hiện việc lập trình.

Bạn có thểdownload drivercho CH340tại đâyvà cài đặt theo hướng dẫn sau:

Bước 1: Giải nén thư mục vừa tải về⇒ mở thư mục CH341SER ⇒khởi động file SETUP.EXE

Bước 2: Nhấn chọn INSTALL

Bước 3: Hoàn tất cài đặt

Thông số kỹ thuật

IC chính	ATmega328P
IC nạp và giao tiếp UART	CH340
Điện áp hoạt động	5V - DC
Điện áp đầu vào khuyên dùng	7-12V - DC
Điện áp đầu vào giới hạn	6-20V - DC
Số chân Digital I/O	14 (trong đó có6 chân PWM)
Số chân Analog	8 (độ phân giải 10bit, nhiều hơn Arduino Uno 2 chân)
Dòng tối đa trên mỗi chân I/O	40mA
Bộ nhớ flash	32KB với 2KB dùng bởi bootloader
SRAM	2KB
EEPROM	1KB
Xung nhịp	16MHz
Kích thước	0.73" x 1.70"
Chiều dài	45mm
Chiều rộng	18mm
Khối lượng	5g

Minh họa sử dụng Arduino Nano

Bước 1: Khởi độngArduino IDE

Bước 2: Chọn Board Arduino và chọn Port

- Chọn boardArduino Nano

- Chọn port:

Bước 3: Viết code

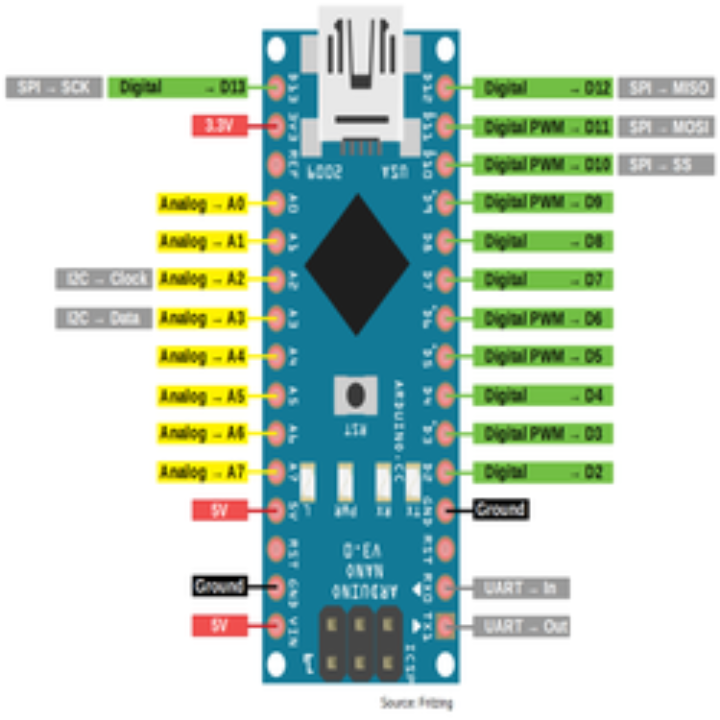

Do diện tích board nhỏ nên Arduino Nano không thể ghi rõ các chân Analog và Digital như trên Arduino Uno mà giúp ta phân biệt các chân này bằng cách thêm chữ A phía trước số thứ tự của chân Analog và chữ D trước số thứ tự của chân Digital.

Khi viết code, để giúp trình biên dịch phân biệt chân Analog và chân Digital, nếu cần sử dụng chân Analog các bạn thêm chữ A trước số thứ tự chân, còn đối với chân Digital chỉ cần ghi số thứ tự chân là được.

Dưới đây là code demo chớp tắt LED đơn giản, sử dụng LED tích hợp sẵn trên Arduino Nano được nối với chân D13.

1. void setup() {
2. pinMode(13, OUTPUT); // initialize digital pin 13 as an output
3. }
5. void loop() {
6. digitalWrite(13, HIGH); // turn the LED on
7. delay(1000); // wait for a second
8. digitalWrite(13, LOW); // turn the LED off
9. delay(1000); // wait for a second
10. }
