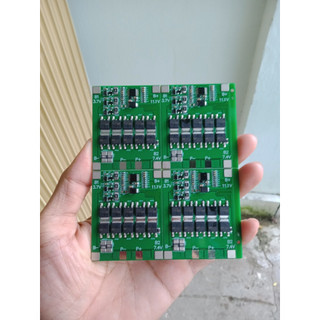

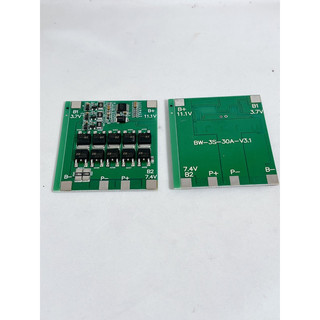

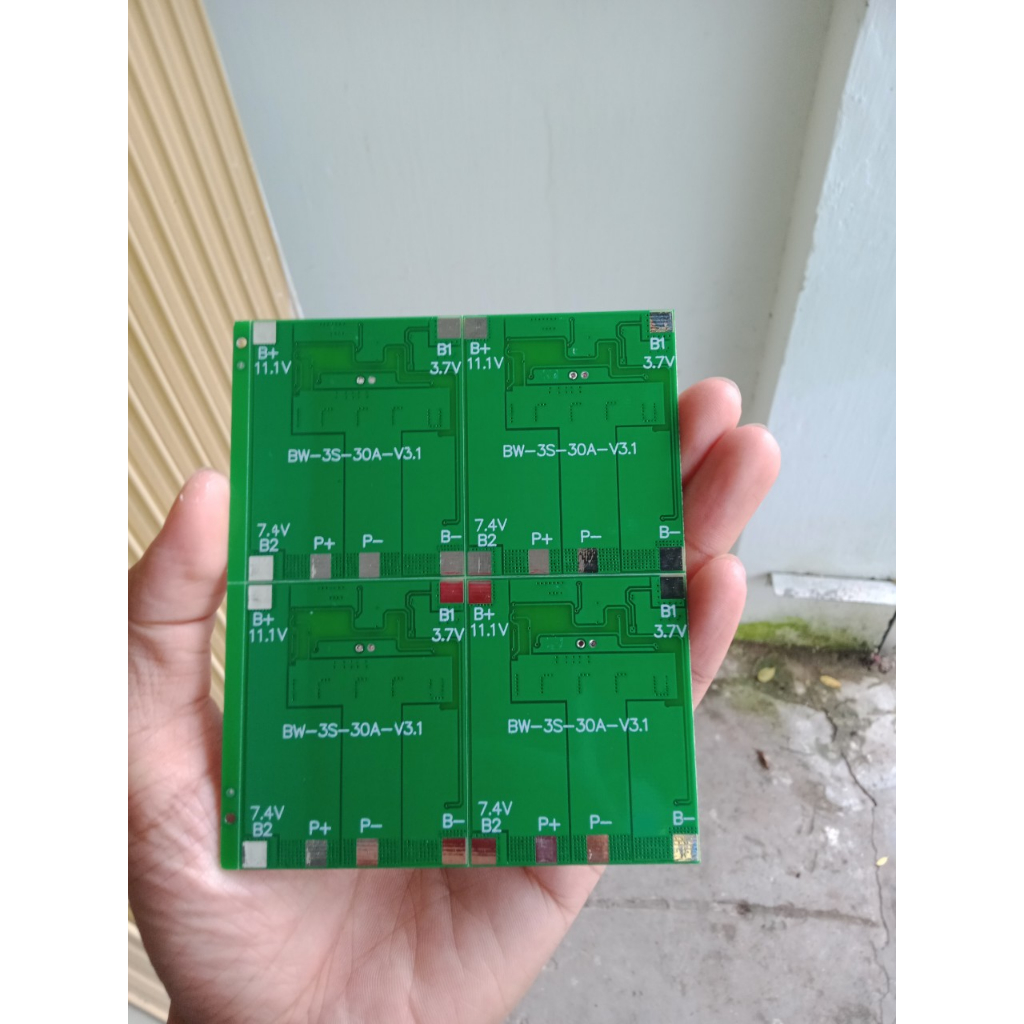

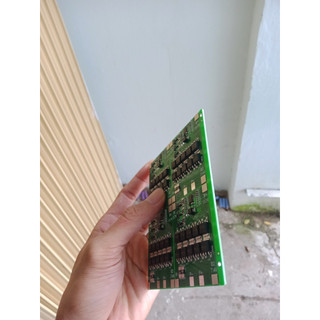

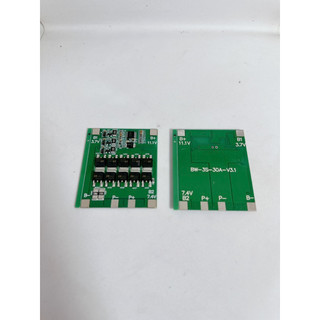

Mạch 3S30A V3.1

Mạch 3S30A 3s, 30A 11.1V 12.6V Bảo vệ bằng IC: - Mạch dài 55x45mm ae lưu ý kích thước. - Sạc 12.6V - Điện thế xả cạn (có bảo vệ) 9.6V - Điện thế sạc đầy (sạc bảo vệ và cân bằng): 12.6V - Dòng xả liên tục (hoạt động): 30A - 40A. - Dòng xả quá tải (tức thời): 60A - 80A. - Chức năng: + Sạc cân bằng và bảo vệ cell . + Bảo vệ quá dòng. + Bảo vệ ngắn mạch + Chức năng cân bằng (Đây là chức năng bổ sung, khuyến nghị mức lệch áp giữa các cell <= 0.5V) - Số cell sử dụng: 3 cell Li-ion hoặc 3 cặp cell (6 cell) Li-ion mắc nối tiếp,Có thểnhiều hơn (9, 12 cell,...), tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn. - Lưu ý: Không đấu nhầm cực - Chập đầu ra sẽ hỏng mạch -Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.( cân bằng trước hoặc sạc đầy toàn bộ) - Hàn theo thứ tự từ B- (0V), B1 ( 3.7V/4.2V), B2 (7.4V/8.4V) và B+ (11.1V/12.6V). - Các chân P- và P+ là ngỏ ra Tải và Sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin..
