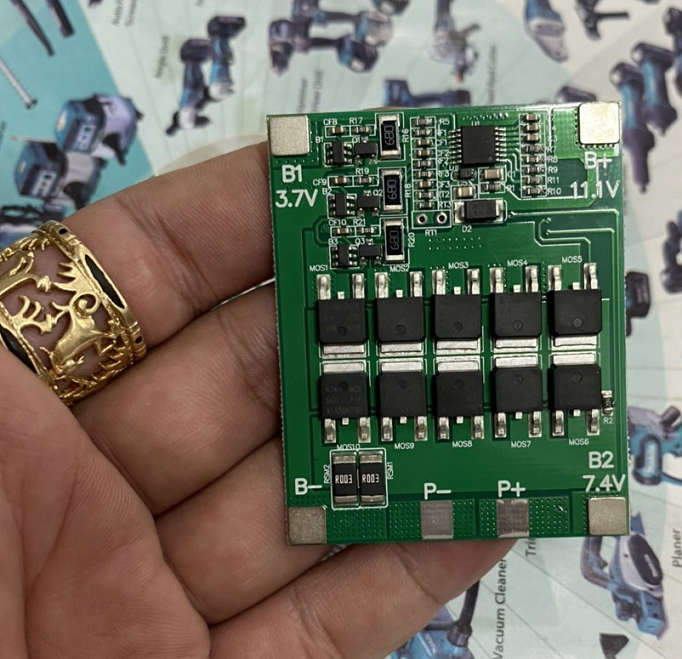

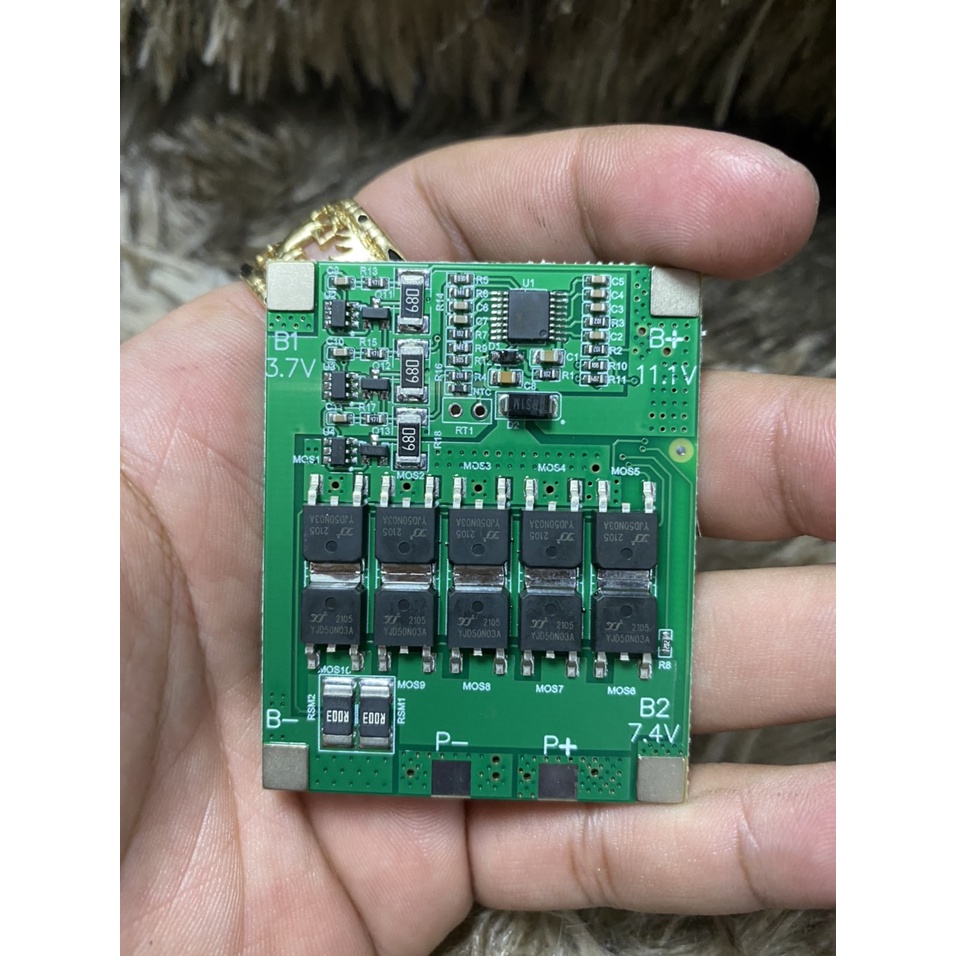

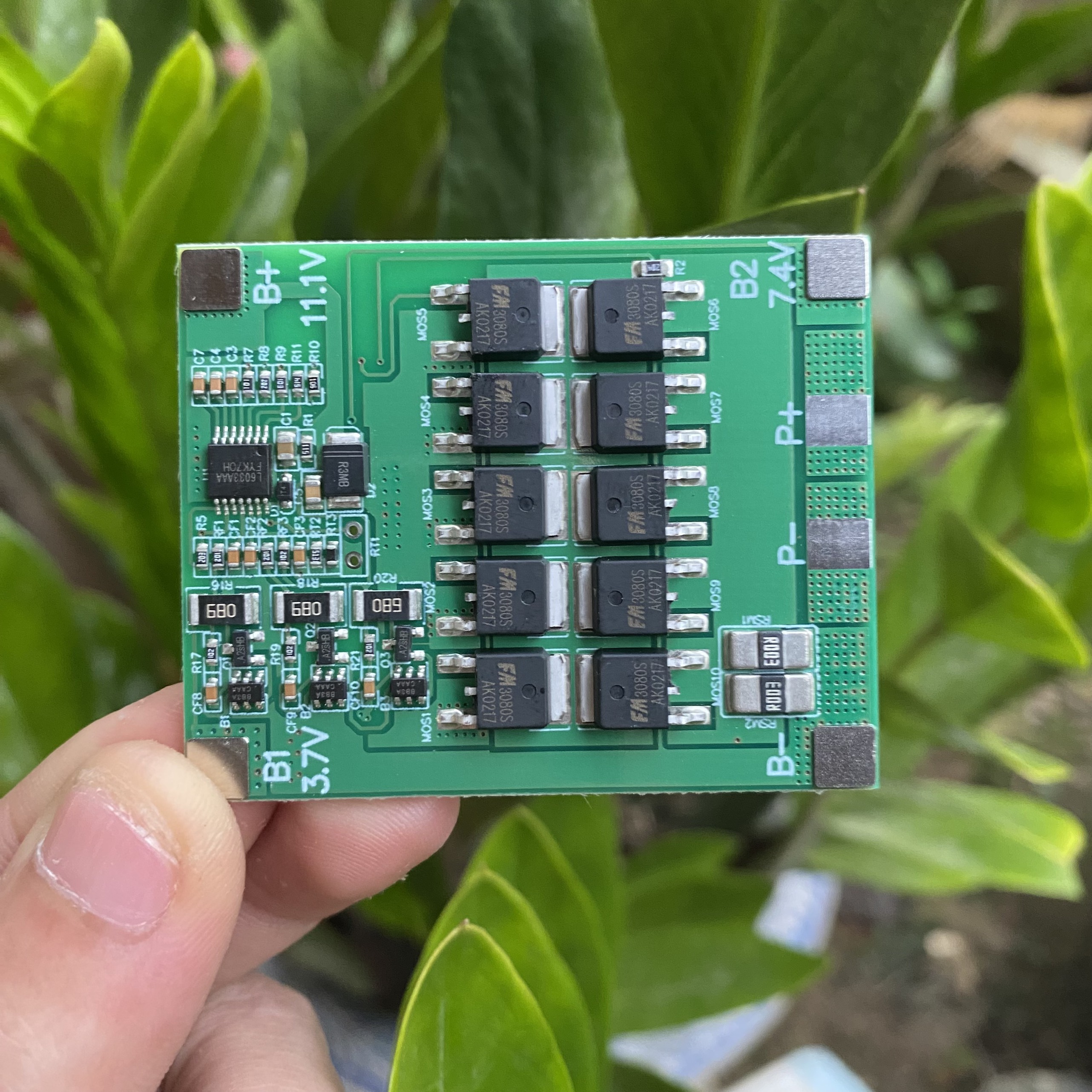

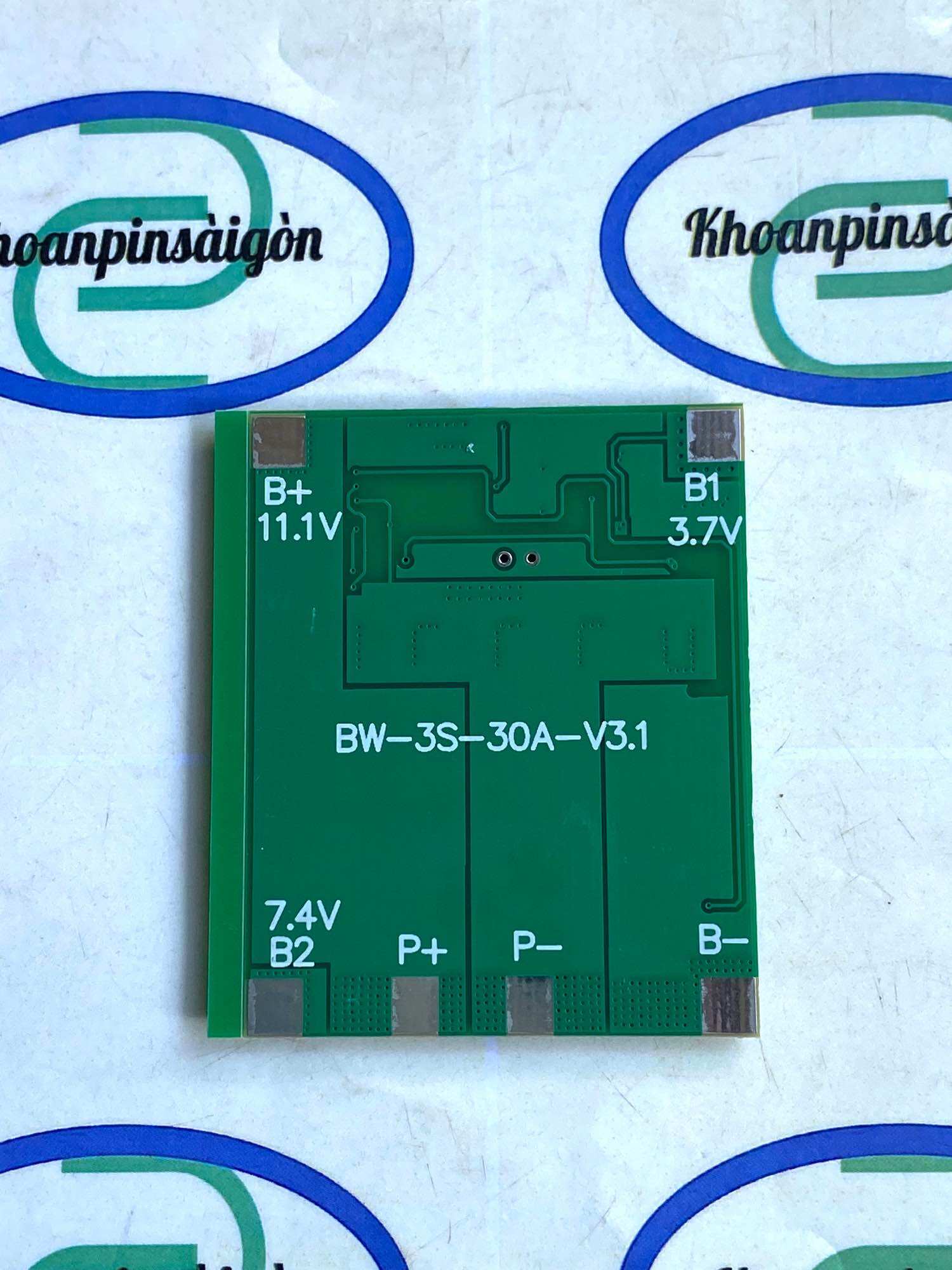

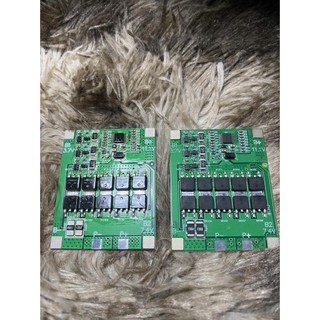

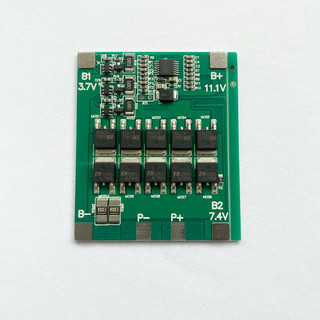

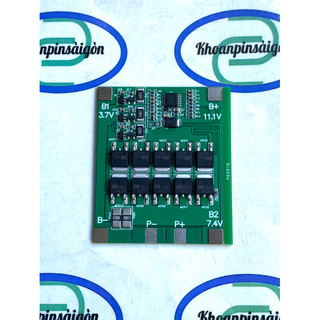

Mạch 3S BW 30A 12vol; V3.1

Mạch bảo vệ BW-3S- 30A-V3.1 cho cell pin lion 3s 12.6vol 30A dùng cho pin máy khoan, máy bắn vít, máy cắt, máy cưa và các thiết bị điện tử có điện áp từ 9.6vol, 12vol với dòng xả cao trên 30A. +Thông số mạch: - dùng sạc lion: 12.6-15vol - điện thế xả cạn 9.6vol - điện thế sạc đầy(bảo vệ và cân bằng cell pin) 12.6vol - dòng xả liên tục: 30A- 40A - dòng xả quá tải: > 60A + chức năng: - sạc cân bằng và bảo vệ cell pin - bảo vệ quá dòng và ngắn mạch + Số cell sử dụng: 3 cell Li-ion hoặc 3 cặp cell (6 cell) Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (9, 12 cell,...), tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn. + hàn theo thứ tự từ B-(0vol), B1(3,7v/4.2v), B2(7.4v/8.4v) và B+(11v/12.6v) + các chân p+ và p- là ngõ ra tải Và Sạc. Lưu ý: sạc thì ko mở máy, mở máy thì rút sạc ra.

** kích thước: dài 5.7cm; ngang 4.6cm**

............................................................................................................. .............................................................................................................
