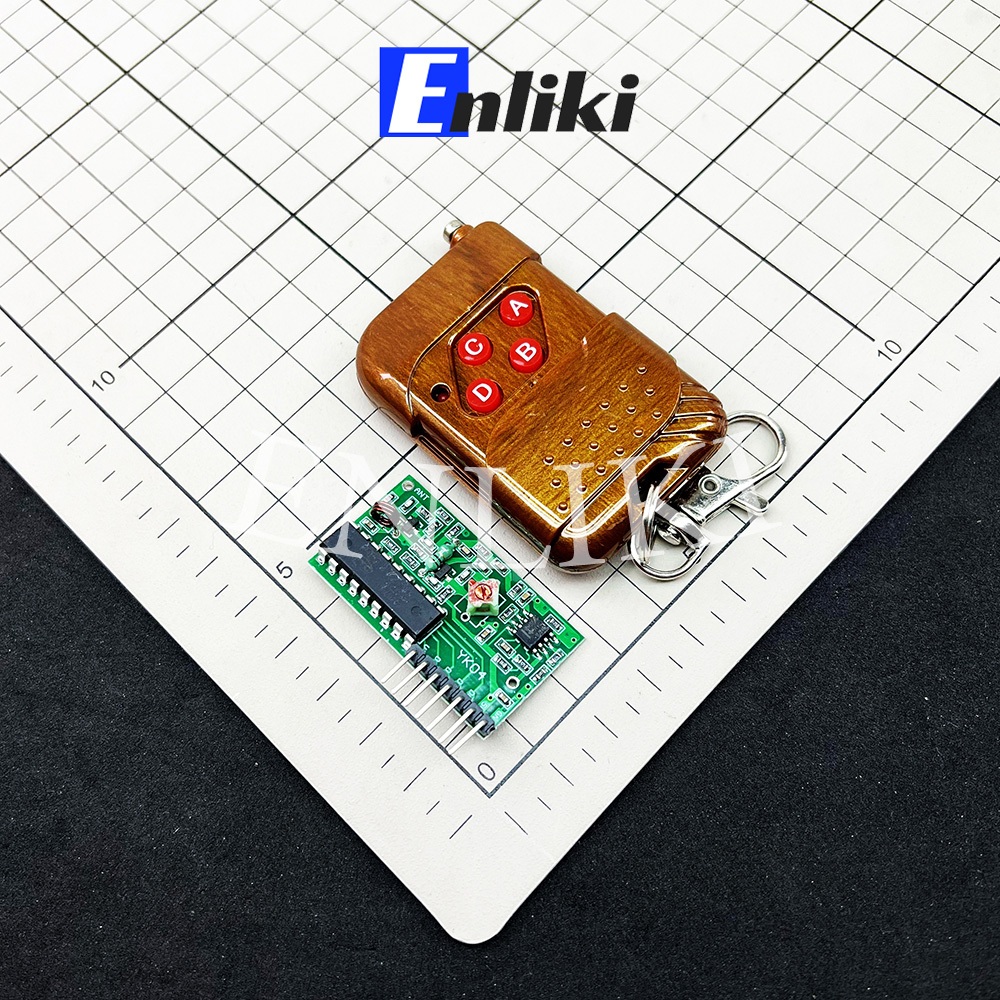

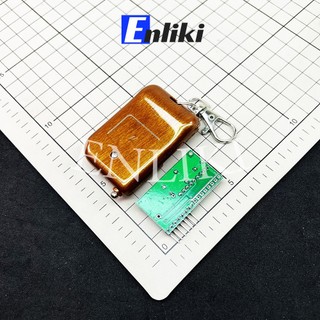

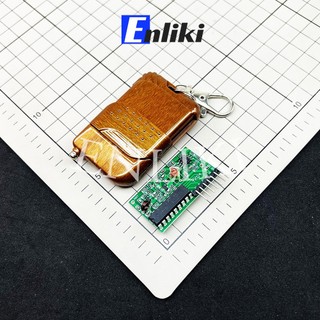

M4 Module Thu Phát RF 4 Kênh 315MHz

THÔNG SỐ KĨ THUẬT - Bộ sản phẩm gồm: Tay phát + Mạch thu - IC mã hóa: PT2272  - Số kênh tín hiệu: 4 kênh - Công suất truyền: 32mW  - Trở dao động: 4.7M - Dòng tiêu thụ: 3 – 15mA - Điện áp sử dụng: 5VDC - Cự li phát: 30 -50m (không có vật cản) - Kích thước: 52x27x10mm - Thứ tự chân Phát – Thu + A – D0  + B – D1 + C – D2 + D – D3  - Module Thu RF 315Mhz  - Điện áp sử dụng: 5V - Dòng điện tiêu thụ <4.5mA khi ở trạng thái nghỉ - IC giải mã PT2272-M4 - Trở dao động: 820K - Tần số thu: 315 Mhz - Độ nhạy: -105dB - Anten dài: 23cm - Sơ đồ chân: + VT: Chân trạng thái, có tín hiệu sóng sẽ kích lên mức 1. + D3: Chân Data out 3 + D2: Chân Data out 2 + D1: Chân Data out 1 + D0: Chân Data out 0 + 5V: Chân cấp nguồn 5V +  Chân Mass, cấp nguồn 0V + Ngoài ra còn có 1 lỗ ký hiệu ANT là chân nối anten ngoài - Sự khác nhau giữa các mạch nhận PT2272: + PT2272-M4: Kích không nhớ trạng thái, trong thời điểm kích chỉ giữ 1 trạng thái của 4bit, không kích 4bit trở về 0. + PT2272-L4: Kích nhớ trạng thái, trong thời điểm kích chỉ nhớ 1 trạng thái của 4 bit, không kích 4bit vẫn giữ trạng thái cũ, kích tiếp theo sẽ lưu trạng thái của 4 bit mới. + PT2272-T4: Kích nhớ trạng thái, 4bit hoạt động độc lập, trong thời điểm kích nhớ trạng thái của từng bit, không kích vẫn giữ trạng thái, kích tiếp theo sẽ chỉ thay đổi trạng thái của bit bị tác động. - Lưu ý: + Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acquy, nguồn Pin, không nên sử dụng nguồn xung (nguồn tổ ong) gây nhiễu cho thiết bị + Module RF là loại thiết bị rất dễ bị nhiễu tín hiệu nên cần kết nối dây tín hiệu và nguồn thật chắc chắn, tốt nhất nên hàn chân để kết nối với VĐK  --------------------------------------------------------------------------------------------------------------------------------------- ENLIKI cam kết: - Hình ảnh là ảnh thật của sản phẩm do Enliki tự chụp. - Các sản phẩm đã được kiểm tra trước khi giao hàng. - Bảo hành, đổi trả và hoàn tiền 100% với lỗi do nhà sản xuất (Sản phẩm phải còn nguyên tem, chưa qua sử dụng).! được hỗ trợ xử lý nhé! Cảm ơn quý khách đã tin tưởng và mua hàng tại Enliki!
