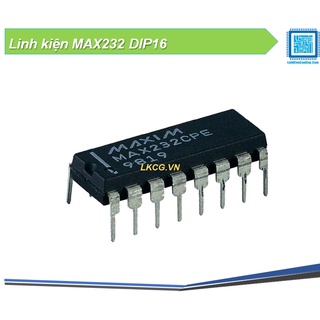

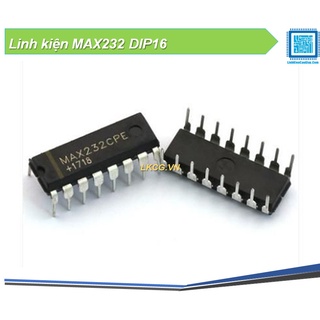

Linh kiện MAX232 DIP16

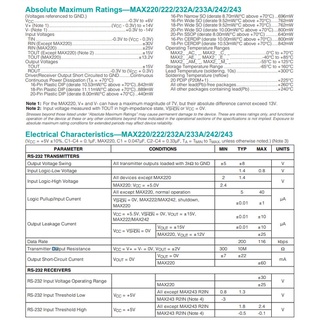

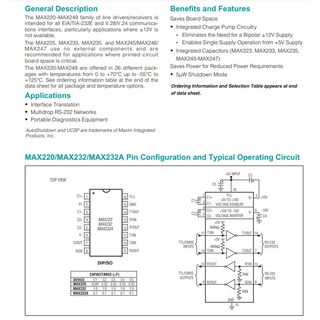

Linh kiện MAX232 DIP16 Mô tả sản phẩm Linh kiện MAX232 DIP16 Max232 là IC chuyên dùng cho giao tiếp giữa RS232 với thiết bị ngoại vi. Max232 là IC của hãng Maxim. Đây là IC chạy ổn định và được sử dụng phổ biến trong các mạch giao tiếp chuẩn RS232. Giá thành của Max232 phù hợp và tích hợp trong đó hai kênh truyền cho chuẩn RS232. Dòng tín hiệu được thiết kế cho chuẩn RS232. Mỗi đầu truyền ra và cổng nhận tín hiệu đều được bảo vệ chống lại sự phóng tính điện. Ngoài ra Max232 còn được thiết kế với nguồn +5V cung cấp nguồn công suất nhỏ. Chuẩn RS232 được thiết lập trước họ logic TTL rất lâu do vậy điện áp đầu vào và đầu ra của nó không tương thích với mức TTL. Trong RS232 thì mức logic 1 được biểu diễn từ điện áp -3v đến -25v trong khi đó mức 0 thì ứng với điện áp + 3v đến +25v làm cho điện áp -3v đến + 3v là không xácđịnh. Vì lý do này để kết nối một chuẩn RS232 bất kỳ đến một hệ vi điều khiển (PIC 16f877a) thì ta phải sử dụng các bộ biến đổi điện áp (như MAX232) để chuyển đổi các mức điện áp RS232 về các mức điện áp TTL sẽ được chấp nhận bởi các chân TxD và RxD của PIC 16f877a và ngược lại. Các IC MAX232 nhìn chung được coi như các bộ điều khiển. DATASHEET:   Thông số kĩ thuật   MAX232 EPE DIP-16 - Dual EIA 232 Drivers/ Receivers - Device Type: Line Driver / Receiver - Loại giao diện: RS232 - Dải điện áp cung cấp: 4,5V đến 5,5V - Loại gói: Nội tuyến kép - Số chân: 16 - Phạm vi nhiệt độ hoạt động: 0 ° C đến +70 ° C - Loại giao diện: RS232 - Mã sản phẩm: 232 - Loại gói: DIP - Giao diện: RS232, V.28 / V.24 - Người nhận: 2 - Thu phát: 2 - Tốc độ dữ liệu: 120Kb / giây - Phạm vi nhiệt độ: Thương mại - Điện áp cung cấp tối đa: 5,5V - Điện áp cung cấp tối thiểu: 4,5V - Nguồn cung hiện tại: 5mA - Line / Bus Driver / Bộ thu / Loại thu phát: Bộ phát tín hiệu CMOS Dual RS232 và bộ thu - Số chip: 232 - Số chức năng logic: 232   Hướng dẫn sử dụng Lưu ý sử dụng: - Trong quá trình hoạt động tín hiệu nhiễu nhiều, dẫn đến MAX232 nóng lên. Để khắc phục cần mắc thêm diode Xung vào chân truyền của cổng DB9 đến chân nhận của Max232   Bảo hành - Tất cả sản phẩm được đã được LKCG.VN kiểm tra và dãn tem trước khi gửi hàng - Chính sách bảo hành sản phẩm của LKCG.VN được áp dụng: Tại đây - Sản phẩm được kiểm tra khi quý khách yêu cầu. 1. Linh kiện IC, Chip bán dẫn, Linh kiện bán dẫn và Linh kiện điện tử nhỏ. Shop không bảo hành và đổi trả với bất cứ trường hợp nào.  2. Yêu cầu người mua cần phải có kiến thức về Kĩ thuật điện tử. 3. Nếu cần yêu cầu Kĩ thuật khách hàng liên hệ với shop trước khi mua 4. Quý khách lưu ý và cân nhắc trước khi mua. Hình ảnh   Từ khóa
