Linh kiện IC ULN2003

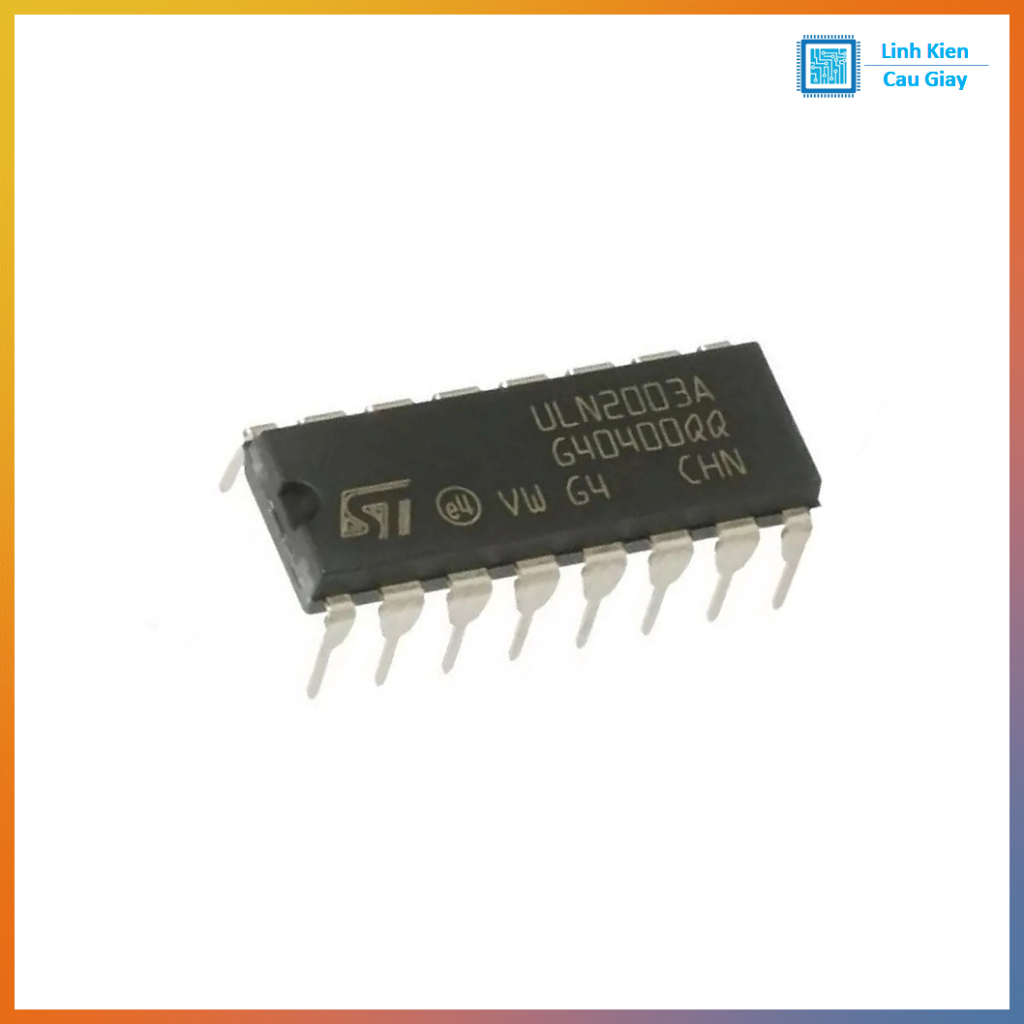

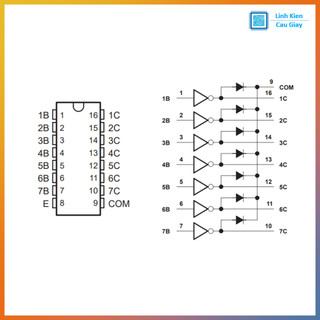

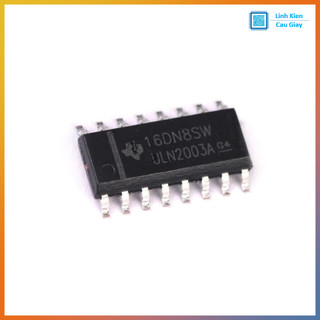

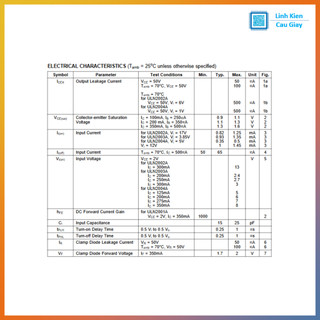

IC ULN2003 – IC driver kéo xuống 7 kênh Darlington (có diode) DIP16 / SOP16 Mô tả sản phẩm ULN2003 (thường gặp ULN2003A) là IC driver công suất 7 kênh dạng Darlington NPN dùng để kéo xuống mass (sink current). IC tích hợp sẵn diode dập xung (clamp diodes) để điều khiển tải cảm như relay, cuộn dây, motor bước, giúp bảo vệ mạch điều khiển. ULN2003 cực kỳ phổ biến trong các dự án Arduino/ESP32, điều khiển relay 5V/12V, motor bước 28BYJ-48, van điện từ, còi, LED công suất nhỏ… Phân loại Chân cắm DIP16: dễ hàn, dễ thay thế, phù hợp DIY Chân dán SOP16: gọn, phù hợp PCB SMD Ứng dụng Driver motor bước 28BYJ-48 (mạch ULN2003 phổ biến) Điều khiển relay 5V/12V/24V từ Arduino/ESP32/PLC Kéo tải cuộn hút: van điện từ, còi, solenoid Đệm dòng cho LED/đèn báo (khi cần kéo xuống) Giao tiếp điều khiển tải từ IC logic 74HC/MCU ra tải thực tế Sơ đồ chân Nhìn từ mặt trên IC, rãnh khuyết ở phía trên: 1: IN1 2: IN2 3: IN3 4: IN4 5: IN5 6: IN6 7: IN7 8: GND (E) 9: COM (nối về V+ để dùng diode dập xung) 10: OUT7 11: OUT6 12: OUT5 13: OUT4 14: OUT3 15: OUT2 16: OUT1 Cách đấu tải chuẩn (kéo xuống mass) V+ → Tải (relay/cuộn dây/đèn) → OUTx của ULN2003 GND chung: GND MCU nối chung GND ULN2003 COM (chân 9): nối về V+ của tải khi điều khiển tải cảm (relay/cuộn dây) để diode dập xung hoạt động Thông số kĩ thuật Số kênh: 7 kênh Darlington (NPN) Kiểu ngõ ra: Sink (kéo xuống GND), ngõ ra hở cực góp (open collector) Điện áp chịu tải: thường tới ~50V (tùy phiên bản/hãng) Dòng mỗi kênh: mức vài trăm mA (thường ~500mA đỉnh, khuyến nghị thấp hơn để mát) Tích hợp: diode clamp dập xung cho tải cảm (nối qua COM) Đóng gói: DIP-16 (chân cắm), SOP/SOIC-16 (chân dán) Hướng dẫn sử dụng Nối GND chung GND MCU ↔ GND ULN2003 (chân 8) Nối tín hiệu điều khiển Chân IN1…IN7 nhận tín hiệu từ Arduino/ESP32/PLC (mức HIGH thường sẽ kích kênh) Nối tải V+ → Tải → OUTx (OUT1…OUT7) Nếu tải là cuộn dây/relay/van Nối COM (chân 9) về V+ để diode dập xung bảo vệ Lưu ý ULN2003 là “kéo xuống”, không phải cấp nguồn ra tải Tải dòng lớn/đóng lâu nên tản nhiệt và không chạy sát giới hạn Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #LinhKiệnĐiệnTử #ULN2003 #ULN2003A #ICDriver #Darlington #DriverRelay #DriverĐộngCơBước #28BYJ48 #DiodeDậpXung #DIP16 #SOP16 #ICChânCắm #ICChânDán #SMD #Arduino #ESP32 #DIYĐiệnTử #LinhKiệnCầuGiấy
