Linh kiện IC CD4093

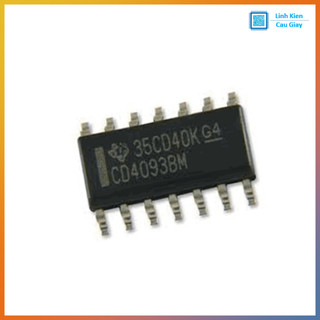

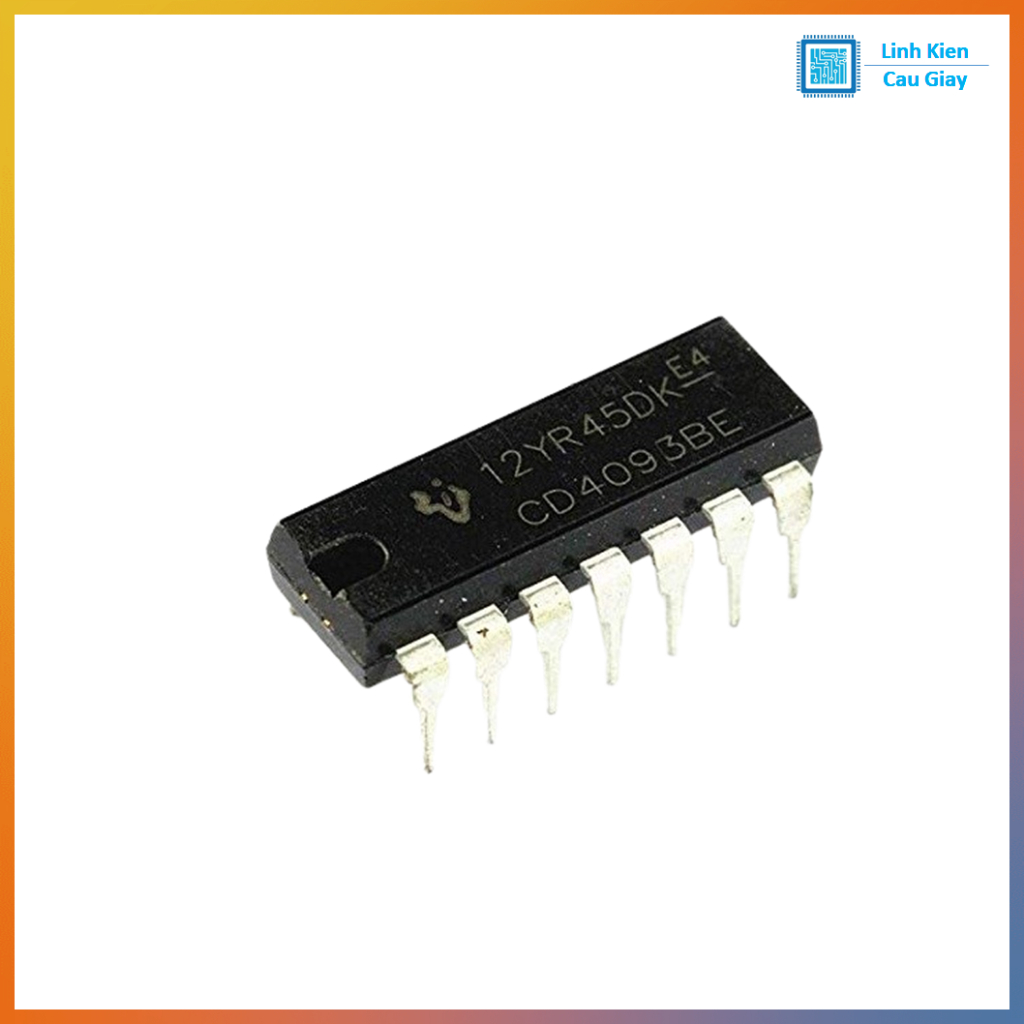

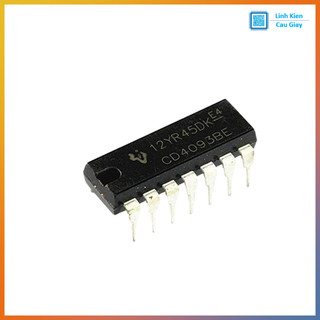

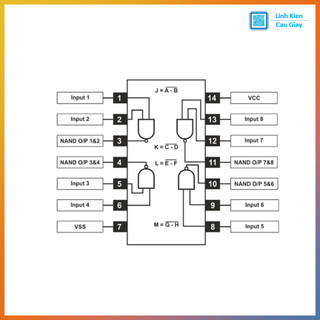

IC CD4093 – IC 4 cổng NAND Schmitt Trigger (DIP14/SOP14) Mô tả sản phẩm IC CD4093 (CD4093B) là IC gồm 4 cổng NAND Schmitt Trigger (Quad 2-Input NAND Schmitt Trigger), cực kỳ phổ biến trong mạch tạo dao động, tạo xung chống dội phím (debounce), mạch trễ, mạch tạo xung vuông từ tín hiệu nhiễu, và các mạch logic DIY. Nhờ đặc tính Schmitt Trigger (có ngưỡng vào có hysteresis), CD4093 giúp tín hiệu ổn định hơn khi dùng RC, công tắc cơ, cảm biến… Sản phẩm có 2 phân loại: DIP14 chân cắm (dễ test/breadboard) và SOP14 chân dán (gọn, lắp PCB SMD). CD4093 chứa 4 cổng NAND 2 ngõ vào, mỗi cổng có Schmitt Trigger ở đầu vào → giúp lọc nhiễu, tạo biên vuông rõ ràng. Có thể dùng như cổng NAND thường, hoặc kết hợp RC để tạo dao động/định thời rất đơn giản. Phân loại: Chân cắm DIP14: phù hợp học tập, sửa chữa, cắm test Chân dán SOP14: phù hợp sản xuất, PCB nhỏ gọn Ứng dụng Mạch tạo dao động RC (clock), mạch nháy LED Mạch chống dội nút nhấn (debounce) cho mạch số Mạch trễ đơn giản (delay) bằng RC Tạo xung vuông từ tín hiệu chậm/nhiễu (lọc rung) Mạch điều khiển còi/buzzer, mạch báo hiệu, logic liên động Sơ đồ chân Pin 1: 1A (Input) Pin 2: 1B (Input) Pin 3: 1Y (Output) Pin 4: 2A (Input) Pin 5: 2B (Input) Pin 6: 2Y (Output) Pin 7: VSS (GND) Pin 8: 3Y (Output) Pin 9: 3A (Input) Pin 10: 3B (Input) Pin 11: 4Y (Output) Pin 12: 4A (Input) Pin 13: 4B (Input) Pin 14: VDD (+Nguồn) Thông số kĩ thuật Loại IC: Quad 2-Input NAND Schmitt Trigger (CMOS 4000) Số cổng: 4 cổng NAND Schmitt Số chân: 14 chân Nguồn hoạt động: dải rộng kiểu CMOS 4000 (thường dùng 5V–12V; tùy datasheet có thể cao hơn) Đóng gói: DIP14 (chân cắm), SOP14 (chân dán) Hướng dẫn sử dụng Cấp nguồn: VDD (pin14) và GND VSS (pin7) Dùng như cổng NAND: đưa tín hiệu vào A/B, lấy ra Y Tạo dao động: dùng 1 cổng NAND + RC hồi tiếp (R từ output về input, C xuống GND) → tạo xung vuông ổn định nhờ Schmitt Chống dội nút: cho nút nhấn + RC vào ngõ vào NAND Schmitt để ra tín hiệu sạch Nếu kéo LED/buzzer/relay: nên qua transistor + điện trở hạn dòng (và diode dập xung khi kéo relay) Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #ICCD4093 #CD4093B #NANDSchmitt #SchmittTrigger #ICcổngNAND #ICCMOS #DIP14 #SOP14 #linhkiệnđiệntử #điệntửDIY #tạoxung #chốngdộiphím #mạchdaođộng
