Linh kiện IC CD4081

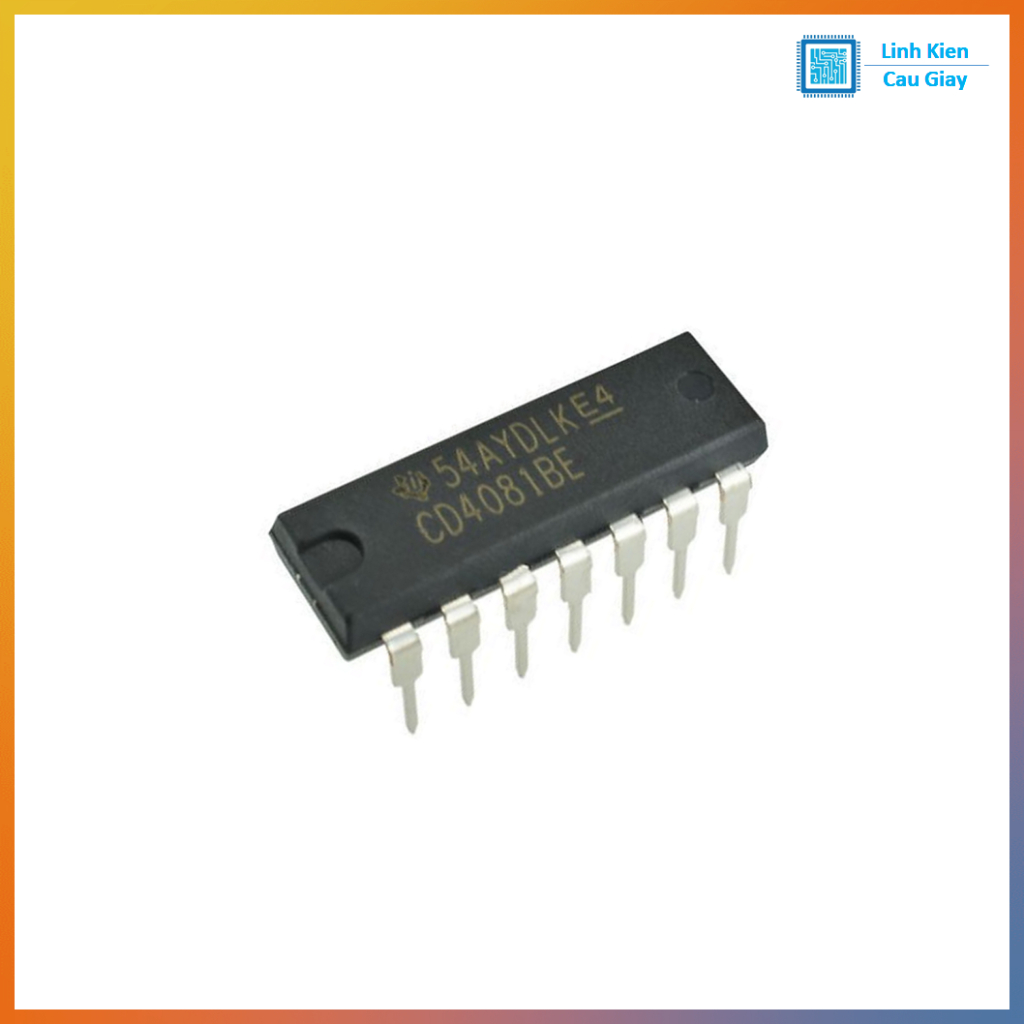

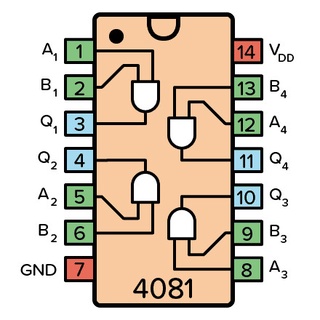

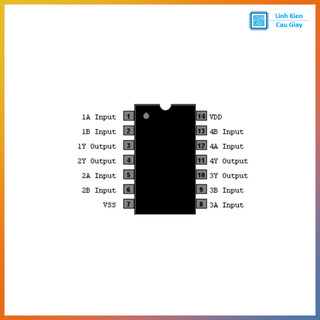

IC CD4081 – IC cổng AND 2 ngõ vào (4 cổng) Mô tả sản phẩm IC CD4081 (CD4081B) là IC logic CMOS gồm 4 cổng AND 2 ngõ vào (Quad 2-Input AND Gate), dùng để thực hiện phép AND trong mạch số: chỉ khi cả 2 tín hiệu vào đều mức 1 thì ngõ ra mới lên 1. CD4081 nổi bật vì nguồn hoạt động dải rộng kiểu CMOS 4000, tiêu thụ thấp, dễ dùng cho DIY, học tập, sửa chữa và các mạch điều khiển liên động. Phù hợp kết hợp với Arduino/ESP32/STM32 (làm khối logic rời), mạch khóa điều kiện, mạch an toàn, mạch chống sai trạng thái. CD4081 tích hợp 4 cổng AND độc lập, mỗi cổng có 2 input (A, B) và 1 output (Y). IC xử lý logic mức cao/thấp theo chuẩn CMOS, dùng để ghép điều kiện: ví dụ “chỉ cho phép chạy khi A=1 và B=1”, hoặc kết hợp nhiều điều kiện bằng cách mắc nối tiếp nhiều cổng. Ứng dụng Mạch logic điều kiện (interlock): bật thiết bị khi đủ 2 điều kiện Mạch khóa an toàn, chống kích nhầm Ghép tín hiệu cảm biến (2 tín hiệu cùng đúng → kích hoạt) Học tập thực hành cổng logic AND Kết hợp với các IC 4000 khác để tạo mạch điều khiển số Sơ đồ chân Pin 1: 1A Pin 2: 1B Pin 3: 1Y Pin 4: 2A Pin 5: 2B Pin 6: 2Y Pin 7: VSS (GND) Pin 8: 3Y Pin 9: 3A Pin 10: 3B Pin 11: 4Y Pin 12: 4A Pin 13: 4B Pin 14: VDD (+Nguồn) Thông số kĩ thuật Loại IC: Quad 2-Input AND Gate (CMOS 4000) Số cổng: 4 cổng AND Số chân: 14 chân Nguồn hoạt động: dải rộng kiểu CMOS 4000 (thường dùng 5V–12V; tùy datasheet có thể cao hơn) Đóng gói phổ biến: DIP14 (chân cắm), SOP14 (chân dán) Hướng dẫn sử dụng Bước 1: Cấp nguồn VDD (pin14) và GND VSS (pin7) Bước 2: Đưa tín hiệu vào cổng (ví dụ pin1 & pin2), lấy ra tại pin3 Bước 3: Logic AND: Output = 1 khi cả 2 Input = 1; các trường hợp còn lại Output = 0 Bước 4: Không để chân input “trôi” (floating) → kéo lên/kéo xuống bằng điện trở nếu cần Bước 5: Nếu điều khiển tải (LED/relay) → dùng transistor/driver, không kéo trực tiếp tải lớn từ chân IC Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #ICCD4081 #CD4081B #cổngAND #IClogic #CMOS4000 #DIP14 #SOP14 #linhkiệnđiệntử #điệntửDIY #mạchlogic #mạchđiềukiện
