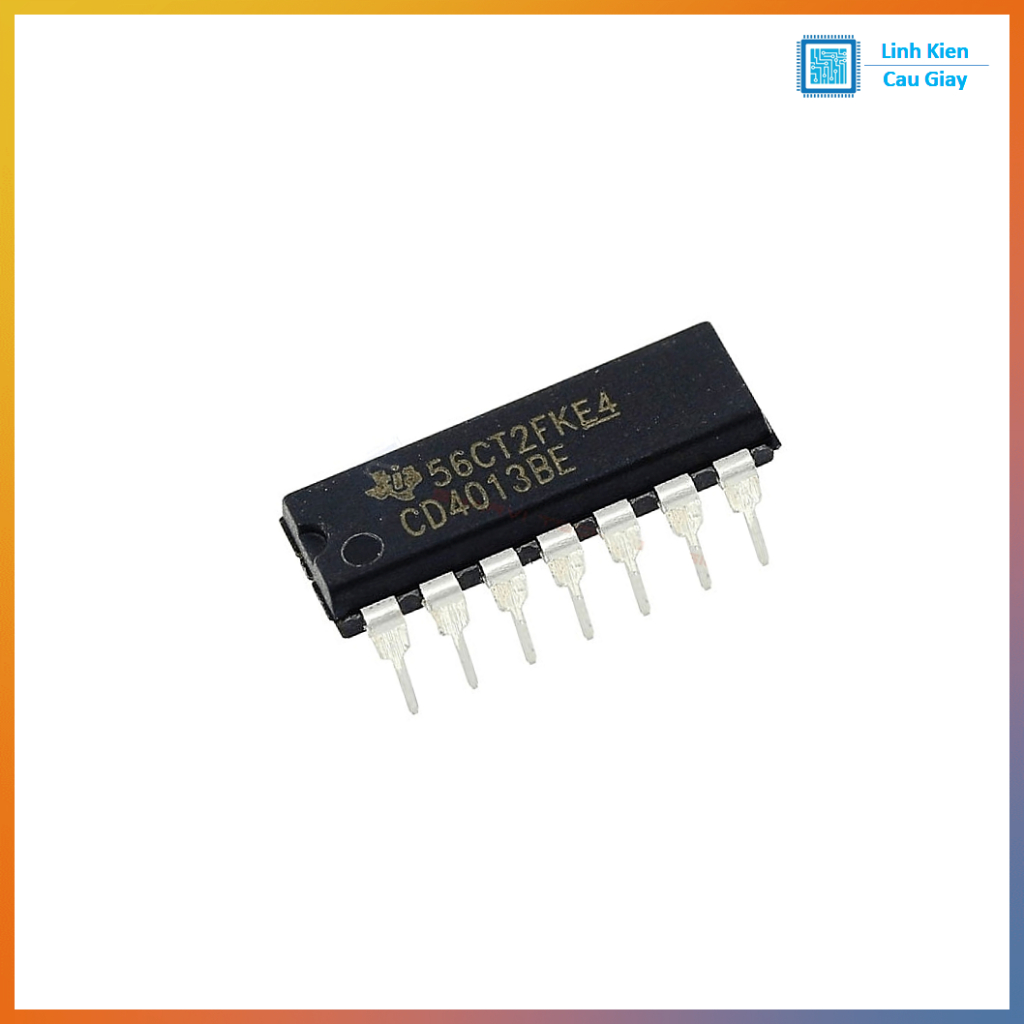

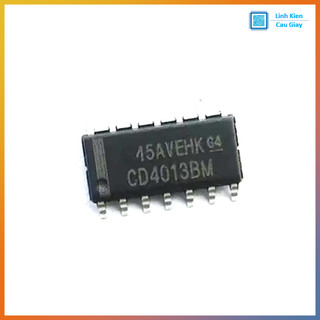

Linh kiện IC CD4013

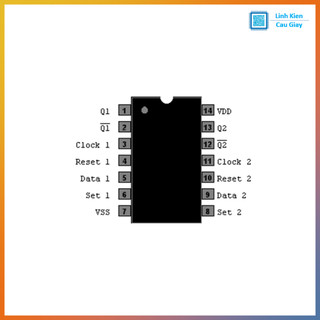

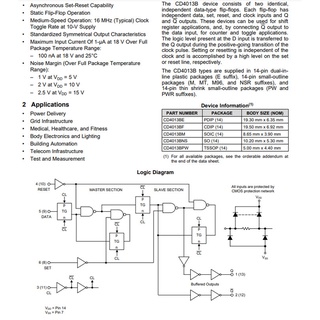

IC CD4013 – IC Flip-Flop D Kép (2 D Flip-Flop) / IC Chốt Nhớ Trạng Thái Mô tả sản phẩm IC CD4013 là IC gồm 2 flip-flop D độc lập (Dual D-Type Flip-Flop) thuộc họ CMOS 4000, dùng để chốt/nhớ trạng thái, chia tần 2, tạo mạch bật/tắt (toggle), chống dội nút nhấn, đồng bộ tín hiệu và tạo mạch điều khiển logic ổn định. CD4013 rất phổ biến trong mạch số, DIY Arduino/ESP32, mạch điều khiển, mạch tạo xung và học tập vì dễ dùng, tiêu thụ thấp, chạy điện áp rộng. CD4013 tích hợp 2 khối D flip-flop độc lập, mỗi khối có ngõ vào D, xung CLK, SET và RESET, cùng 2 ngõ ra Q và /Q. Khi có cạnh xung clock (thường là cạnh lên), flip-flop sẽ “chốt” giá trị tại chân D và xuất ra Q tương ứng. Chân SET/RESET giúp đặt trạng thái 1 hoặc 0 trực tiếp, rất hữu ích để khởi tạo hoặc điều khiển ưu tiên. CD4013 có thể cấu hình thành mạch toggle (bật/tắt) bằng cách nối /Q về D để mỗi xung clock đổi trạng thái một lần. Ứng dụng Mạch bật/tắt 1 nút nhấn (toggle ON/OFF) cho LED/relay (qua tầng đệm) Chia tần 2 (frequency divider /2) – tạo xung 50% duty từ xung vào Chống dội nút nhấn (debounce) và chốt trạng thái ổn định Đồng bộ tín hiệu, tạo mạch nhớ trạng thái, mạch điều khiển liên động Mạch học tập logic số: flip-flop, latch, counter đơn giản (ghép tầng) Sơ đồ chân Mỗi flip-flop (có 2 cái trong IC) gồm: D: Data input (dữ liệu vào) CLK: Clock (xung chốt) SET (PRESET): đặt Q = 1 RESET (CLEAR): đặt Q = 0 Q và /Q: ngõ ra thuận và ngõ ra đảo Nguồn VDD: nguồn dương VSS: GND Thông số kĩ thuật Chức năng: Dual D-type flip-flop (2 kênh) Công nghệ: CMOS 4000 series Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể) Ngõ ra: Q và /Q cho mỗi flip-flop Có SET/RESET độc lập từng kênh Tiêu thụ: thấp (CMOS) Đóng gói phổ biến: DIP-14 (chân cắm), SOP-14 (chân dán) Hashtag #ICCD4013 #CD4013 #FlipFlopD #ICChốtNhớ #ICToggle #ChiaTần2 #MạchBậtTắt #ChốngDộiNútNhấn #CMOS4000 #LinhKiệnĐiệnTử #DIP14 #SOP14 #Arduino
