Linh kiện IC CD4001

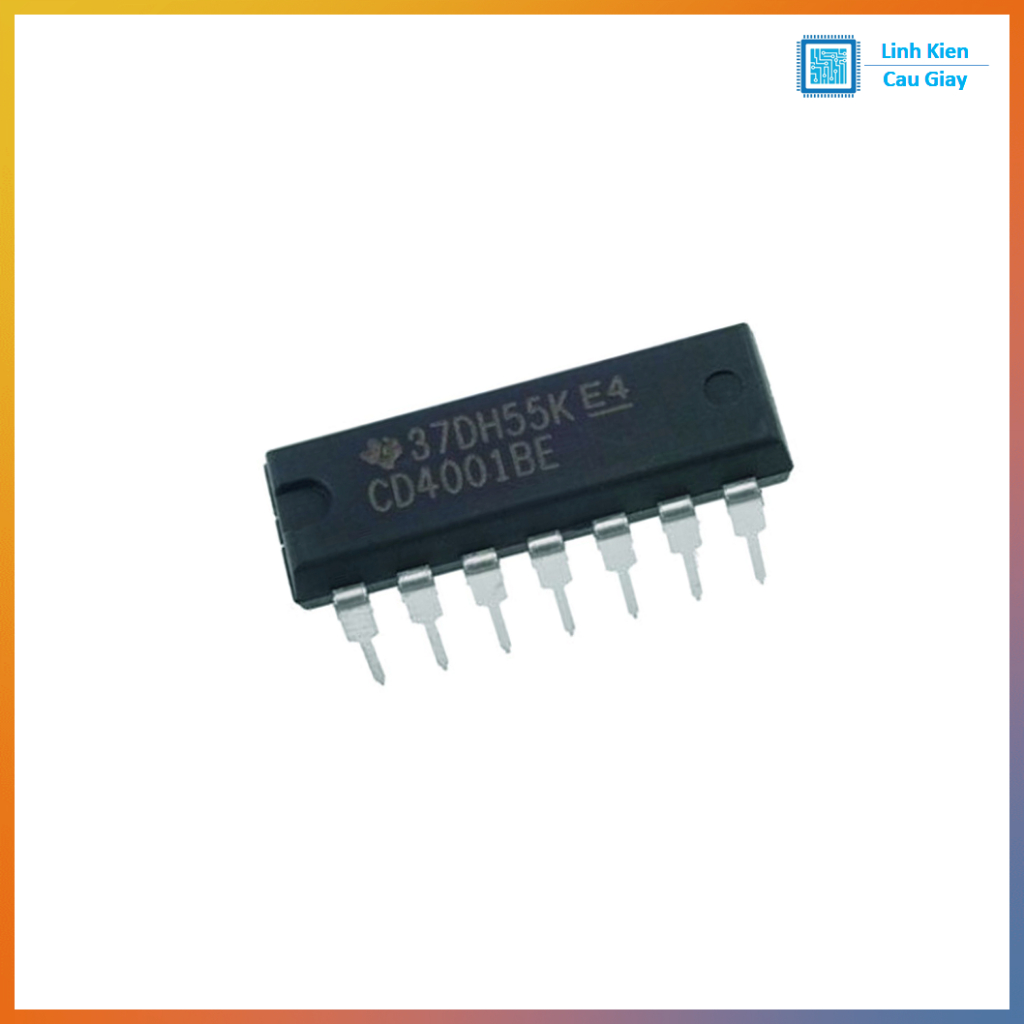

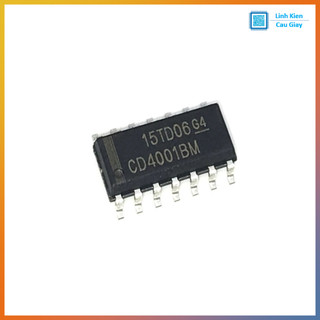

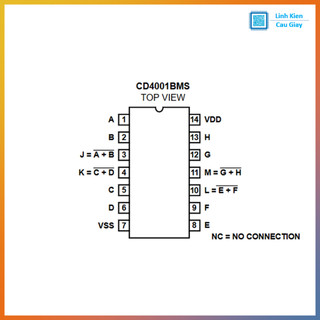

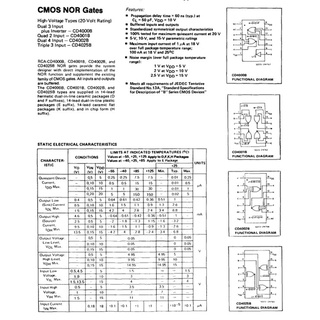

IC CD4001 – IC Cổng NOR 4 Cổng (NOR 2 Ngõ Vào) Mô tả sản phẩm IC CD4001 là IC logic CMOS họ 4000 gồm 4 cổng NOR 2 ngõ vào (Quad 2-Input NOR Gate). CD4001 được dùng rất nhiều trong mạch logic số cơ bản, tạo chốt RS latch, tạo dao động RC đơn giản, đảo tín hiệu (nối chung 2 ngõ vào), mạch điều khiển liên động và kit học tập. Ưu điểm: chạy điện áp rộng, tiêu thụ thấp, dễ dùng, phù hợp DIY và sửa chữa mạch điện tử. CD4001 tích hợp 4 cổng NOR độc lập. Cổng NOR cho ra mức “1” chỉ khi cả hai đầu vào đều “0”; chỉ cần một đầu vào lên “1” thì đầu ra sẽ về “0”. Đây là một cổng logic “cơ bản” có thể dùng để tạo nhiều hàm logic khác nhau khi ghép mạch. CD4001 đặc biệt hay dùng làm mạch chốt RS (RS latch) để nhớ trạng thái, hoặc làm cổng NOT bằng cách nối chung 2 đầu vào. Ứng dụng Mạch logic số cơ bản: NOR, NOT, OR (ghép cổng), các mạch điều kiện Mạch chốt RS latch (nhớ trạng thái), mạch chống dội nút nhấn Mạch tạo dao động RC đơn giản, mạch nhấp nháy LED (tùy cấu hình) Mạch điều khiển liên động: khóa/mở theo điều kiện logic Mạch học tập: thực hành bảng chân trị, cổng logic CMOS Sơ đồ chân  (Pinout – tổng quan, DIP14/SOP14 phổ biến) CD4001 thường dạng 14 chân gồm: 4 cổng NOR: mỗi cổng có 2 chân IN và 1 chân OUT VDD: nguồn dương VSS: GND Quad NOR” = 4 cổng giống nhau, dùng độc lập. Thông số kĩ thuật Chức năng: Quad 2-input NOR gate Công nghệ: CMOS 4000 series Điện áp hoạt động (VDD): thường 3V–15V (tùy hãng/biến thể) Số cổng: 4 cổng NOR, mỗi cổng 2 input Tiêu thụ: thấp (CMOS) Đóng gói phổ biến: DIP-14 (chân cắm), SOP-14 (chân dán) Hashtag #ICCD4001 #CD4001 #ICLogic #CổngNOR #NORGate #CMOS4000 #LinhKiệnĐiệnTử #DIP14 #SOP14 #MạchLogicSố #MạchChốngDội #RSLatch #Arduino #DIYĐiệnTử
