Linh kiện IC 74HC164

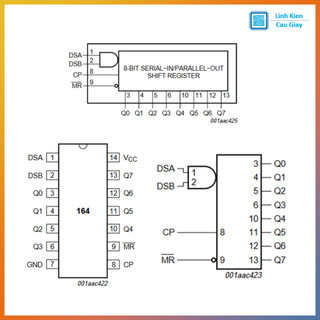

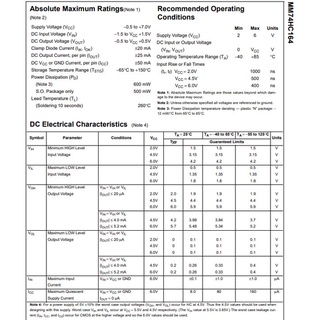

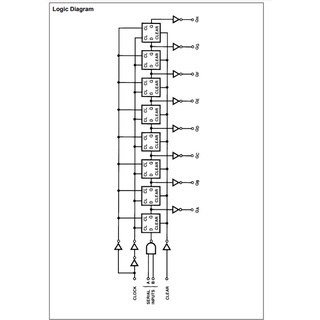

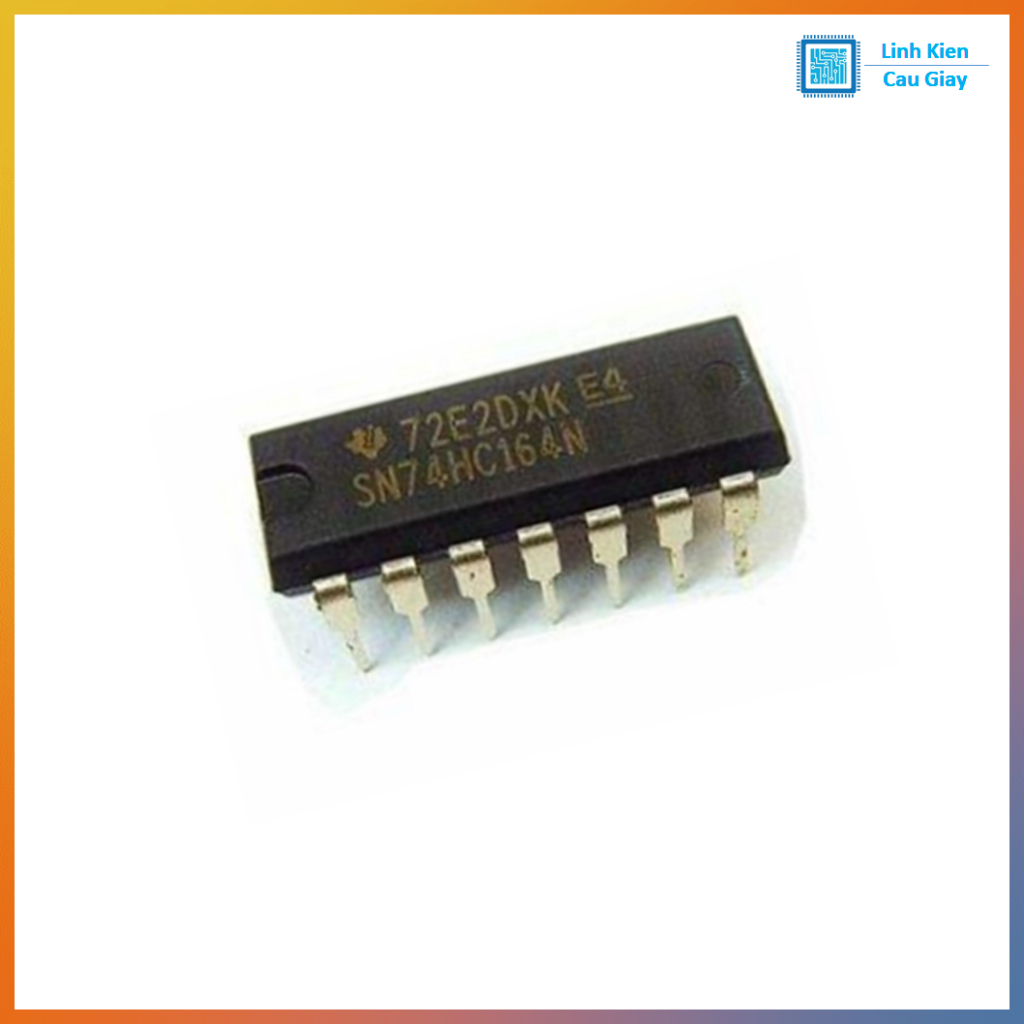

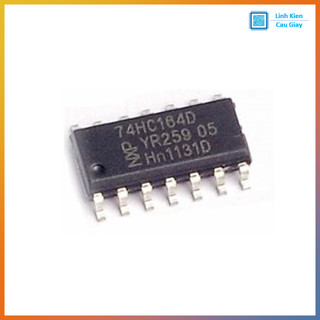

IC 74HC164 – IC thanh ghi dịch 8 bit (SIPO) DIP14 / SOP14 Mô tả sản phẩm IC 74HC164 là thanh ghi dịch 8 bit kiểu Serial-In / Parallel-Out (SIPO): dữ liệu được đưa vào dạng nối tiếp (serial) theo xung clock, sau đó xuất ra 8 chân song song (Q0…Q7). IC có chân xóa (CLR/MR) mức thấp để reset toàn bộ đầu ra về 0. 74HC164 rất hữu ích khi cần mở rộng số chân xuất của vi điều khiển để điều khiển LED, 7 đoạn, relay (qua driver),… chỉ với vài chân điều khiển. Lưu ý: 74HC164 không có chốt lưu (latch) như 74HC595, nên đầu ra sẽ thay đổi theo quá trình dịch (phù hợp nhiều ứng dụng quét/hiển thị, hoặc cần ổn định thì dùng thêm latch ngoài/đổi sang 74HC595). Ứng dụng Mở rộng chân xuất điều khiển LED, dải LED đơn, ma trận LED (kết hợp quét) Điều khiển LED 7 đoạn/hiển thị (kết hợp driver và quét) Tạo tín hiệu điều khiển nhiều kênh từ ít chân MCU (Arduino/ESP32/STM32) Tạo chuỗi dữ liệu dịch cho các mạch số học tập STEM Điều khiển relay/transistor/ULN2803 theo 8 kênh (tùy tải) Sơ đồ chân Nhìn từ mặt trên IC, rãnh khuyết ở phía trên: 1: A (Serial Data In A) 2: B (Serial Data In B) 3: Q0 4: Q1 5: Q2 6: Q3 7: GND 8: CP / CLK (Clock) 9: CLR / MR (Clear, active LOW) 10: Q4 11: Q5 12: Q6 13: Q7 14: VCC Ghi nhớ nhanh: GND chân 7, VCC chân 14. Hai chân A và B thường được AND nội bộ (tùy datasheet), thực tế hay nối chung A=B để làm 1 chân DATA. Thông số kĩ thuật Chức năng: 8-bit Serial-In Parallel-Out Shift Register Điện áp hoạt động (VCC): 2V đến 6V (phổ biến 3.3V / 5V) Ngõ ra: Q0…Q7 mức logic CMOS Chân xóa: CLR/MR active LOW (reset toàn bộ về 0) Tốc độ: nhanh, phù hợp mạch số Đóng gói: DIP-14 / SOP-14 Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #LinhKiệnĐiệnTử #IC74HC164 #ICLogic #ThanhGhiDịch #ShiftRegister #SIPO #NốiTiếpRaSongSong #MởRộngChânIO #DIP14 #SOP14 #ICChânCắm #ICChânDán #SMD #Arduino #ESP32 #DIYĐiệnTử #LinhKiệnCầuGiấy
