Linh kiện IC 74HC04

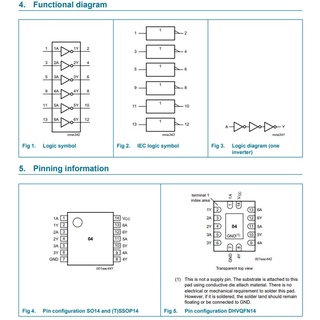

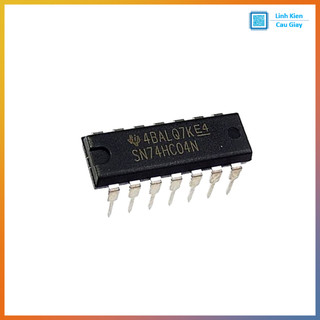

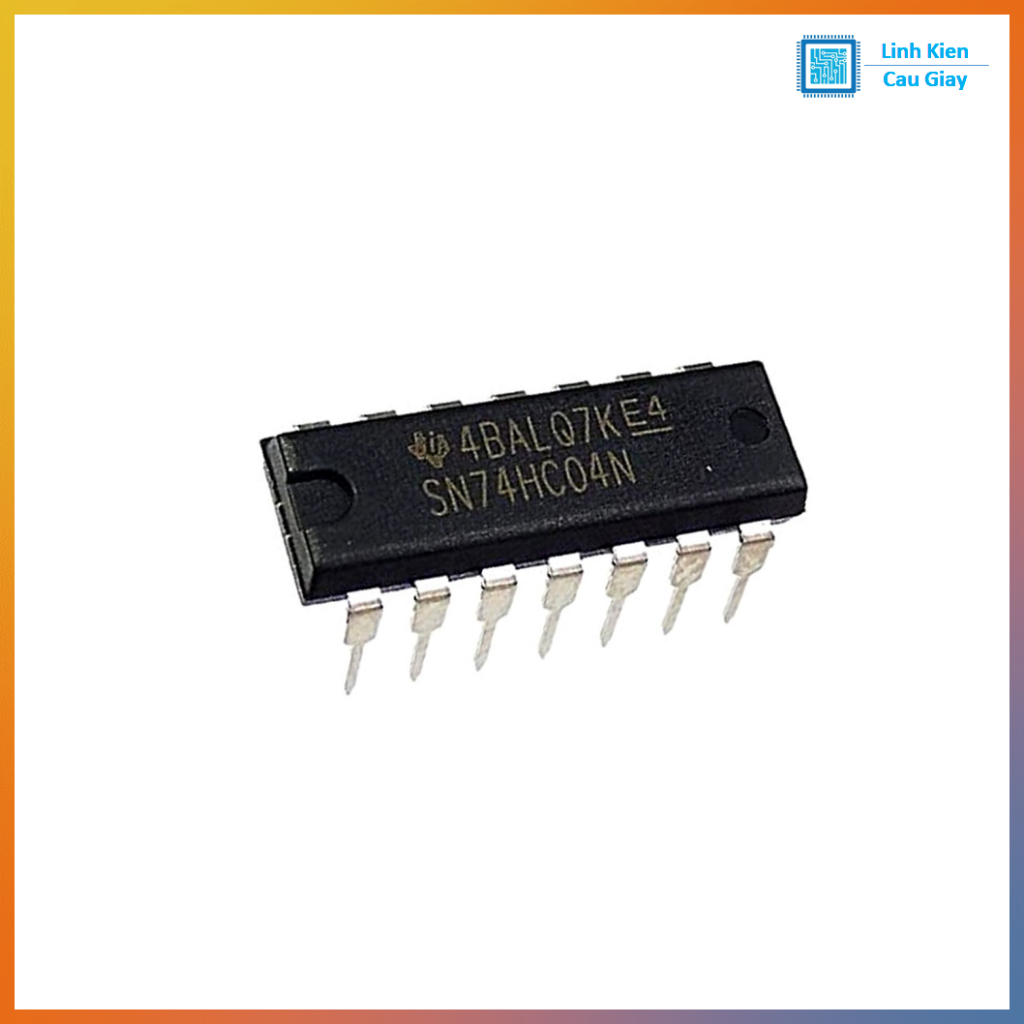

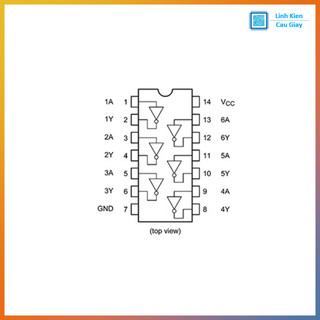

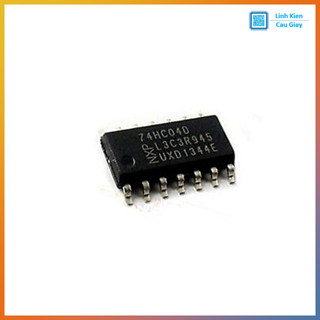

IC 74HC04 – IC Đảo 6 Cổng (Cổng NOT) Hex Inverter Mô tả sản phẩm IC 74HC04 là IC logic họ 74HC gồm 6 cổng đảo (Hex Inverter/NOT Gate), dùng để đảo mức tín hiệu, đệm tín hiệu, tạo xung/dao động RC đơn giản và xử lý logic tốc độ cao hơn dòng CD4000. 74HC04 chạy tốt ở 3.3V và 5V nên rất hợp Arduino/ESP32/STM32, mạch số, mạch điều khiển, mạch tạo clock và kit học tập. Thường có dạng chân cắm DIP-14 và chân dán SOP-14/TSSOP-14. 74HC04 tích hợp 6 cổng đảo độc lập: tín hiệu vào mức 1 sẽ ra mức 0 và ngược lại. Nhờ tốc độ chuyển mạch nhanh của họ 74HC, IC phù hợp để đảo xung clock, tạo tín hiệu enable/disable dạng đảo, tạo bộ đệm tín hiệu khi cần tách tải, và có thể ghép mạch RC để tạo dao động cơ bản (nhấp nháy LED, tạo clock đơn giản). Ứng dụng Đảo tín hiệu logic: /EN, /CS, đảo xung PWM, đảo clock Đệm tín hiệu: tách tải cho GPIO, tăng ổn định khi dây dài hoặc nhiều ngõ vào treo chung Tạo xung/dao động RC đơn giản, mạch nhấp nháy LED (tùy cấu hình) Ghép logic: tạo NAND/NOR, mạch điều kiện (kết hợp IC khác) Mạch học tập: thực hành cổng NOT, bảng chân trị Sơ đồ chân IC dạng 14 chân gồm 6 cặp IN/OUT và nguồn: VCC: nguồn dương (3.3V hoặc 5V) GND: mass Các cổng: 1A→1Y, 2A→2Y, 3A→3Y, 4A→4Y, 5A→5Y, 6A→6Y  “Hex inverter” = 6 cổng NOT trong 1 IC. Thông số kĩ thuật Loại: Hex inverter (6 cổng đảo) Điện áp hoạt động: 2V–6V (phổ biến dùng 3.3V/5V) Số cổng: 6 Tốc độ: nhanh (họ 74HC) Đóng gói: DIP-14 (chân cắm), SOIC-14/TSSOP-14 (chân dán) Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #74HC04 #IC74HC04 #CổngNOT #HexInverter #LogicInverter #ICLogic #LogicGate #LinhKiệnĐiệnTử #DIP14 #SOP14 #TSSOP14 #Arduino #ESP32 #STM32 #MạchLogicSố
