Linh kiện IC 74HC00

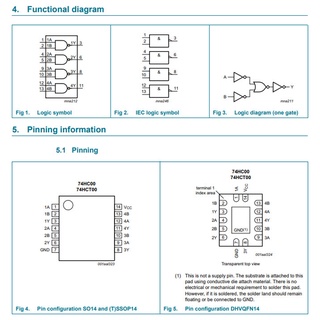

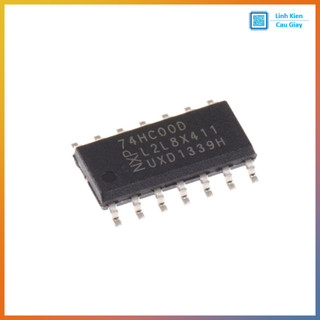

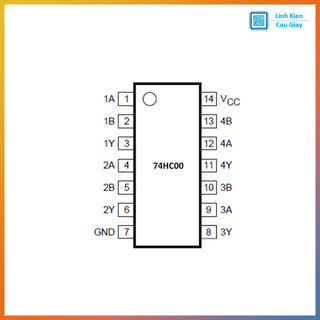

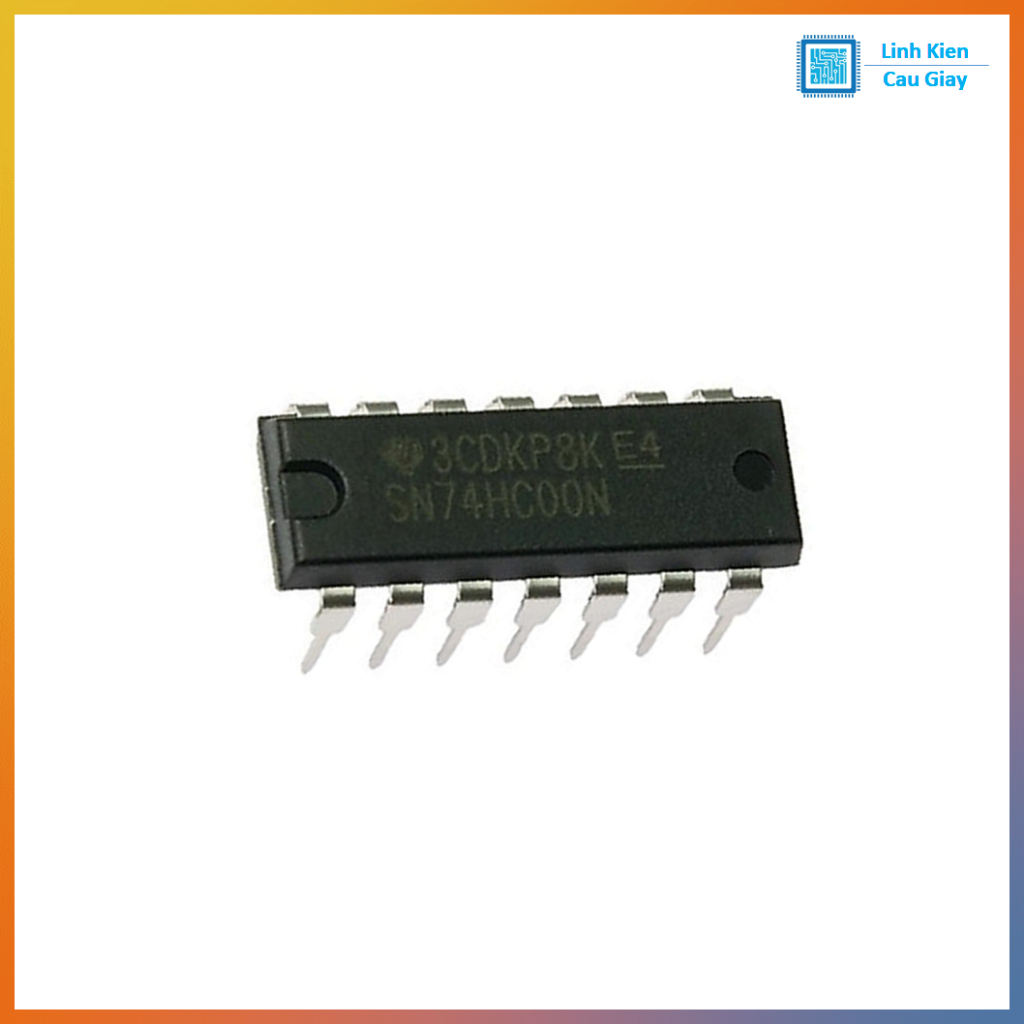

IC 74HC00 – IC Cổng NAND 4 Cổng (2 Input) DIP14/SOP14 Mô tả sản phẩm 74HC00 tích hợp 4 cổng NAND độc lập, mỗi cổng có 2 đầu vào và 1 đầu ra. Cổng NAND là “cổng đa năng” có thể ghép thành NOT, AND, OR, XOR, latch… Vì thuộc họ 74HC nên IC cho tốc độ chuyển mạch nhanh, mức logic chuẩn, phù hợp làm mạch xử lý số, đệm tín hiệu, tạo điều kiện logic, mạch chống dội nút nhấn hoặc mạch dao động đơn giản. IC 74HC00 là IC logic họ 74HC gồm 4 cổng NAND 2 ngõ vào (Quad 2-Input NAND Gate), chạy tốt ở 3.3V và 5V, tốc độ cao hơn dòng CD4000, rất phổ biến trong Arduino/ESP32/STM32, mạch số, mạch điều khiển, tạo xung RC đơn giản và kit học tập. 74HC00 có 2 dạng thông dụng: chân cắm DIP-14 dễ hàn và chân dán SOP-14/TSSOP-14 gọn nhẹ cho sản xuất. Ứng dụng Mạch logic số cơ bản: NAND/NOT/AND/OR (ghép cổng) Đảo tín hiệu: nối chung 2 ngõ vào của 1 cổng → thành cổng NOT Chống dội nút nhấn, chốt RS latch (nhớ trạng thái) Tạo xung RC đơn giản, tạo nhịp clock mức cơ bản (tùy cấu hình) Mạch điều khiển liên động: khóa/mở theo điều kiện, enable/disable tín hiệu Kit học tập cổng logic, thực hành bảng chân trị Sơ đồ chân 74HC00 dạng 14 chân gồm 4 cổng NAND + nguồn: VCC: nguồn dương (3.3V hoặc 5V) GND: mass Mỗi cổng có 2 chân IN và 1 chân OUT (4 cổng độc lập) Thông số kĩ thuật Loại: Quad 2-input NAND gate Điện áp hoạt động: 2V–6V (phổ biến dùng 3.3V/5V) Số cổng: 4 cổng NAND Tốc độ: nhanh (dòng 74HC) Đóng gói: Chân cắm DIP-14 (dễ hàn, DIY) Chân dán SOP-14 (SOIC-14) / TSSOP-14 (gọn, sản xuất) Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #74HC00 #IC74HC00 #CổngNAND #NANDGate #ICLogic #LogicGate #LinhKiệnĐiệnTử #DIP14 #SOP14 #TSSOP14 #Arduino #ESP32 #STM32 #DIYĐiệnTử #MạchLogicSố
