Linh kiện Diode KBU606 6A 600V

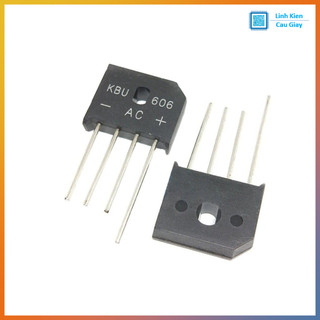

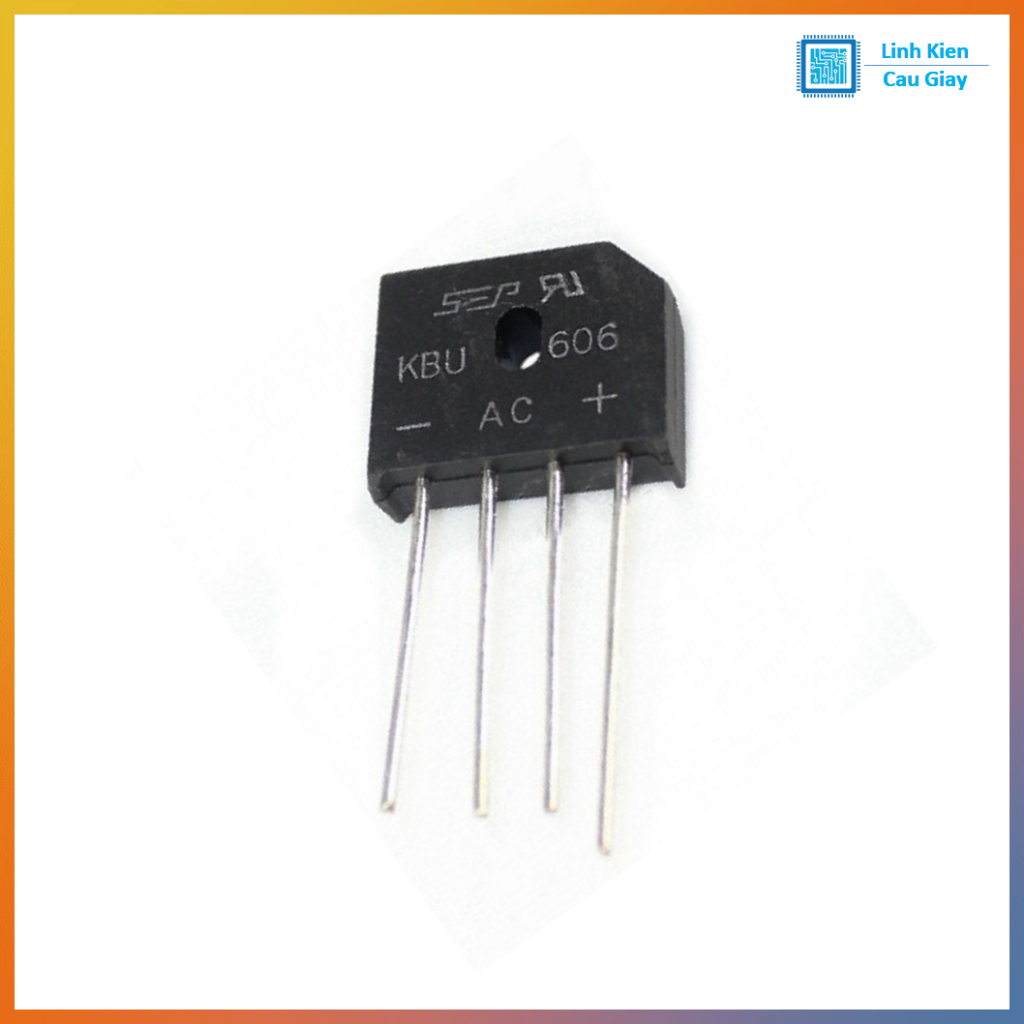

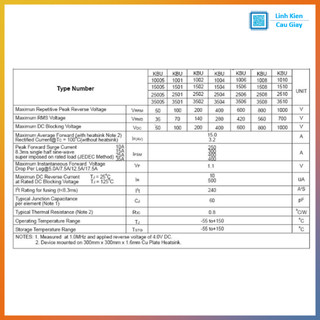

Diode cầu KBU606 6A 600V Mô tả sản phẩm Diode cầu KBU606 6A 600V là cầu chỉnh lưu 1 pha dùng để nắn AC sang DC cho các mạch nguồn sau biến áp, adapter, nguồn tuyến tính, mạch sạc công suất nhỏ–vừa và sửa chữa thiết bị điện tử. Dạng vỏ KBU (cầu dẹt, chân cắm) gọn, dễ hàn PCB, ký hiệu chân rõ ~ ~ + -, giúp lắp nhanh và hoạt động ổn định trong các ứng dụng nguồn phổ thông. KBU606 tích hợp 4 diode trong cùng một khối, cho phép chỉnh lưu toàn kỳ từ AC sang DC ổn định, gọn và giảm sai sót đấu nối so với dùng diode rời. Linh kiện chịu dòng 6A, điện áp ngược tối đa 600V, phù hợp các mạch nguồn thông dụng dùng điện lưới qua biến áp, cần độ bền và dễ thay thế. Vỏ KBU dạng dẹt giúp bố trí gọn trên PCB. Ứng dụng Nguồn AC-DC sau biến áp: 5V/12V/24V (tùy thiết kế) Nguồn tuyến tính: cầu diode + tụ lọc + IC ổn áp (7805/7812/LM317…) Mạch sạc/nguồn phụ trợ công suất vừa Nguồn cấp cho quạt/motor DC nhỏ–vừa Sửa chữa bo nguồn, thiết bị gia dụng, adapter Sơ đồ chân Ký hiệu in trên thân: ~ ~ + - ~ : Ngõ vào AC (2 chân AC) : DC dương (V+) : DC âm (V-) Đấu nối nhanh: 2 chân “~” → AC từ biến áp/nguồn xoay chiều “+ / -” → DC ra tải (nên thêm tụ lọc để DC phẳng hơn) Thông số kĩ thuật Mã: KBU606 Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier) Dòng chỉnh lưu trung bình: 6A Điện áp ngược cực đại: 600V Dạng vỏ: KBU (cầu dẹt, chân cắm) Hướng dẫn sử dụng Đấu đúng chân ~ ~ + - theo ký hiệu trên thân. Sau cầu diode nên lắp tụ lọc để giảm gợn (ripple). Nếu tải gần 6A: đi dây/đường mạch đủ tiết diện, bố trí thoáng khí để giảm nóng. Nên có cầu chì/CB bảo vệ, kiểm tra chập tải trước khi cấp nguồn. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #KBU606 #DiodeCầu #CầuDiode #CầuChỉnhLưu #BridgeRectifier #ChỉnhLưuACDC #NguồnACDC #NguồnDC #NguồnTuyếnTính #Adapter #MạchNguồn #SạcĐiện #LinhKiệnĐiệnTử #SửaChữaĐiệnTử #DIYĐiệnTử #MakerViệtNam
