Linh kiện Diode KBU2510 25A 1000V

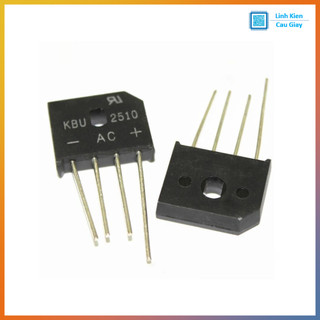

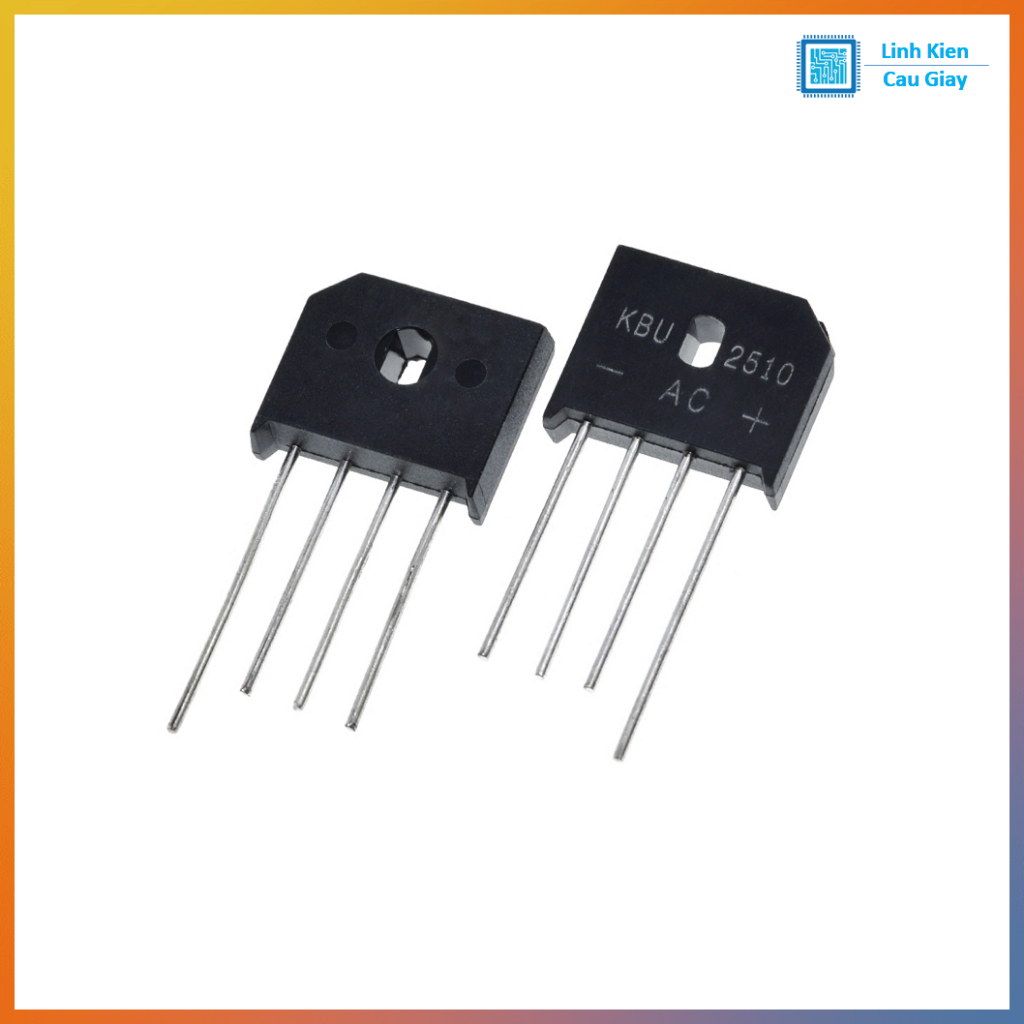

Linh kiện Diode KBU2510 25A 1000V Mô tả sản phẩm Diode cầu KBU2510 25A 1000V (1KV) là cầu chỉnh lưu 1 pha công suất dùng để nắn AC sang DC cho các mạch nguồn sau biến áp, sạc ắc quy, nguồn DC công nghiệp, motor DC, UPS/inverter… Dạng vỏ KBU (cầu dẹt, chân cắm) giúp lắp đặt gọn, dễ hàn và tản nhiệt tốt khi bố trí đúng trên PCB/khung kim loại. Phù hợp sửa chữa – chế tạo nguồn chỉnh lưu tải vừa đến lớn. KBU2510 là cầu diode chỉnh lưu tích hợp 4 diode trong một khối, cho phép chỉnh lưu toàn kỳ AC→DC ổn định và giảm sai sót đấu dây so với dùng diode rời. Trên thân thường có ký hiệu rõ ~ ~ + -, thuận tiện thi công. Linh kiện phù hợp cho các mạch nguồn công suất, đặc biệt những hệ cần dòng khoảng 10A–25A (tùy tản nhiệt và tải thực tế). Ứng dụng Nguồn AC-DC sau biến áp: 12V/24V/36V/48V (tùy thiết kế) Bộ sạc ắc quy công suất vừa (tùy dòng sạc) Nguồn DC cấp motor, tải công nghiệp, máy bơm DC UPS, inverter, nguồn tổng, bộ kích DIY nguồn chỉnh lưu dòng lớn Sơ đồ chân Ký hiệu thường in trên thân: ~ ~ + - ~ : Ngõ vào AC (2 chân AC) : DC dương (V+) : DC âm (V-) Cách đấu nhanh: 2 chân “~” → AC từ biến áp/nguồn xoay chiều “+ / -” → ra DC cấp tải (khuyến nghị có tụ lọc nếu cần DC phẳng) Thông số kĩ thuật Mã: KBU2510 Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier) Dòng chỉnh lưu trung bình: 25A Điện áp ngược cực đại: 1000V (1KV) Dạng vỏ: KBU (cầu dẹt, chân cắm) Hướng dẫn sử dụng Tản nhiệt: tải cao cần bố trí thoáng, tăng diện tích đồng/đường mạch, có thể gắn lên khung kim loại nếu thiết kế cho phép. Dây & cos: dùng dây đủ tiết diện, mối nối chắc để tránh nóng. Bảo vệ: nên có cầu chì/CB, kiểm tra chập tải trước khi cấp điện. Đấu đúng cực: xác định chính xác + / - / ~ ~ trước khi hàn. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #KBU2510 #DiodeCầu #CầuDiode #CầuChỉnhLưu #BridgeRectifier #ChỉnhLưuACDC #NguồnACDC #NguồnDC #SạcẮcQuy #UPS #Inverter #ĐiệnCôngNghiệp #LinhKiệnCôngSuất #LinhKiệnĐiệnTử #SửaChữaĐiệnTử #DIYĐiệnTử #MakerViệtNam
