Linh kiện Diode KBU1510 15A 1000V

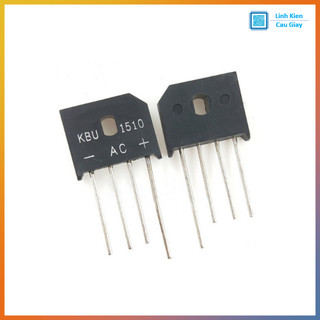

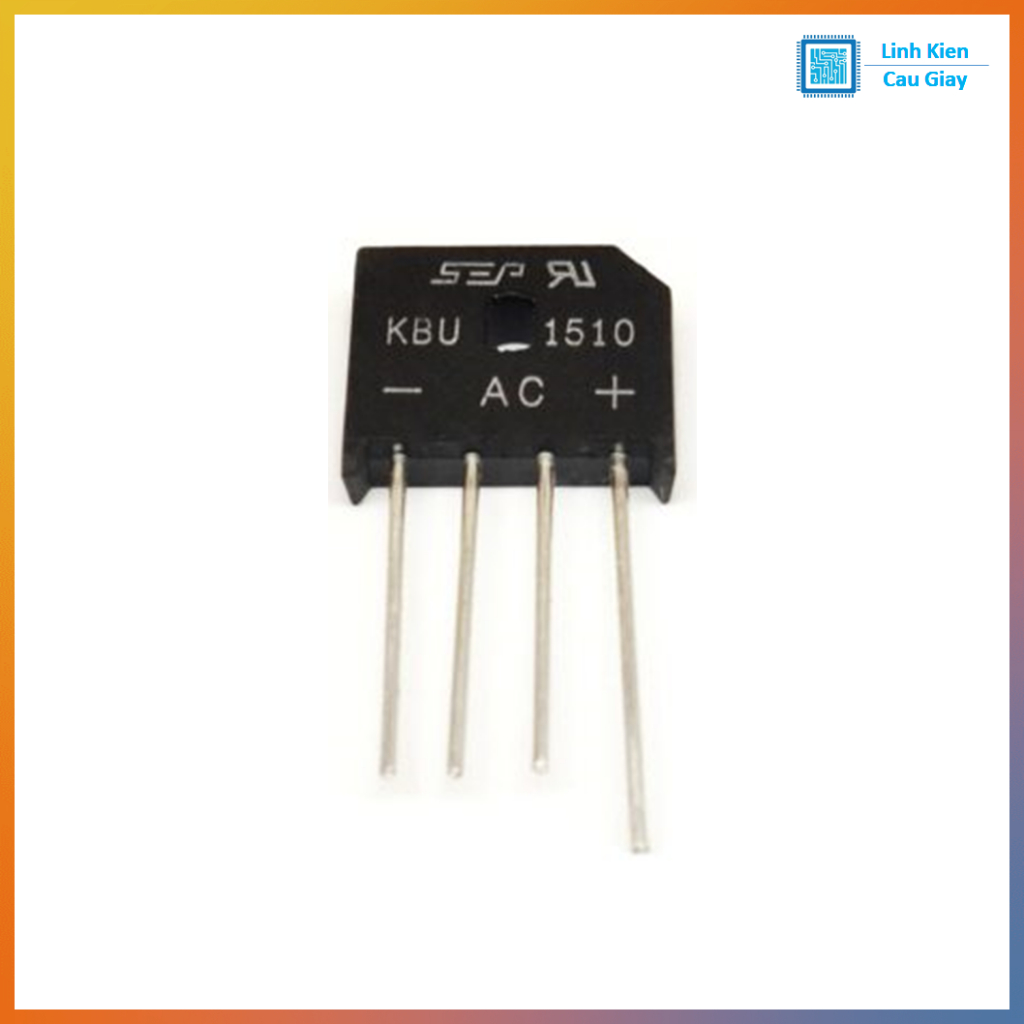

Diode cầu KBU1510 15A 1000V Mô tả sản phẩm Diode cầu KBU1510 15A 1000V (1KV) là cầu chỉnh lưu 1 pha công suất dùng để nắn AC sang DC cho các mạch nguồn sau biến áp, nguồn tuyến tính/nguồn xung phụ trợ, bộ sạc ắc quy nhỏ–vừa, motor DC, thiết bị gia dụng và sửa chữa điện tử. Dạng vỏ KBU (cầu dẹt, chân cắm) dễ hàn, gọn, ký hiệu chân rõ ~ ~ + -, giúp lắp đặt nhanh và hoạt động ổn định khi có tản nhiệt/thoáng khí phù hợp. KBU1510 tích hợp 4 diode trong một khối cầu chỉnh lưu, cho phép chỉnh lưu toàn kỳ từ AC sang DC ổn định, giảm lỗi đấu nối so với dùng 4 diode rời. Vỏ KBU dạng dẹt giúp bố trí gọn trên PCB, phù hợp các mạch nguồn công suất vừa. Linh kiện có khả năng chịu dòng 15A và điện áp ngược tối đa 1000V, phù hợp cho hệ dùng điện lưới qua biến áp. Ứng dụng Nguồn AC-DC sau biến áp: 12V / 24V / 36V (tùy thiết kế) Nguồn tuyến tính: cầu diode + tụ lọc + IC ổn áp Nguồn cấp cho motor DC, quạt DC công suất vừa Bộ sạc ắc quy công suất vừa (tùy dòng sạc) Sửa chữa bo nguồn, ampli, máy bơm, thiết bị gia dụng Sơ đồ chân Ký hiệu thường in trực tiếp trên thân: ~ ~ + - ~ : Ngõ vào AC (2 chân AC) : DC dương (V+) : DC âm (V-) Cách đấu nhanh: 2 chân “~” → AC từ biến áp/nguồn xoay chiều “+ / -” → ra DC cấp tải (khuyến nghị thêm tụ lọc để DC phẳng) Thông số kĩ thuật Mã: KBU1510 Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier) Dòng chỉnh lưu trung bình: 15A Điện áp ngược cực đại: 1000V (1KV) Dạng vỏ: KBU (cầu dẹt, chân cắm) Hướng dẫn sử dụng Xác định đúng chân + / - / ~ ~ trước khi hàn. Nếu tải lớn gần 15A: tăng diện tích đồng, đi dây đủ tiết diện và đảm bảo thoáng khí/tản nhiệt tốt. Sau cầu diode nên có tụ lọc phù hợp (tùy dòng tải và độ gợn cho phép). Nên có cầu chì/CB bảo vệ, kiểm tra chập tải trước khi cấp điện. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #KBU1510 #DiodeCầu #CầuDiode #CầuChỉnhLưu #BridgeRectifier #ChỉnhLưuACDC #NguồnACDC #NguồnDC #NguồnTuyếnTính #SạcẮcQuy #MotorDC #ĐiệnCôngNghiệp #LinhKiệnCôngSuất #LinhKiệnĐiệnTử #SửaChữaĐiệnTử #DIYĐiệnTử #MakerViệtNam
