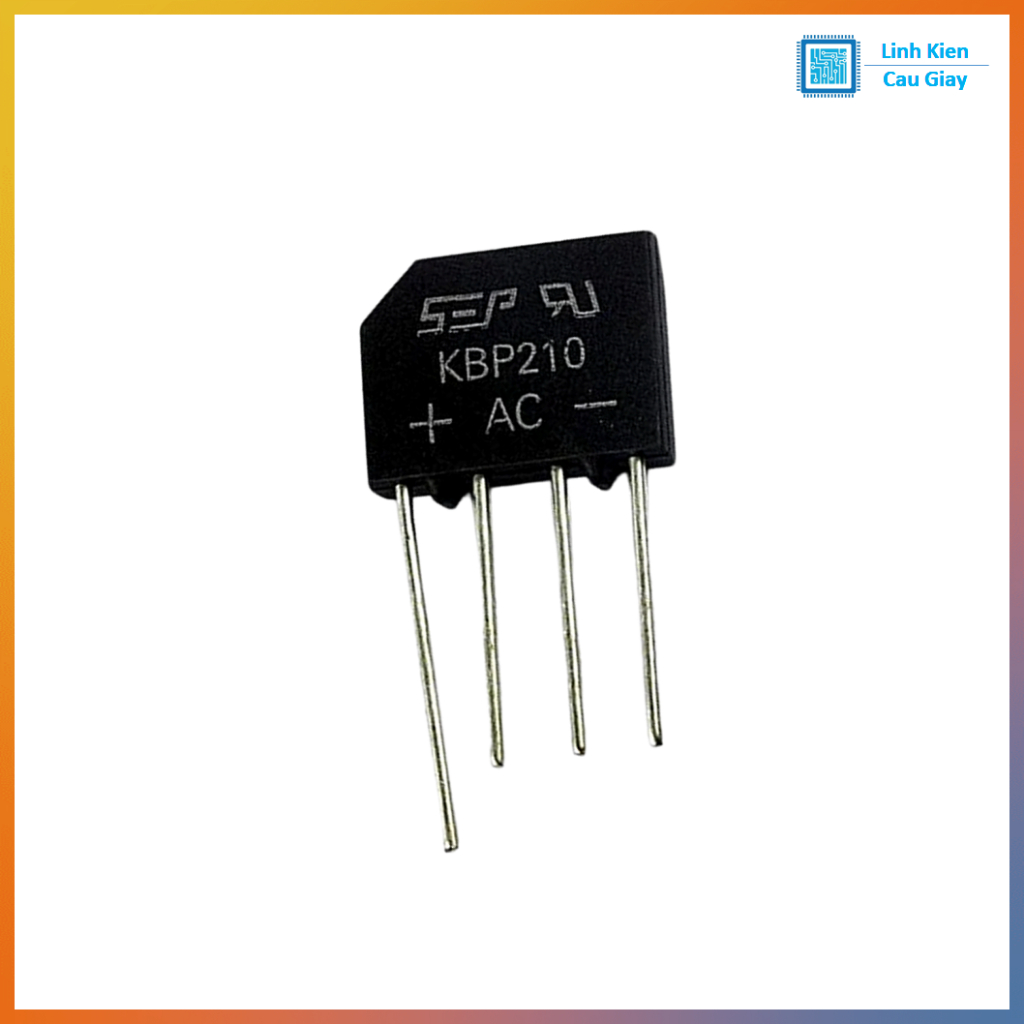

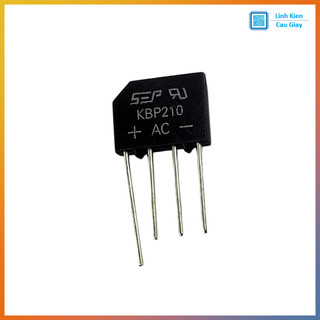

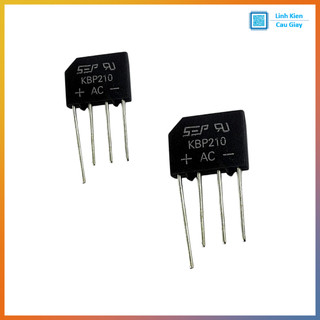

Linh kiện Diode Cầu KBP210

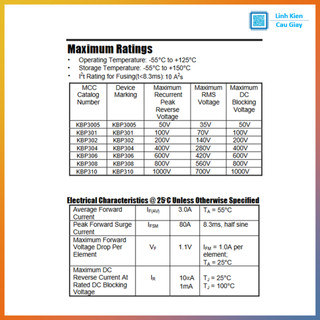

Cầu diode chỉnh lưu KBP210 Cầu nắn dòng KBP210 chân cắm Mô tả sản phẩm Diode cầu KBP210 là cầu chỉnh lưu 1 pha dạng KBP nhỏ gọn, dùng để nắn AC sang DC cho các mạch nguồn phổ thông như adapter, nguồn tuyến tính sau biến áp, mạch sạc đơn giản, bo điều khiển, thiết bị gia dụng… KBP210 có chân thẳng hàng dễ hàn PCB, ký hiệu rõ ~ ~ + -, phù hợp sửa chữa và DIY điện tử. KBP210 tích hợp 4 diode trong một khối cầu chỉnh lưu, giúp chỉnh lưu toàn kỳ AC→DC ổn định, gọn và giảm sai sót đấu nối so với dùng diode rời. Dạng vỏ KBP có 4 chân cắm thẳng hàng nên rất tiện lắp đặt trên PCB của bộ nguồn/adapter. Ứng dụng Nguồn AC-DC sau biến áp công suất nhỏ Adapter, mạch cấp nguồn cho bo điều khiển Mạch sạc đơn giản, nguồn phụ trợ Bo nguồn thiết bị gia dụng, mạch đèn LED cơ bản (tùy thiết kế) Sửa chữa mạch nguồn, đồ điện tử dân dụng Sơ đồ chân ~ ~ + - ~ : Ngõ vào AC (2 chân AC) : DC dương : DC âm Cách đấu: 2 chân “~” → AC từ biến áp/nguồn xoay chiều “+ / -” → DC ra tải (khuyến nghị thêm tụ lọc để DC mượt hơn) Thông số kĩ thuật Mã: KBP210 Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier) Dòng chỉnh lưu: thường 2A (theo quy ước KBP2xx phổ biến) Điện áp ngược cực đại: thường 1000V với mã “10” (tùy hãng/lot) Dạng vỏ: KBP (chân cắm thẳng hàng) Hướng dẫn sử dụng Đấu đúng chân theo ký hiệu ~ ~ + - trên thân. Sau cầu diode nên lắp tụ lọc để giảm gợn nguồn DC. Chọn đúng dòng tải: nếu tải cao chạy liên tục, cân nhắc cầu diode dòng lớn hơn. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #KBP210 #DiodeCầu #CầuDiode #CầuChỉnhLưu #BridgeRectifier #ChỉnhLưuACDC #NguồnACDC #NguồnTuyếnTính #Adapter #MạchNguồn #LinhKiệnĐiệnTử #SửaChữaĐiệnTử #DIYĐiệnTử #MakerViệtNam
