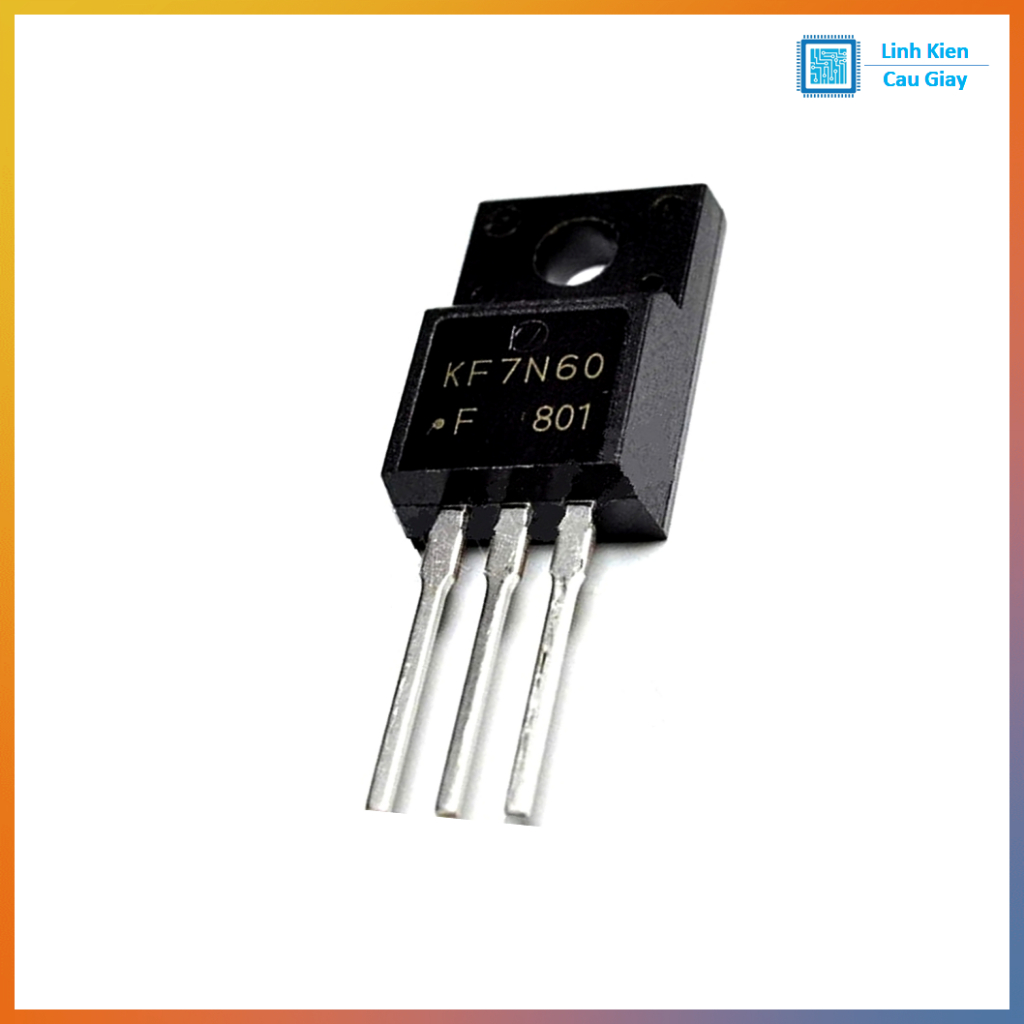

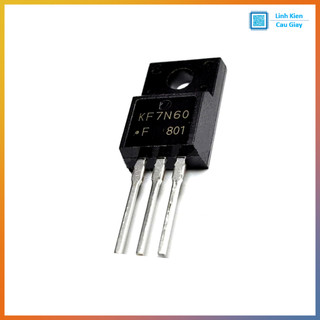

Linh kiện 7N60 DIP TO-220

MOSFET 7N60 TO-220 N-kênh 600V (Transistor công suất 7N60) Mô tả sản phẩm 7N60 TO-220 là MOSFET N-Channel điện áp cao 600V, dòng tải khỏe, thường dùng làm khóa công suất trong nguồn xung (SMPS), mạch inverter, mạch kích biến áp xung và các ứng dụng đóng cắt PWM điện áp cao. Dạng TO-220 dễ hàn, dễ bắt tản nhiệt, rất phổ biến khi sửa chữa bo nguồn TV/adapter/sạc và chế tạo mạch công suất. 7N60 là MOSFET kênh N chuyên cho mạch đóng cắt điện áp cao. Linh kiện đóng/ngắt nhanh theo xung PWM, giúp nguồn xung hoạt động ổn định, giảm tổn hao và tăng độ bền khi tản nhiệt đúng cách. Vỏ TO-220 chắc chắn, phù hợp lắp tản nhiệt để chạy tải lâu hoặc công suất lớn. Ứng dụng Nguồn xung SMPS: TV, màn hình, adapter, sạc, nguồn tổ ong Mạch inverter/driver biến áp xung, mạch kích Mạch đóng cắt PWM công suất điện áp cao Mạch điều khiển tải cảm ứng (biến áp xung, cuộn dây) kèm mạch bảo vệ Thay thế MOSFET 600V tương đương (đúng chân và đúng thông số) Sơ đồ chân Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống: Chân 1: Gate (G) Chân 2: Drain (D) Chân 3: Source (S) Lưu ý: Tab tản nhiệt (lưng kim loại) thường nối với Drain (D). Thông số kĩ thuật Loại: N-Channel Power MOSFET VDS (Drain-Source): 600V ID (Dòng Drain): khoảng 7A (tùy hãng/phiên bản) VGS (Gate-Source): ±20V (thường gặp) Đóng gói: TO-220 (3 chân) Đặc tính: phù hợp đóng cắt tần số cao, nên dùng tản nhiệt khi tải lớn Hướng dẫn sử dụng Hàn đúng chân G-D-S, tránh nhầm gây hỏng MOSFET và cháy linh kiện xung quanh Bắt tản nhiệt khi chạy nóng; nếu bắt vào khung kim loại cần cách điện tab (vì tab thường là Drain) Gate nên có điện trở gate (thường 10–100Ω) để giảm ringing/nhiễu Với mạch nguồn xung: dùng snubber/clamp theo thiết kế để hạn chế quá áp đỉnh tại Drain Khi thay trong bo nguồn: kiểm tra diode nhanh, tụ lọc, điện trở mồi, IC PWM/driver và tải thứ cấp để tránh “thay xong nổ lại” Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #7N60 #MOSFET7N60 #MOSFETTO220 #MOSFET600V #MOSFETNkênh #LinhKiệnĐiệnTử #LinhKiệnNguồnXung #SửaChữaNguồn #NguồnXungSMPS #TransistorCôngSuất #TO220 #ĐiệnTửDIY #LinhKiệnCầuGiấy #LKCGVN
