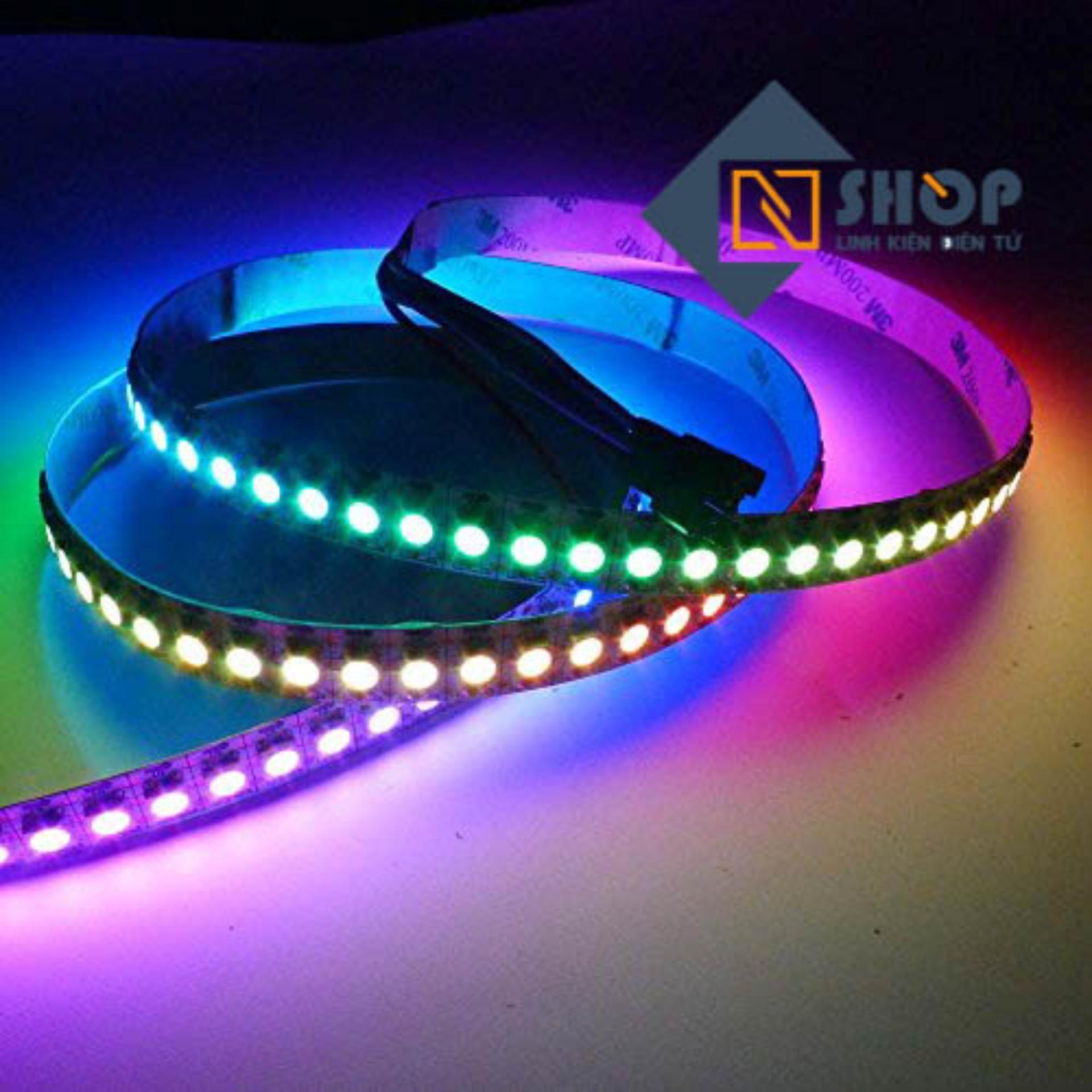

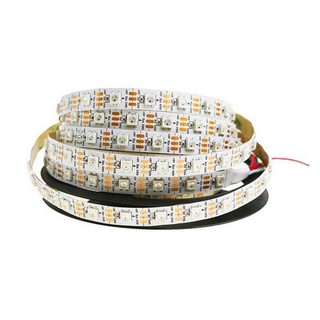

Led dây WS2812B 5050 1m 60 led

Led dây WS2812B 5050 1m 60 led Tiêu thụ điện năng thấp, độ bền cao

Điện áp sử dụng: 5VDC

Màu sắc: Full color

Ứng dụng:

• Thắp sáng cuộc sống gia đình đầy màu sắc, đèn DIY cho hành lang, cầu thang, đường mòn, cửa sổ.
• Khách sạn trang trí sử dụng, nhà hát, câu lạc bộ, trung tâm mua sắm, lễ hội và biểu diễn.
• Ánh sáng trang trí kiến ​​trúc, mái vòm, tán và ánh sáng cạnh cầu, ánh sáng an ninh và khẩn cấp.
• Sử dụng rộng rãi trong backlights cho phong bì bảng chỉ dẫn, che dấu ánh sáng và quảng cáo dấu hiệu ánh sáng.

Thích hợp cho trang trí mô hình xe hơi và máy bay, đường viền ánh sáng hoặc biên giới.

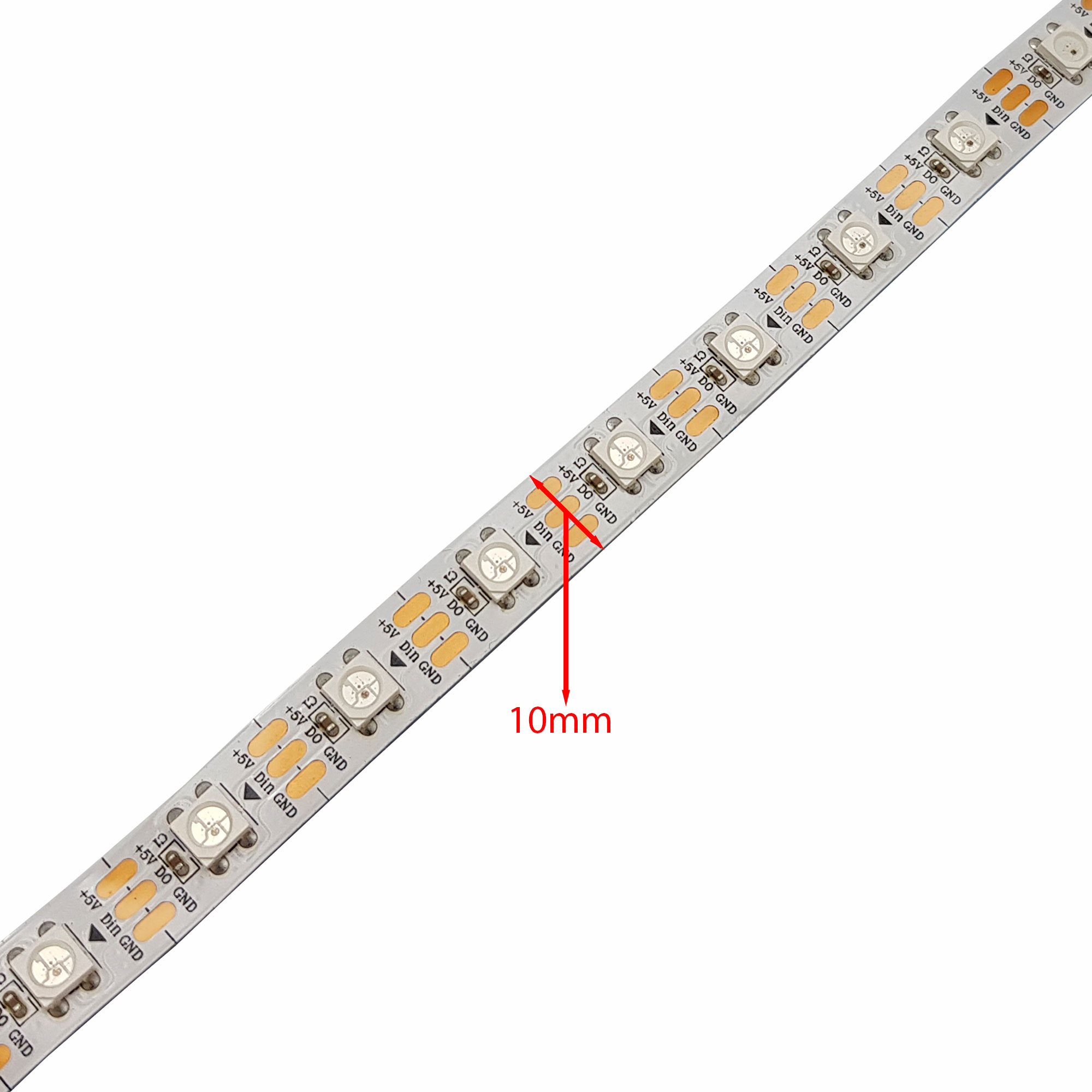

SƠ ĐỒ CHÂN

• DI: Data In, chân đầu vào dữ liệu kết nối với Vi điều khiển.
• 5V: Chân nguồn 5VDC, có thể cấp 4~7VDC.
• GND: Chân Mass, 0VDC.
• DO: Data Out, dùng để nối tiếp tín hiệu đến các khối led khác.
• Datasheet

Hướng dẫn sử dụng:

• Bộ thư viện Arduino
• Hướng dẫn sử dụng

Xin đọc kỹ hướng dẫn để sử dụng các loại led Neopicel, Ws2812, 2811 bất kỳ 1 cách chính xác và bền bỉ

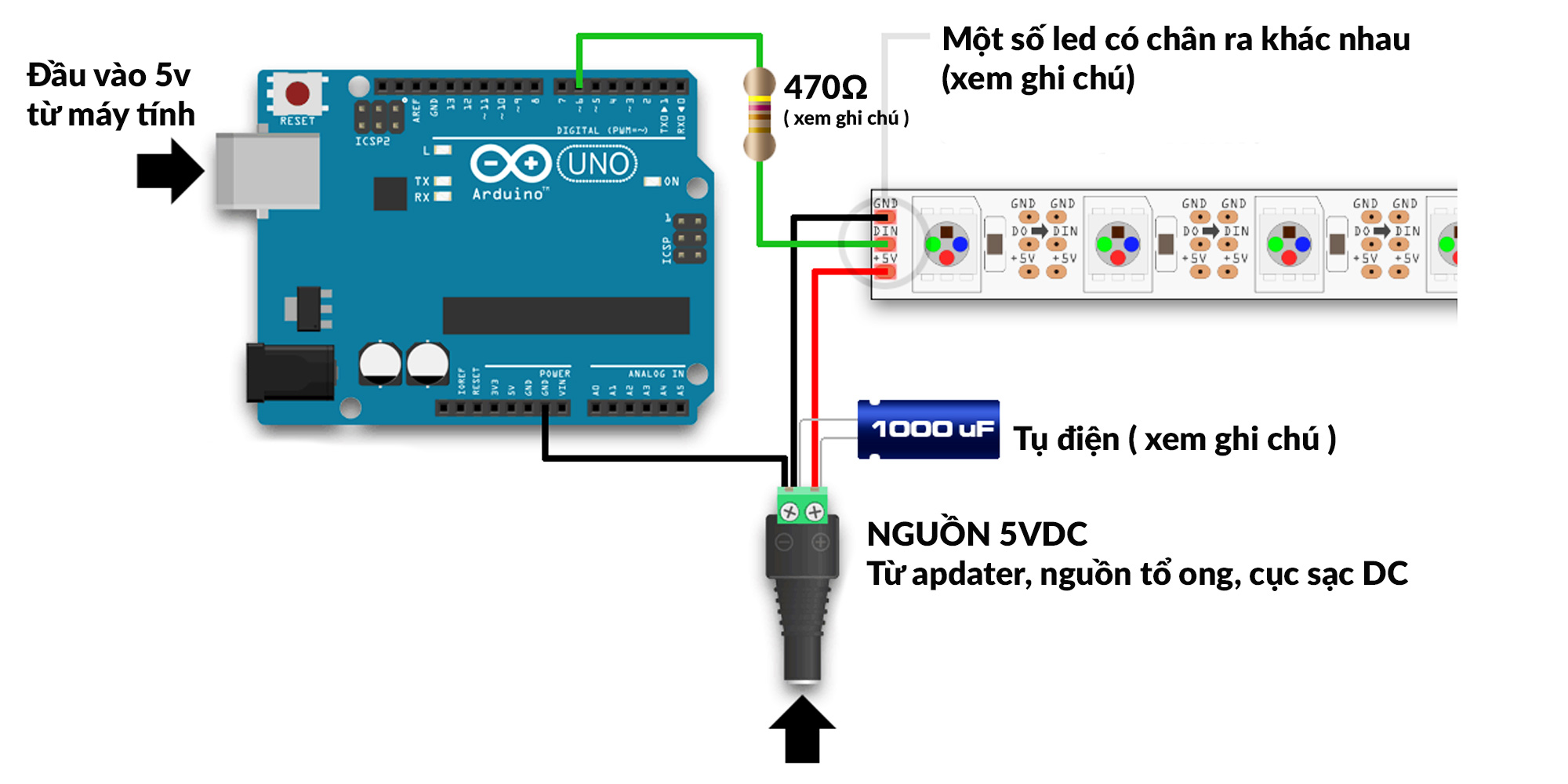

Đấu nối theo sơ đồ dưới đây:

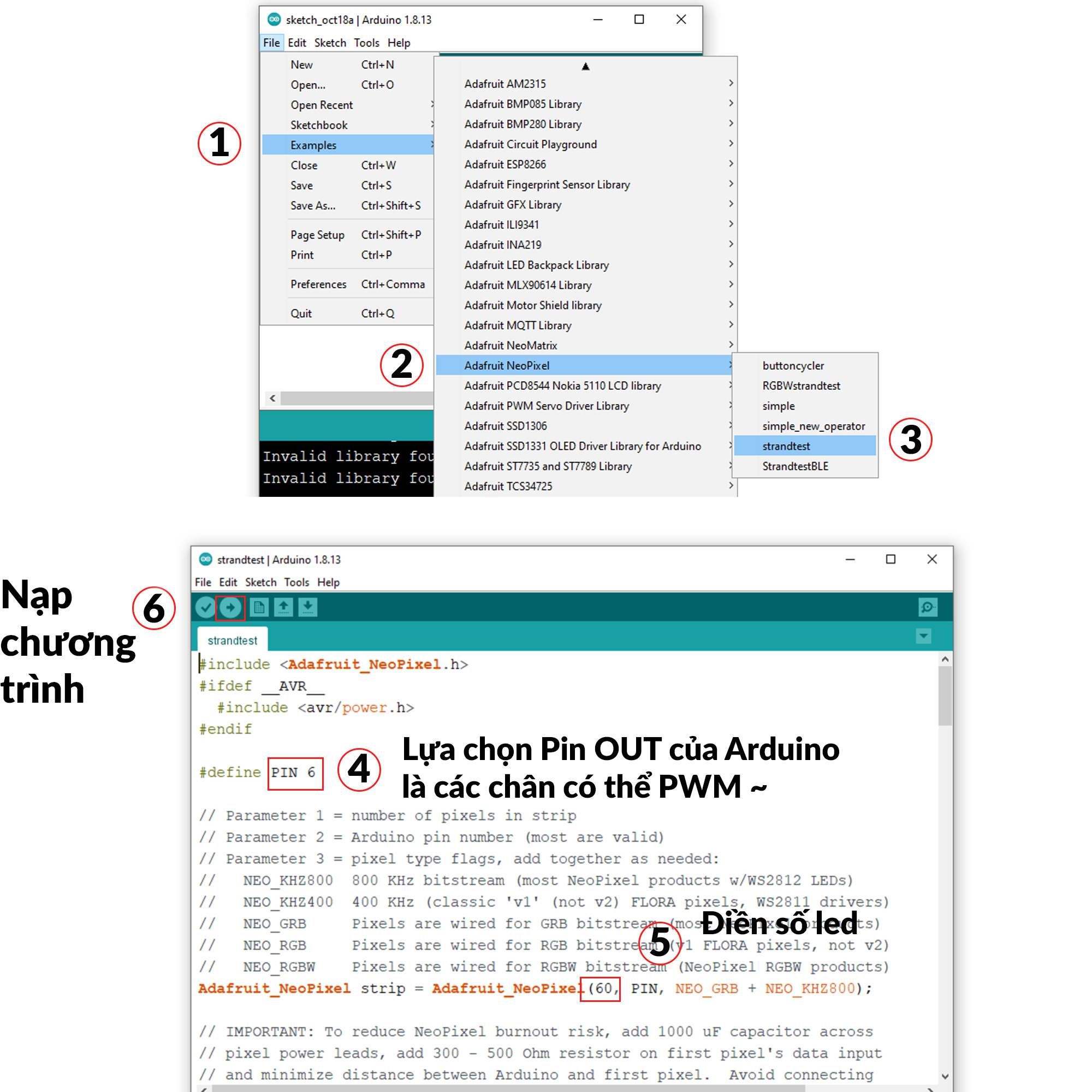

Sau đó nạp thư viện của led vào và làm theo các bước sau để tiến hành test:

Chú ý:

• Thứ tự chân của dây led: thứ tự chân của các led có thể thay đổi khác nhau, khi sử dụng luôn luôn chú ý đến ký hiệu ghi trên led, không được đấu theo hướng dẫn NeoPixcel bất kỳ mà không quan sát led của mình
• Khi kết nối trực tiếp led NeoPixcel với vi điều khiển bất kỳ, luôn luôn kết nối GND trước bất cứ thứ gì, và khi tháo ra thì làm ngược lại tháo GND cuối cùng.
• Khi sử dụng nguồn DC hoặc các pin có dung lượng lớn, chúng tôi khuyên bạn nên thêm 1 tụ điện (1000µF, 6.3V hoặc điện áp lớn hơn). kết nối đúng cực (-) và (+) . Sẽ tránh được tình trạng Dòng khởi động ban đầu làm chết Pixcel.
• Với các Pixcel dạng chân cắm ( 5mm hoặc 8mm ) nên sử dụng tụ điện 0.1µF giữ các chân (-) và (+) hoặc giữa các Pixcel. Các Pixcel có thể hoạt động sai nếu không có các " dải phân cách " này. Các dây led và board đã có những thứ này trên mạch nên không cần quan tâm\
• Thêm tụ điện 470Ω vào giữa chân Data của Vi điều khiển và chân Data INPUT của NeoPixcel đầu tiên có thể giúp ngăn đột biến trên đường truyền làm hỏng Pixcel dầu tiên. Hãy kiểm tra xem led của mình đã có điện trở này hay chưa, nếu có rồi thì không cần thêm

Có thể cấp nguồn từ chân của Arduino hay không: Arduino chỉ cung cấp đủ 500mA cho 5v, mỗi led khi sáng đầy đủ tiêu thụ khoảng 60mA, nên tính toán kỹ trước khi sử dụng trực tiếp nguồn từ Arduino, nếu nghi ngờ thì nên cấp riêng một nguồn cho led và nối chung chân GND của nguồn với chân GND của VDK
