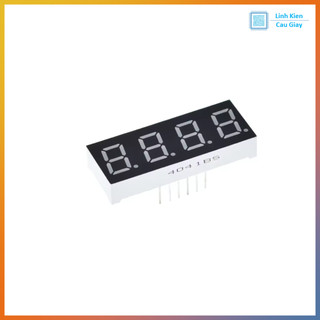

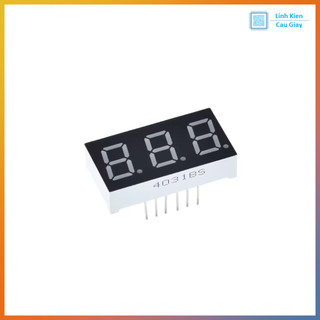

LED 7 Thanh 0.36inch Katot Chung - Sáng Đỏ

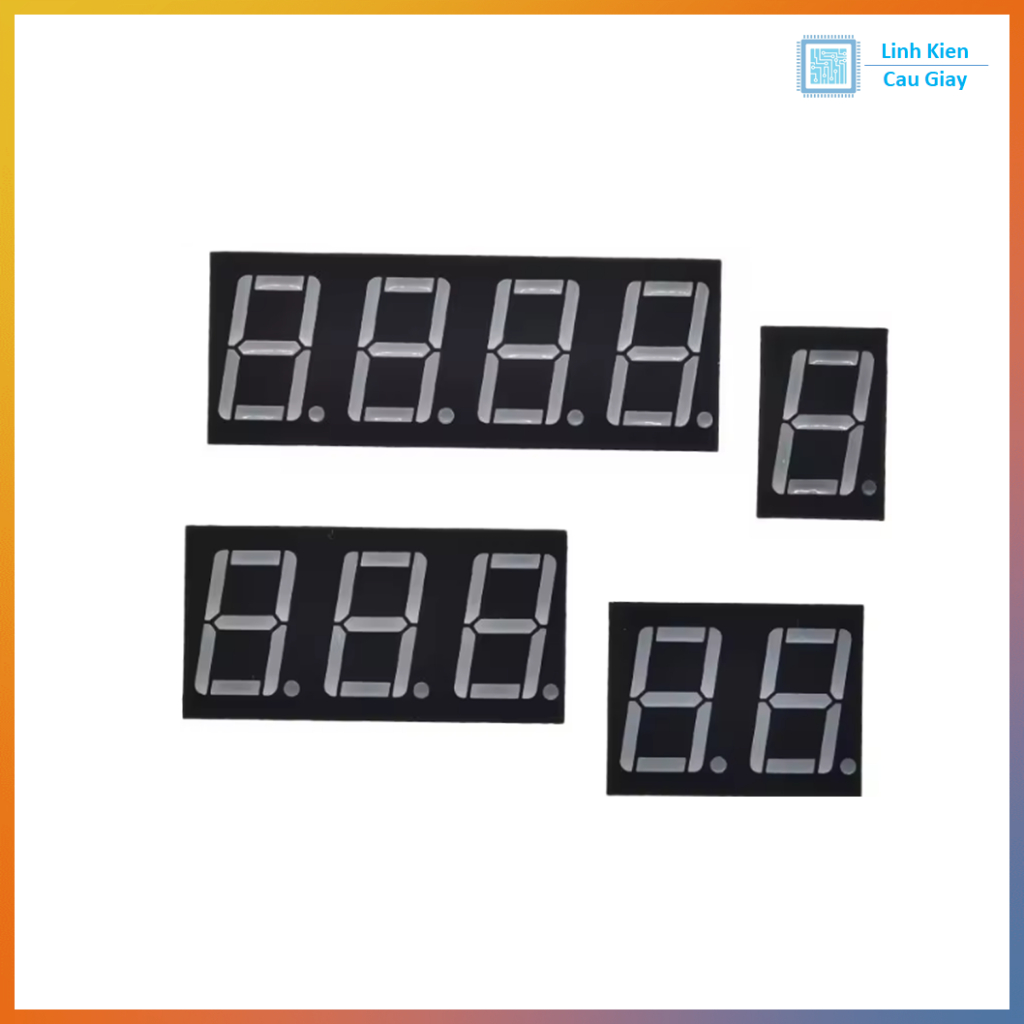

LED 7 thanh 0.36 inch Katot chung màu đỏ (1/2/3/4 số) Mô tả sản phẩm LED 7 thanh 0.36 inch Katot chung (Common Cathode) màu đỏ là linh kiện hiển thị số phổ biến trong mạch điện tử, dùng để hiển thị 0–9 (và một số ký tự) trong đồng hồ, bộ đếm, đo điện áp – dòng điện, nhiệt độ, cân điện tử, bảng hiển thị DIY… Kích thước 0.36” dễ nhìn, độ sáng cao, phù hợp dùng với Arduino/ESP/STM32 qua điện trở hạn dòng hoặc qua IC giải mã như 74HC595, MAX7219, TM1637… Có nhiều phân loại 1 số / 2 số / 3 số / 4 số để chọn đúng nhu cầu hiển thị. LED 7 đoạn gồm các thanh a-b-c-d-e-f-g (và thường có thêm chấm thập phân dp tùy mẫu). Loại Katot chung nghĩa là các chân COM nối về cực âm (GND), các segment sẽ sáng khi cấp mức dương qua điện trở hạn dòng. Ứng dụng Đồng hồ số, bộ đếm sản phẩm, bộ đếm xung Hiển thị điện áp/dòng/điện năng, nhiệt độ – độ ẩm Bảng hiển thị DIY, đồ án học sinh, mạch Arduino/ESP Thiết bị gia dụng, thiết bị công nghiệp nhỏ Sơ đồ chân Katot chung (Common Cathode): Chân COM → GND Các chân a,b,c,d,e,f,g,dp → qua điện trở hạn dòng rồi cấp VCC để sáng Với loại nhiều số (2/3/4 digit): thường dùng quét multiplex Chân COM của từng digit bật lần lượt (theo chu kỳ nhanh) + xuất dữ liệu a–g tương ứng để nhìn như sáng liên tục. Thông số kĩ thuật Kích thước số: 0.36 inch Màu hiển thị: Đỏ Loại: Katot chung (Common Cathode) Điện áp LED mỗi đoạn: thường ~1.8–2.2V (đỏ) (phụ thuộc lô) Dòng mỗi đoạn: thường 5–20mA (khuyến nghị dùng 5–10mA cho bền, đủ sáng) Phân loại: 1 số (1 digit) 2 số (2 digit) 3 số (3 digit) 4 số (4 digit) Hướng dẫn sử dụng Luôn mắc điện trở hạn dòng cho từng đoạn (thường 220Ω–1kΩ tùy nguồn và độ sáng mong muốn). Nếu dùng Arduino/ESP: nên dùng IC driver (TM1637/MAX7219) hoặc transistor để giảm tải chân GPIO khi hiển thị nhiều đoạn. Loại 2/3/4 số: dùng phương pháp quét để tiết kiệm chân và hiển thị ổn định. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #LED7Thanh #LED7Đoạn #0_36inch #KatotChung #CommonCathode #LED7Segment #LEDĐỏ #HiểnThịSố #Arduino #ESP32 #STM32 #DIYĐiệnTử #BộĐếm #ĐồngHồSố #MạchĐiệnTử
