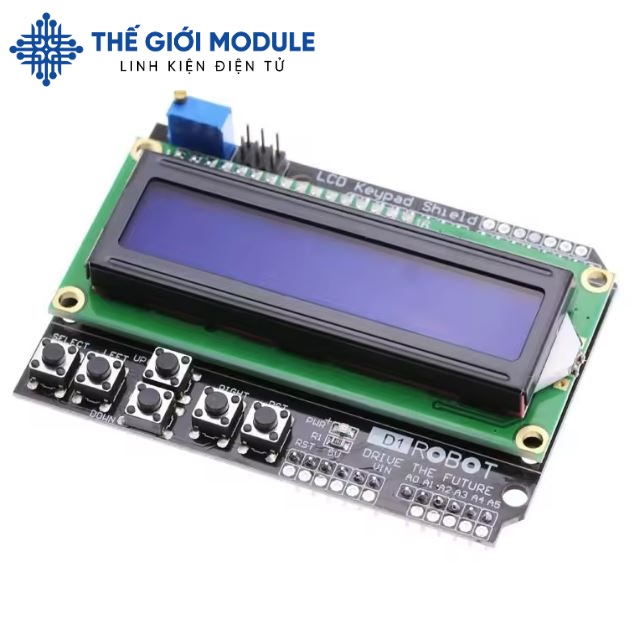

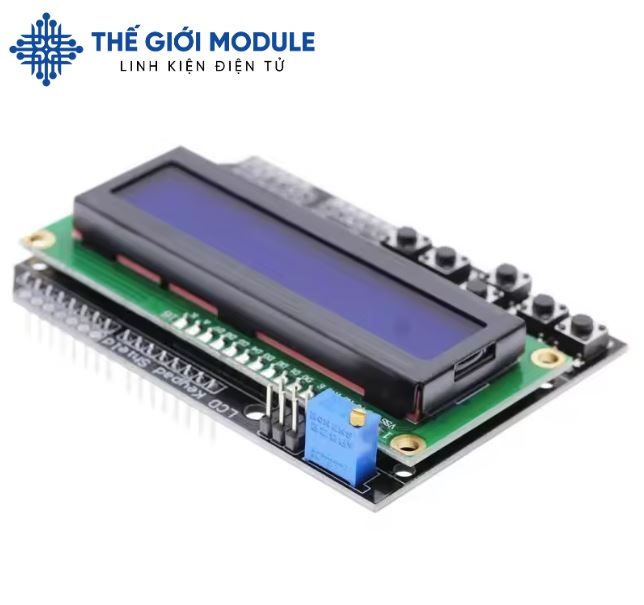

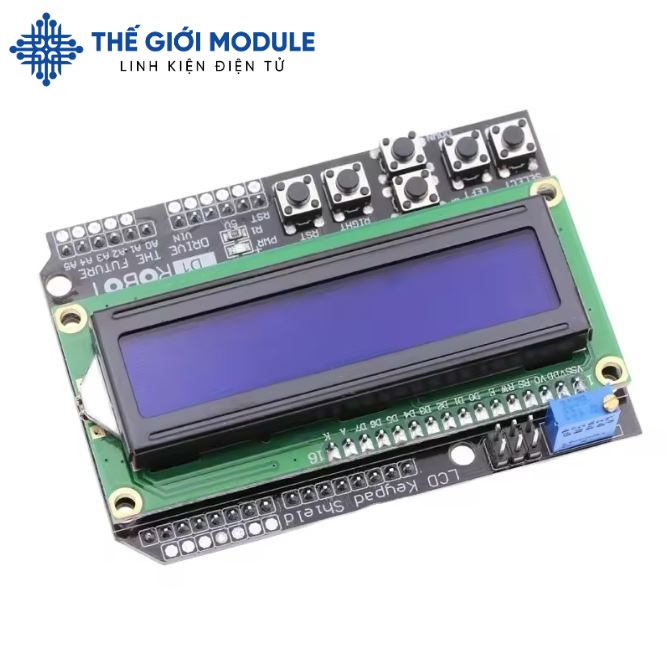

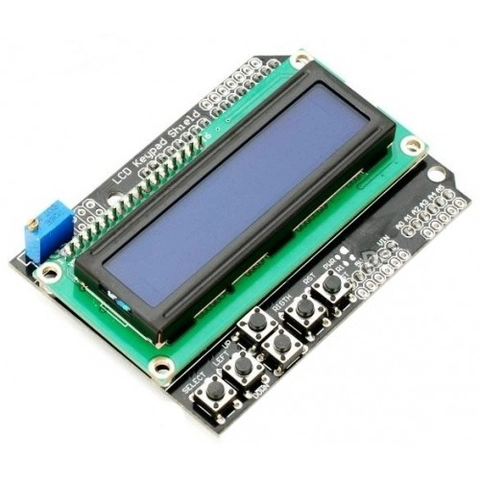

LCD1602 Keypad Shield

Arduino LCD1602 Keypad được phát triển và tương thích với Arduino, màn hình LCD1602 với nhiều màu khác nhau như màu xanh lá, xanh nước biển, với giao diện đơn giản dể sử dụng, bao gồm 5 phím điều khiển (select, up, right, down and left). Màn hình LCD1602 được sử dụng với điện áp là 5V.

THÔNG SỐ KỸ THUẬT

- LCD1602 Keypad Shield hoạt động ở điện áp 5V.

- Bao gồm LCD 2×16 và 6 nút nhấn.

- Sử dụng chân 4,5,6,7,8,9,10 và chân A0 của Arduino để giao tiếp với LCD.

- Không cần sử dụng chân 10 sau khi LCD đã được kết nối.

- Đèn nền xanh dương với chứ màu trắng.

- Sử dụng thư viện LCD 4bit.

- Điều chỉnh độ sáng đèn nền qua biến trở.

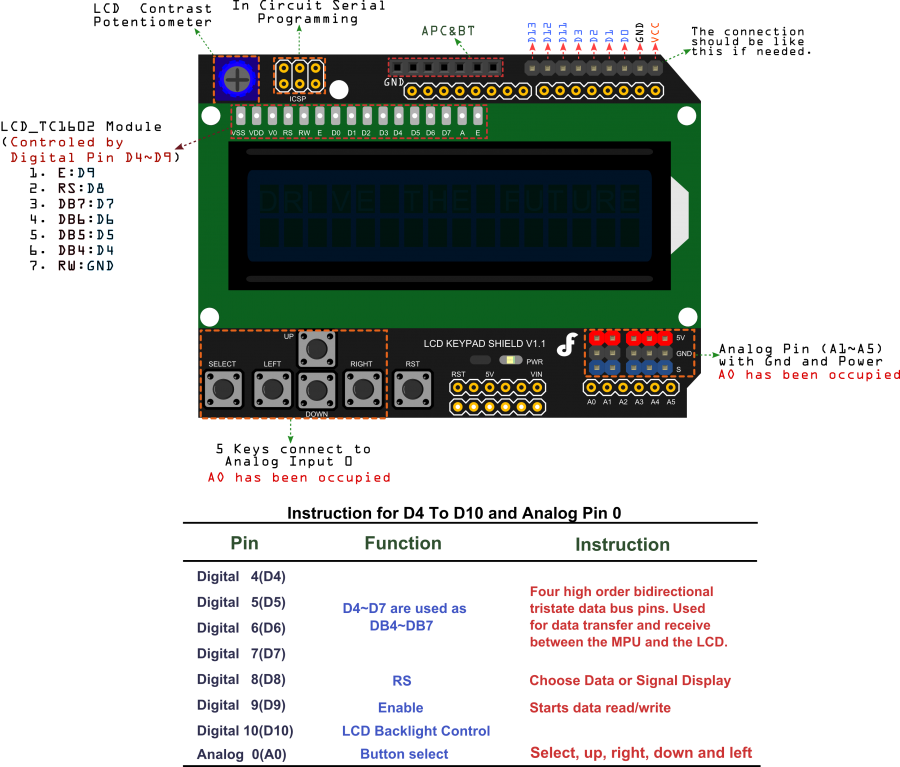

Sơ đồ chân LCD1602 Keypad Arduino
