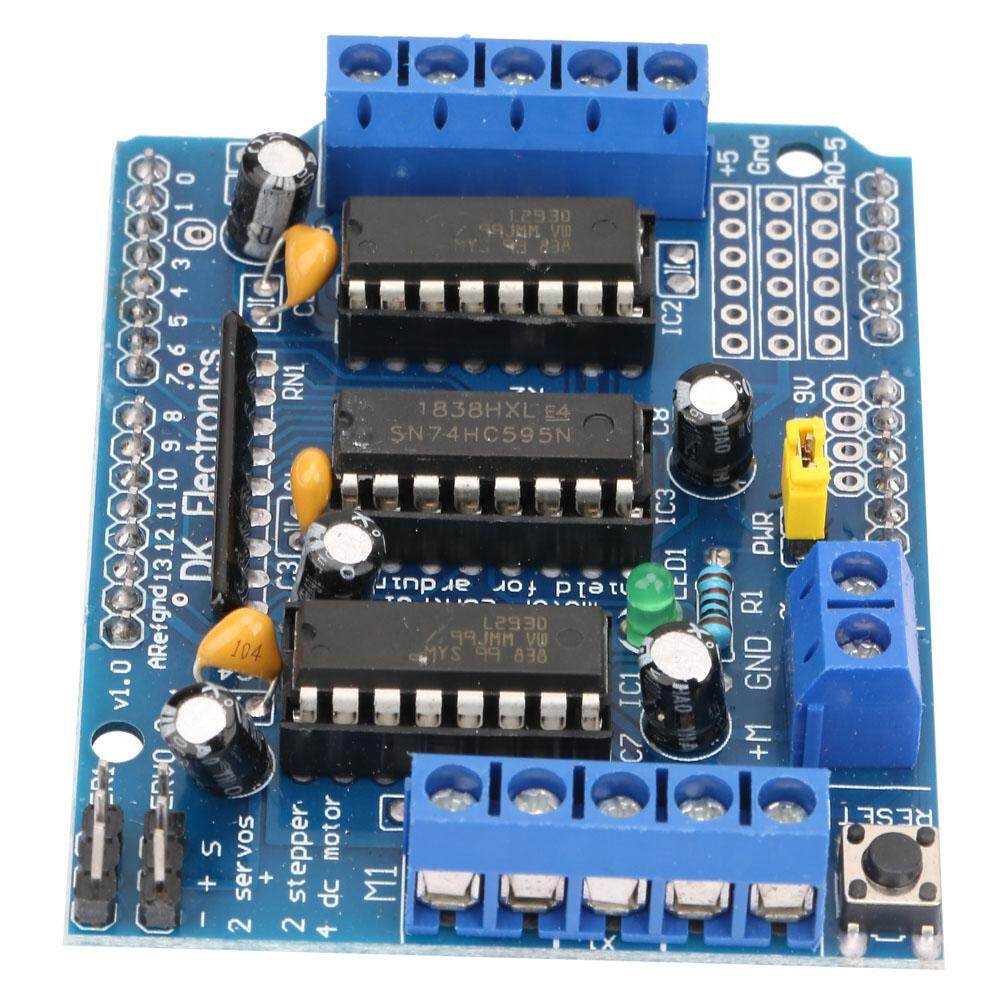

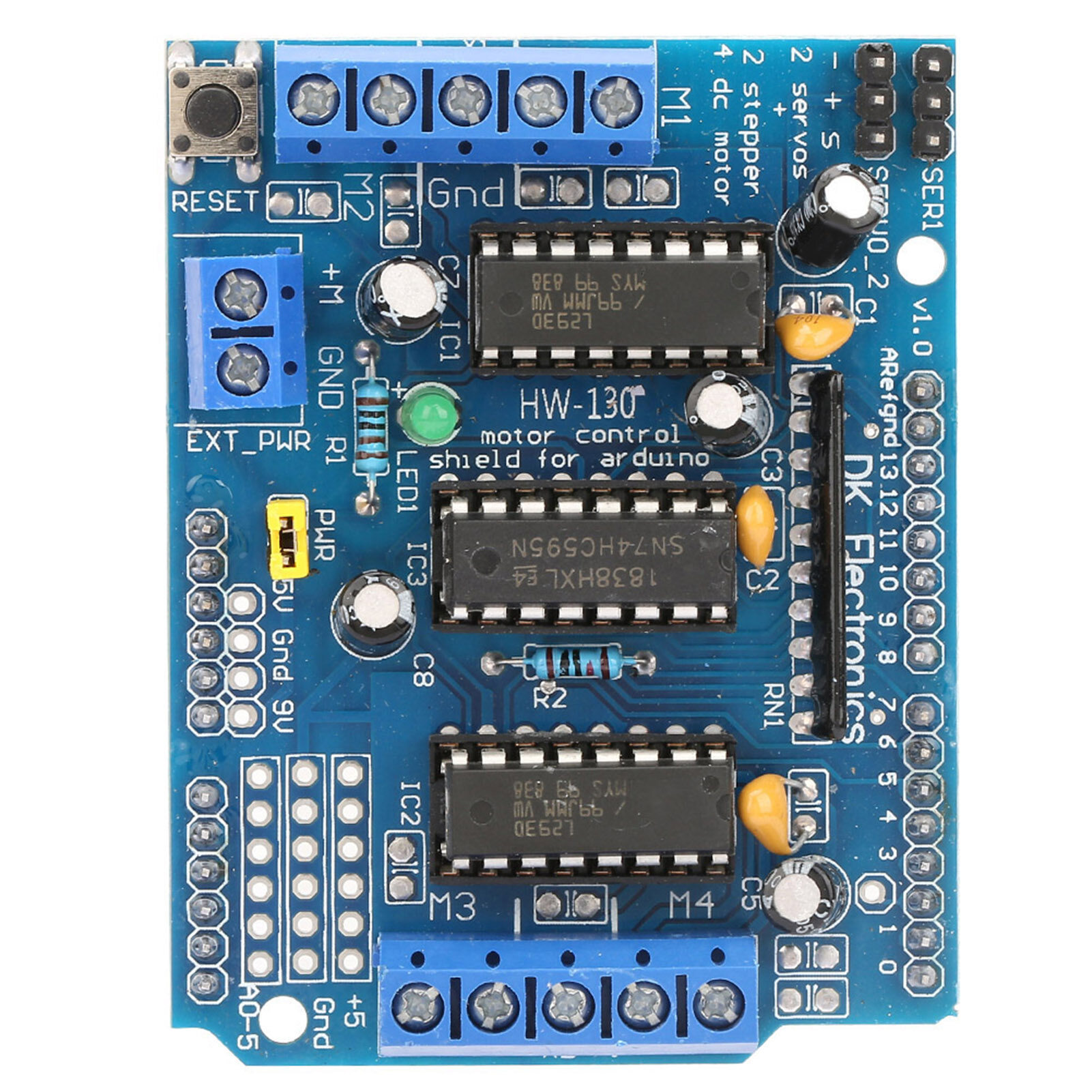

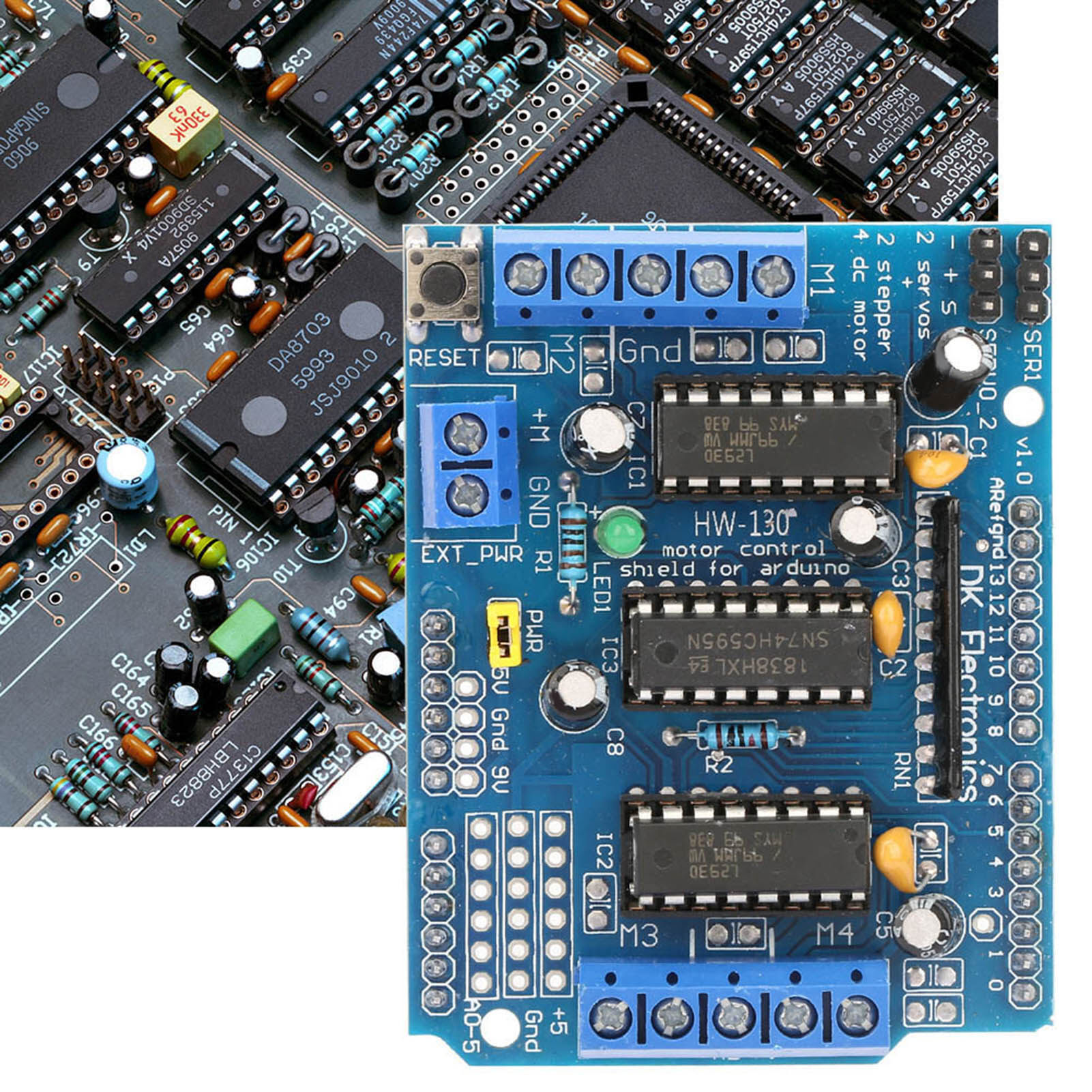

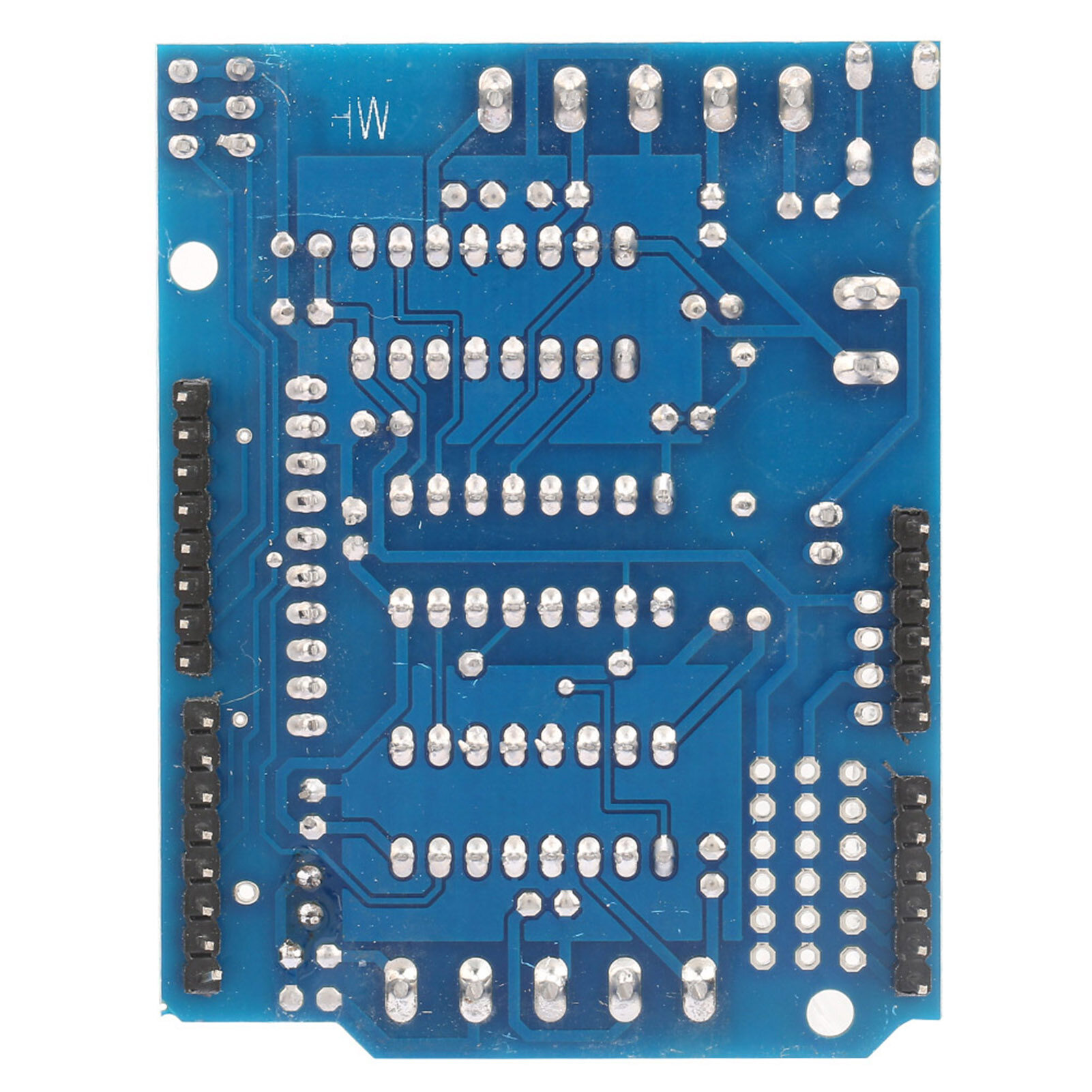

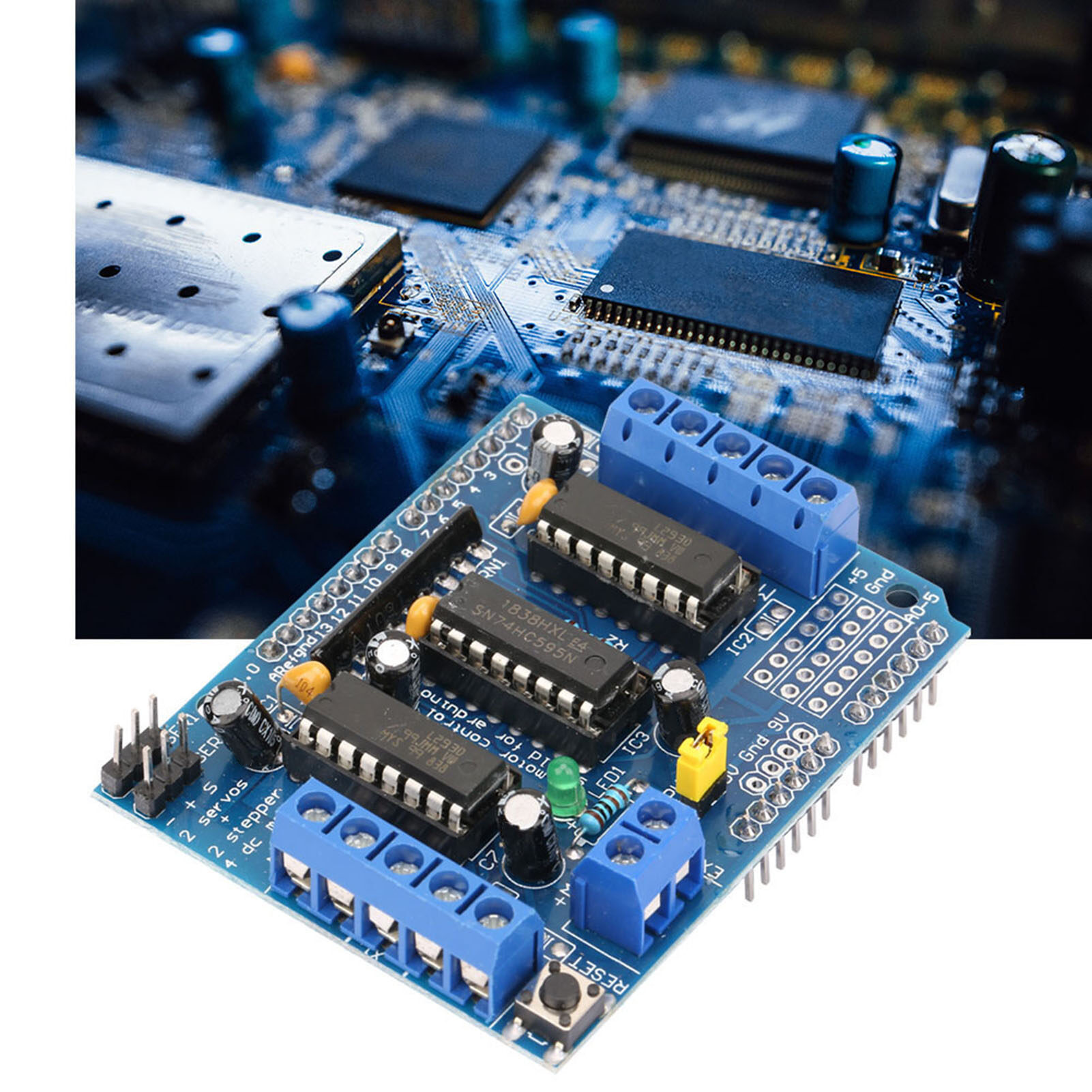

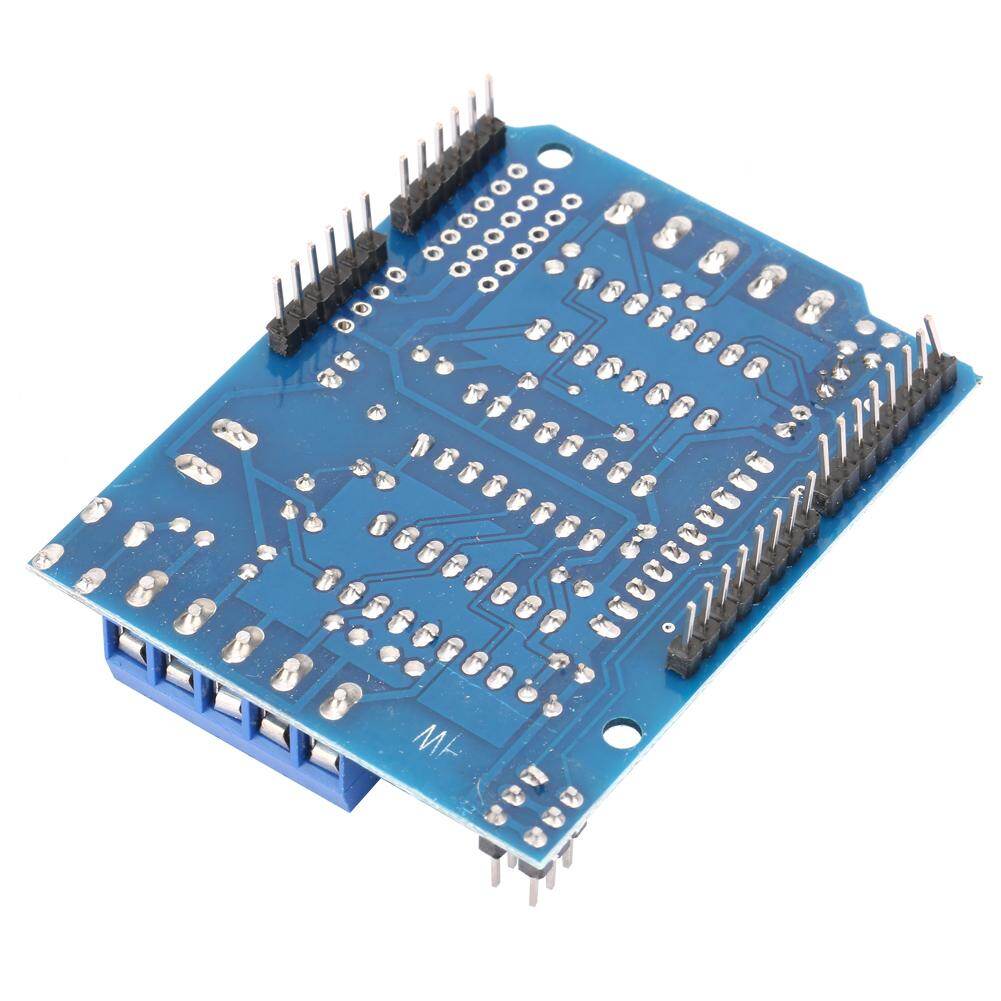

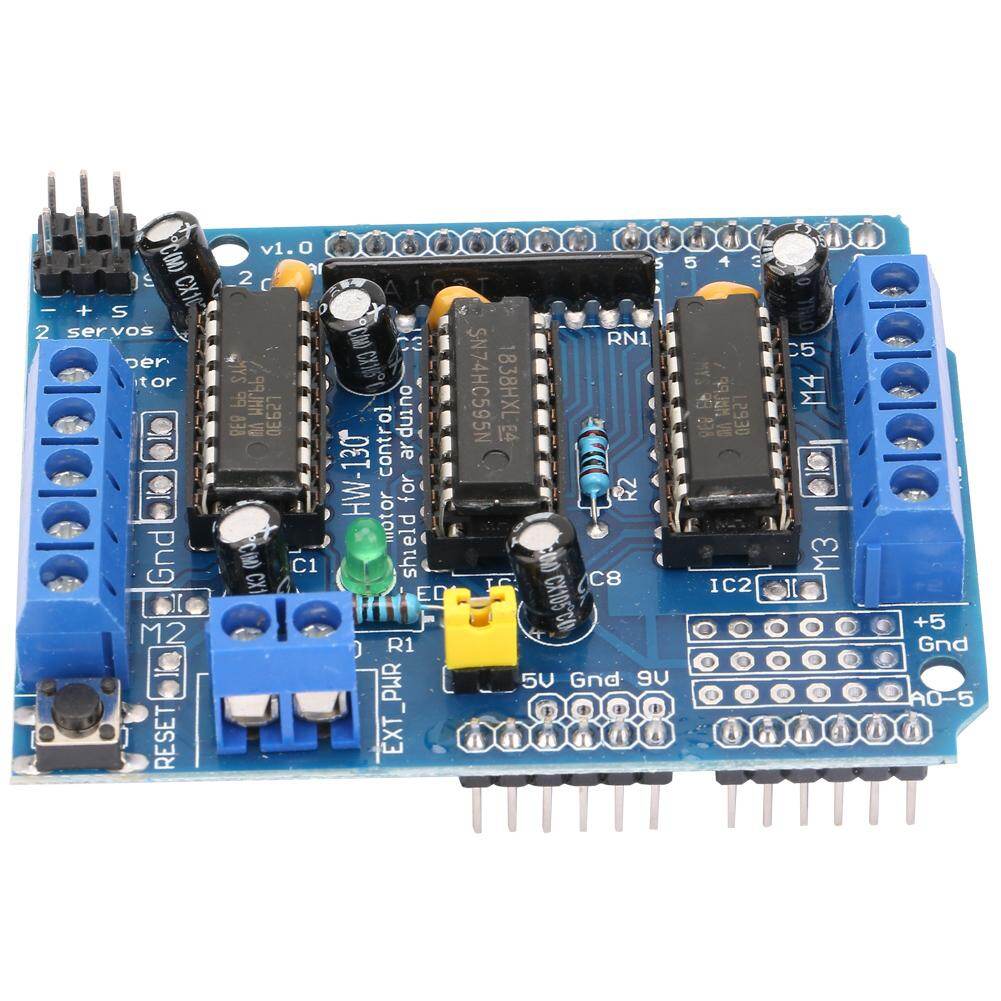

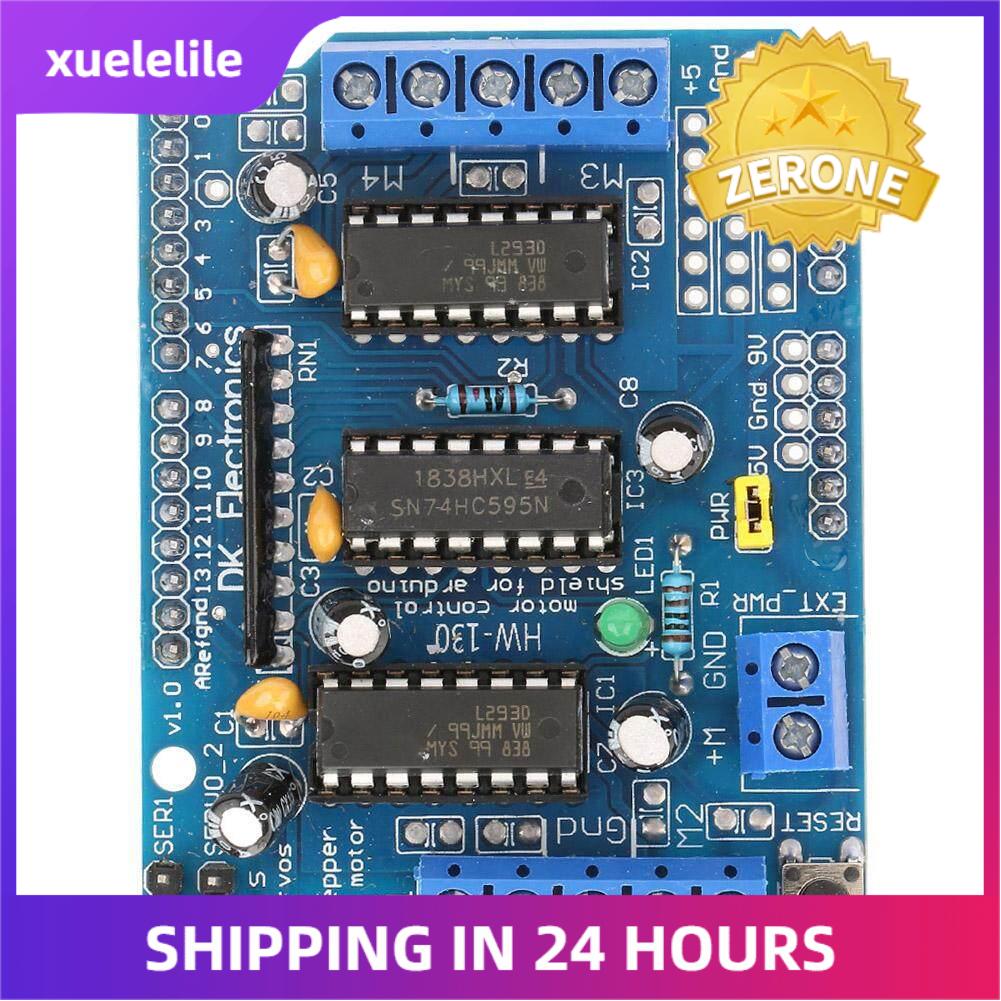

L293D Motor Drive Shield Expansion Board Module Motor Drive Tool

L293D là bộ điều khiển 4 kênh tích hợp nguyên khối, điện áp cao, dòng điện cao. Về cơ bản điều này có nghĩa là sử dụng Chip này, bạn có thể sử dụng động cơ DC và nguồn điện lên đến 36 Volt, đó là một số động cơ khá lớn và chip có thể cung cấp dòng điện tối đa 600mA mỗi kênh. Chip L293D cũng được biết đến như một loại cầu H. Cầu H thường là một mạch điện cho phép một Điện áp được áp dụng trên một tải theo cả hai hướng đến một đầu ra, ví dụ như động cơ.

Các tính năng:

• 2 giao diện cho servo 5V được kết nối với Bộ hẹn giờ chuyên dụng Độ phân giải cao-không bị giật.
• Có thể điều khiển 4 động cơ DC hoặc 2 động cơ bước hoặc 2 servo.
• Lên đến 4 động cơ DC hai chiều với lựa chọn tốc độ 8 bit riêng lẻ.
• Lên đến 2 động cơ bước (đơn cực hoặc lưỡng cực) với cuộn dây đơn, cuộn dây đôi hoặc bước xen kẽ.
• 4 cầu H: mỗi cầu cung cấp 0,6A (dòng điện cực đại 1,2A) có khả năng bảo vệ nhiệt.
• Kéo điện trở xuống giữ cho động cơ bị vô hiệu hóa trong khi bật nguồn.
• Tích hợp nút đặt lại.
• 2 giao diện nguồn đầu cuối bên ngoài, cho các nguồn cung cấp logic/động cơ riêng biệt.

Đặc điểm kỹ thuật:

Điện áp động cơ: 4.5V-25V

Hiện tại: ≤ 1A

Kích thước PCB: 6.7*5.3cm / 2.64*2, 09in

GóiLIST:

1 tấm chắn mở rộng ổ đĩa động cơ
