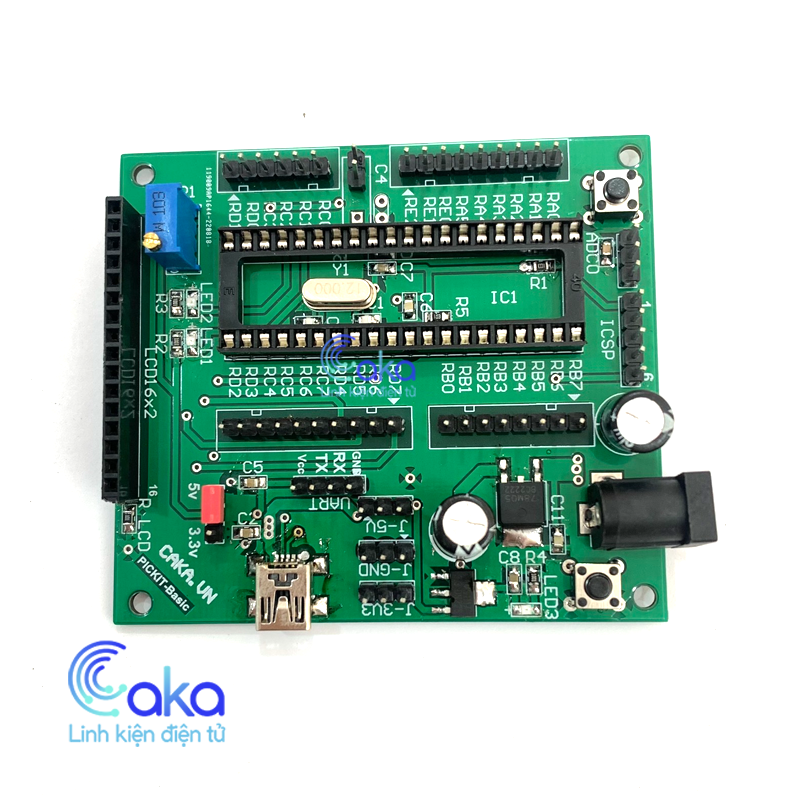

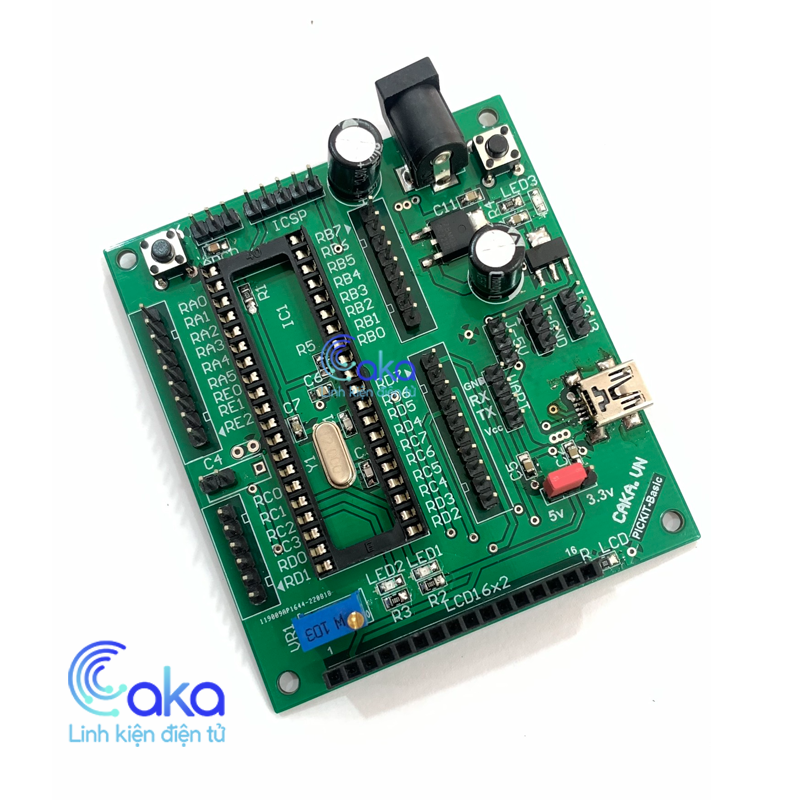

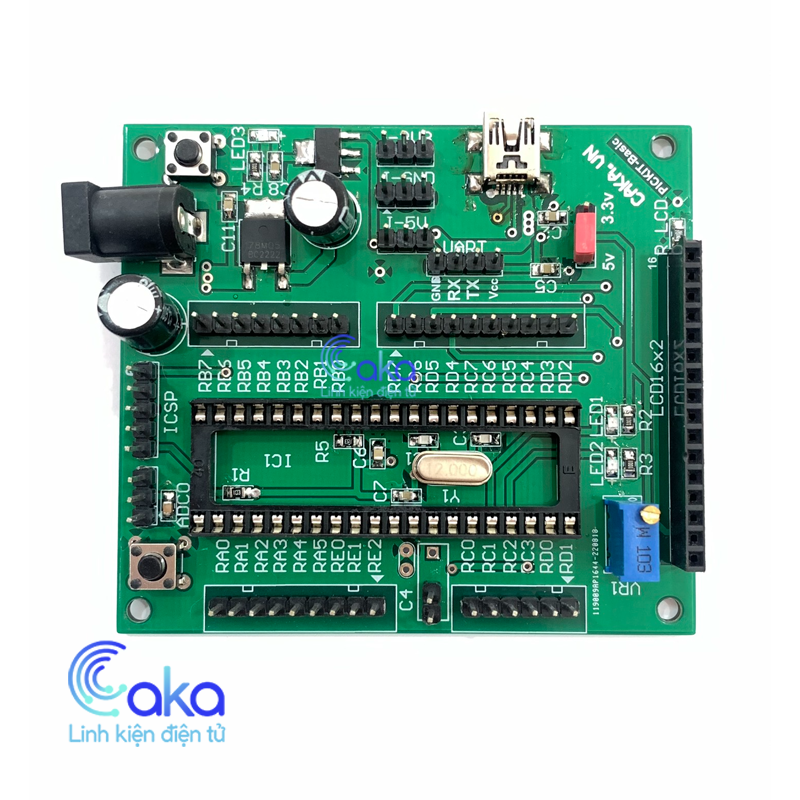

KIT PIC MINI, Kit ra chân PIC 16F877A/ 16F887/ 18F4550

Kit pic mini là Kit ra chân PIC 40 chân 16F877 / 16F887 / 18F4550 thường được sử dụng cho việc học và nghiên cứu lập trình Vi điều khiển PIC cho người mới bắt đầu, kit có giá thành rẻ, chất lượng tốt.

Mô tả sản phẩm:Kit pic mini

Kit pic mini sử dụng cho tất cả các dòng Pic 40 chân của 16Fxx, 18Fxx

Có các chân ra dễ dàng cho việc kết nối,

Có hỗ trợ cắm LCD1602, 2004 ngõ ra RS232 và USBsẵn sàng cho việc test các modulle và dùng làm kit test các sản phẩm, code mẫu. Hỗ trợ nhiều loại chip 3v3 và 5V(Dip40)

Thông số kỹ thuật: Kit pic mini

1: Nút nhấn reset

2: Jum test ADC

3: Chân nạp ICSP cho chip

4:Chân nguồn vào(5v-12V)

5:Nút nhấn ngắt ngoài INT0

6: Chân IO của các port

7:Jum nguồn cho ngoại vi

8:Jum giao tiếp UART

9: Cổng giao tiếp USB mini cho pic18 hỗ trợ USB (PIC18f4550) hoặc dùng cấp nguồn từ USB

10:Công tắc chọn nguồn cho chíp 3v3 hoặc 5V

11: LED hiển thị (nối sẵn với PWM1 và PWM2)

12:Biến trở LCD

13:Jum cho LCD 16x2 hoặc 20x4
