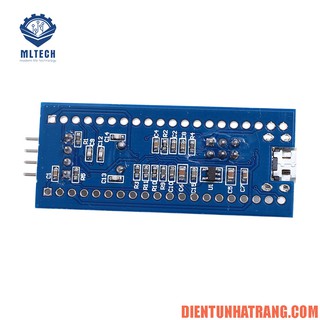

Kit Phát Triển STM32F103C8T6 Blue Pill

STM32F103C8T6 ARM Board là board mạch có kích thước nhỏ gọn , có cổng giao tiếp USB và cổng nạp SWD, thích hợp cho các bạn mới nghiên cứu và học tập về các loại vi điều khiển ARM. THÔNG SỐ KỸ THUẬT: - Vi điều khiển: STM32F103C8T6. - Điện áp hoạt động: 3.3VDC - Điện áp cấp 5VDC qua cổng Micro USB sẽ được chuyển đổi thành 3v3 qua IC nguồn và cấp cho Vi điều khiển chính. - Có tích hợp sẵn thạch anh 8Mhz. - Ra chân đầy đủ tất cả các GPIO và giao tiếp: CAN, I2C, SPI, UART / USART, USB. - Có Led trạng thái nguồn. - Có led PC13. - Có nút Reset. - Kích thước: 5.3cm x 2.2cm. Hướng dẫn sử dụng: - Các bạn cài đặt theo Hướng dẫn sử dụng với Arduino và mạch nạp St-link v2 - Code test nhấp nháy led chân PC13 và chân A0: chân PC13 được kết nối với led tích hợp trên mạch, nối chân A0 ra led, sau đó kết nối với sơ đồ sau: STM32ST-LINK 3V->3.3V GND->GND SWIO-> SWDIO SWCLK -> SWCLK* Lưu ý: Đây là sản phẩm có giá thành rẻ được sản xuất tại TQ nhằmứng dụng vào việc học tập hoặc làm các dự án nhỏ, không phải sản phẩm chính hãng. Qúy khách hàng cần lưu ýtrước khi mua hàng.
