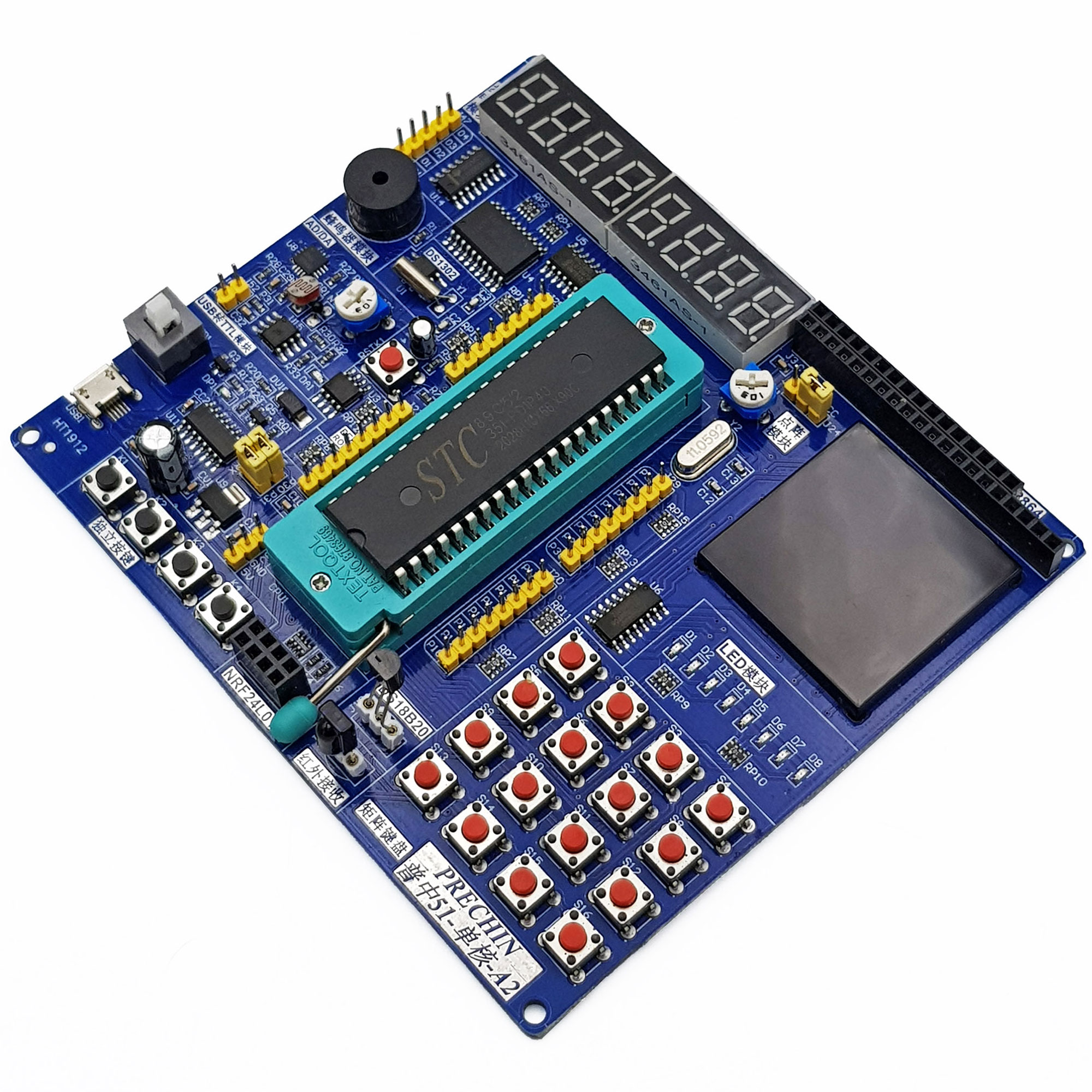

Kit học tập phát triển 8051 đa chức năng

Kit học tập phát triển 8051 đa chức năng làfull chức năng dành cho đối tượng là học sinh, sinh viên, người mới bắt đầu học lập trình vi điều khiển, học hỏi từ những thứ căn bản của vi điều khiển họ 8051 giúp người dùng nhanh chóng tiếp cận và sử dụng thành thạo vi điều khiển họ 8051 với chi phí thấp, tiết kiệm thời gian. Ngoài racòn có chức năng mở rộng và kết hợp với các module bên ngoài.

Khi mới bắt đầu học lập trình nhúng thì việc bắt đầu với vi điều khiển họ 8051 là một sự lựa chọn tuyệt vời vừa giúp thành thạo các kiến thức về phần cứng mà còn thành thạo kỹ thuật viết phần mềm,hiểu được những kiến thức căn bản gốc rễ từ cách thức hoạt động của một vi điều khiển đến các kết nối ngoại vi, từ đómở rộng cánh cửa để bạn tiếp cận và học các VDK tương tự:AVR, PIC, ARM …

Thông số kỹ thuật

• Kích mạch: 105 * 120 * 18mm (L x W x H)
• Trọng lượng: 175g

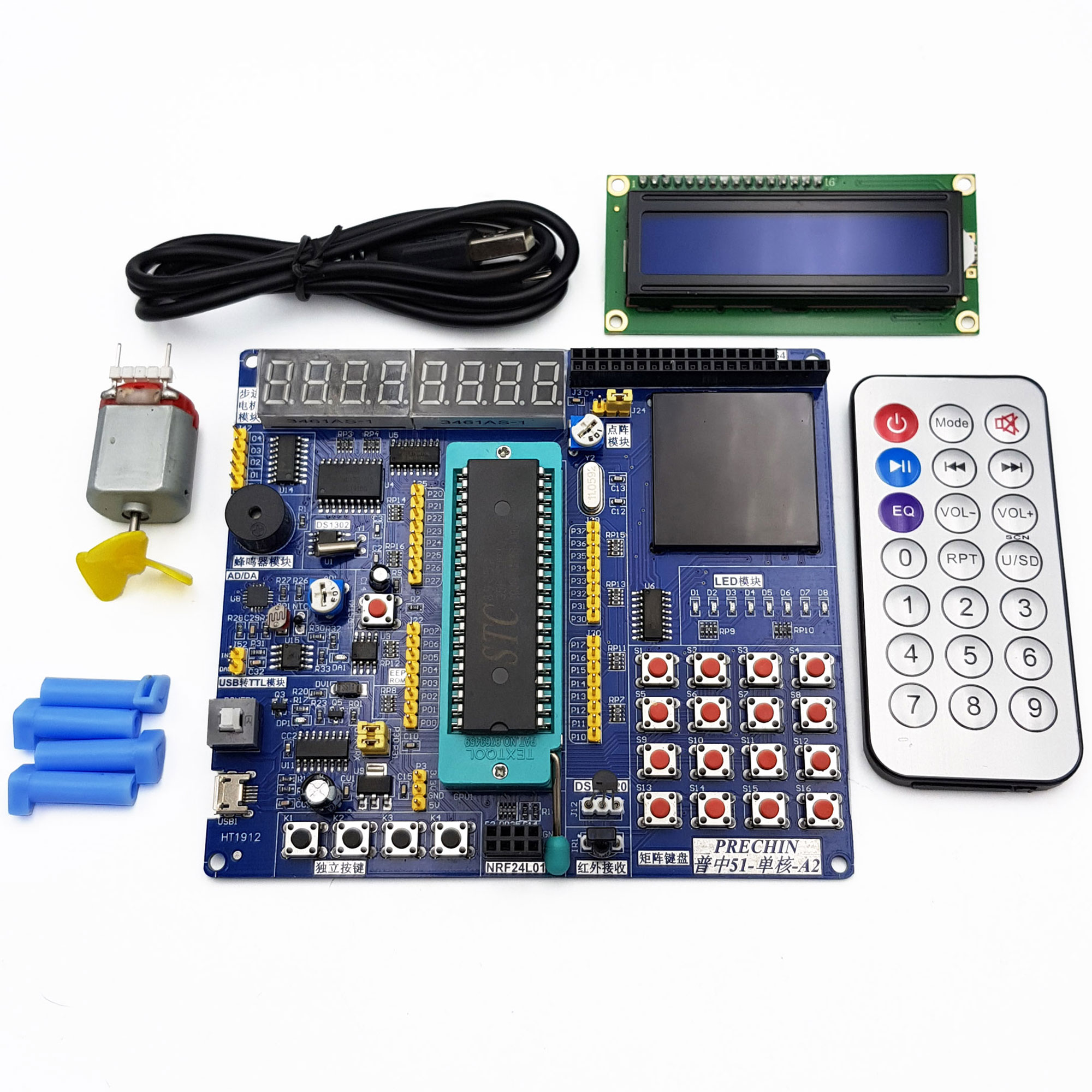

• Bộ sản phẩm gồm: Board mạch chính, IC 89C52, Usb micro, motor DC, remote hồng ngoại 21 phím, LCD 1602, Gói phụ kiện không bao gồm mạch nạp

Những tiện ích khi sử dụng Kit học tập phát triển 8051 đa chức năng

• Điều khiển 8 led 7 đoạn 0.56 sử dụng phương pháp quét dùng ic 74HC138.
• Điều khiển động cơ DC hoặc động cơ bước sử dụng IC công suất ULN2003.
• Điều khiển còi BUZZ thụ động tạo giai điệu âm thanh tùy ý.
• Tích hợp 8 LED đơn được nối trực tiếp với chân IO của vi điều khiển.
• 3 kênh ADC ( cảm biến ánh sáng, cảm biến nhiệt độ NTC, biến trở xoay trực tiếp) và 1 kênh DAC
• Điều khiển giao tiếp với thanh ghi dịch 74HC595 giúp bạn mở rộng chân IO cho vi điều khiển
• Đế ra chân để đọc cảm biến nhiệt độ 18B20
• Đế ra chân để giao tiếp module NRF24L01
• Giao tiếp điều khiển relay 5v
• Giao tiếp IC thời gian thực 1302. Để làm đồng hồ, timer hẹn giờ,..
• Cổng USB cấp nguồn và giao tiếp USB to COM khi bạn giao tiếp truyền thông nối tiếp RS232
• 4 Phím đơn được nối ngắt ngoài giúp bạn thực hành ngắt ngoài
• Có thể thay thế Vi điều khiển chính họ 8051 với kẹp ZIF40P

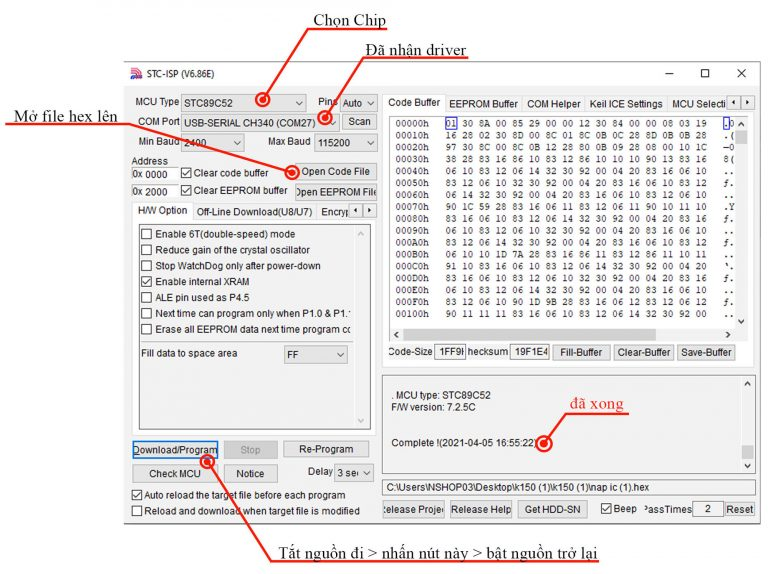

• Nạp trực tiếp qua dây USB
• Giao tiếp led hồng ngoại kết hợp với bàn phím hồng ngoại 21 phím
• Giao tiếp hiển thị lên LCD 1602 từ đó mở rộng ra các LCD khác như: 2004, 1604,…
• Giao tiếp hiển thị lên LCD 12864
• Làm việc với bàn phím ma trận 4×4, nút nhấn đơn
• Các chân IO được xây dựng giúp bạn giao tiếp một cách trực quan dễ hiểu
• Giao tiếp với IC EEPROM 24C02 (IC nằm dười màn hình)
• Giao tiếp với IC giải mã 3->8 (74LS138)
• Làm việc với IC 74HC573

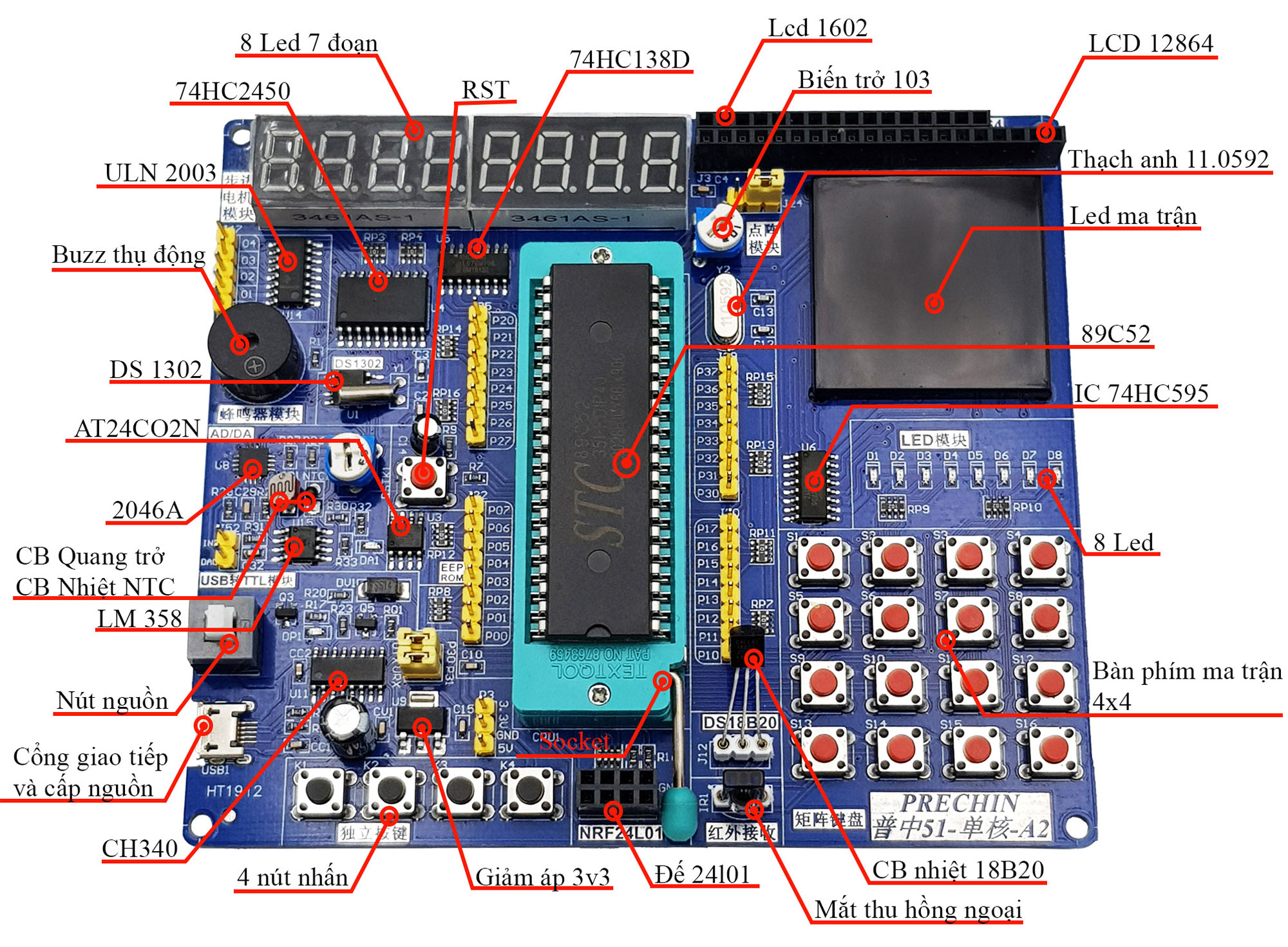

Sơ đồ chân Kit học tập phát triển 8051 & Code Test 8051
