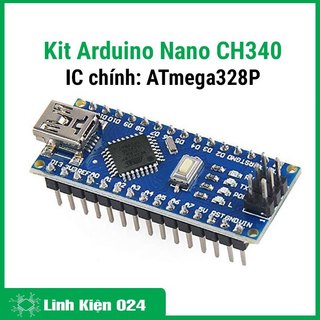

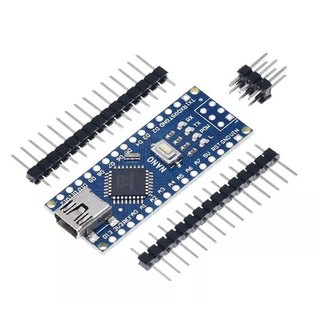

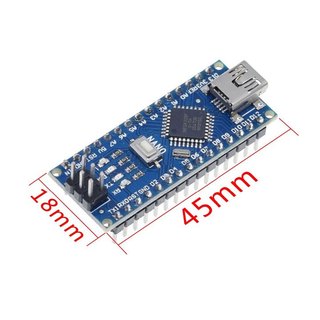

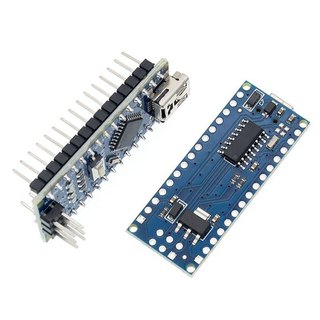

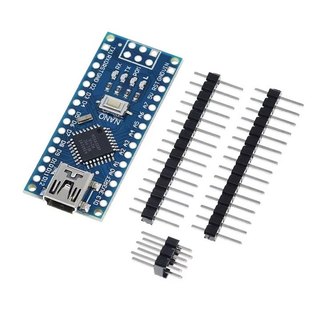

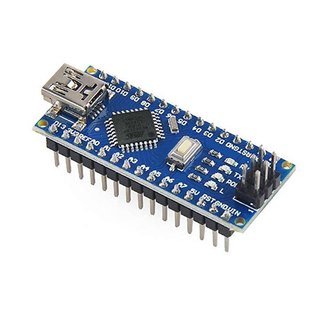

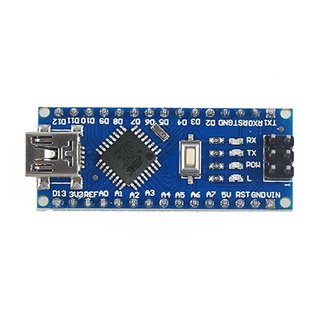

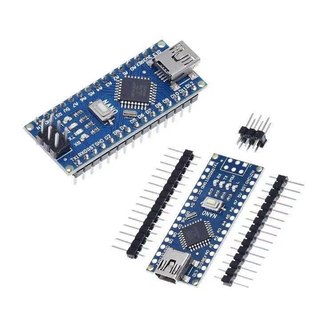

Kit Arduino Nano CH340

Kit Arduino Nano CH340 👉Kit Arduino Nano CH340 là một trong những phiên bản nhỏ gọn của board Arduino. Arduino Nano có đầy đủ các chức năng và chương trình có trên Arduino Uno do cùng sử dụng MCU ATmega328P. Nhờ việc sử dụng IC dán của ATmega328P thay vì IC chân cắm nên Arduino Nano có thêm 2 chân Analog so với Arduino Uno. Arduino Nano được kết nối với máy tính qua cổng Mini USB và sử dụng chip CH340 để chuyển đổi USB sang UART thay vì dùng chip ATmega16U2 để giả lập cổng COM như trên Arduino Uno hay Arduino Mega, nhờ vậy giá thành sản phẩm được giảm mà vẫn giữ nguyên được tính năng, giúp Arduino giao tiếp được với máy tính, từ đó thực hiện việc lập trình. Thông Số Kỹ Thuật Kit Arduino Nano CH340 👉IC chính: ATmega328P 👉IC nạp và giao tiếp UART: CH340 👉Điện áp hoạt động: 5V - DC 👉Điện áp đầu vào khuyên dùng: 7-12V - DC 👉Điện áp đầu vào giới hạn: 6-20V - DC 👉Số chân Digital I/O: 14 (trong đó có 6 chân PWM) 👉Số chân Analog: 8 (độ phân giải 10bit, nhiều hơn Arduino Uno 2 chân) 👉Dòng tiêu thụ: 30mA 👉Dòng tối đa trên mỗi chân I/O: 40mA 👉Dòng ra tối đa (5V): 500 mA 👉Dòng ra tối đa (3.3V):50 mA 👉Bộ nhớ flash : 32KB với 2KB dùng bởi bootloader 👉SRAM: 2KB 👉EEPROM: 1KB 👉Xung nhịp: 16MHz 👉Kích thước: 0.73" x 1.70" (1.85cm x 4.3cm) 👉Trọng lượng: 5g Lưu Ý Khi Sử Dụng Kit Arduino Nano CH340 + Do diện tích board nhỏ nên Arduino Nano không thể ghi rõ các chân Analog và Digital như trên Arduino Uno mà giúp ta phân biệt các chân này bằng cách thêm chữ A phía trước số thứ tự của chân Analog và chữ D trước số thứ tự của chân Digital. + Khi viết code, để giúp trình biên dịch phân biệt chân Analog và chân Digital, nếu cần sử dụng chân Analog các bạn thêm chữ A trước số thứ tự chân, còn đối với chân Digital chỉ cần ghi số thứ tự chân là được. ============
