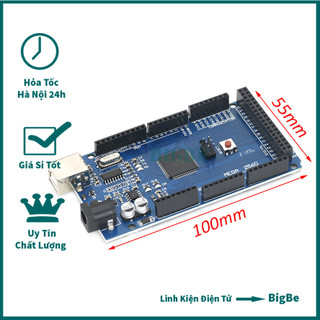

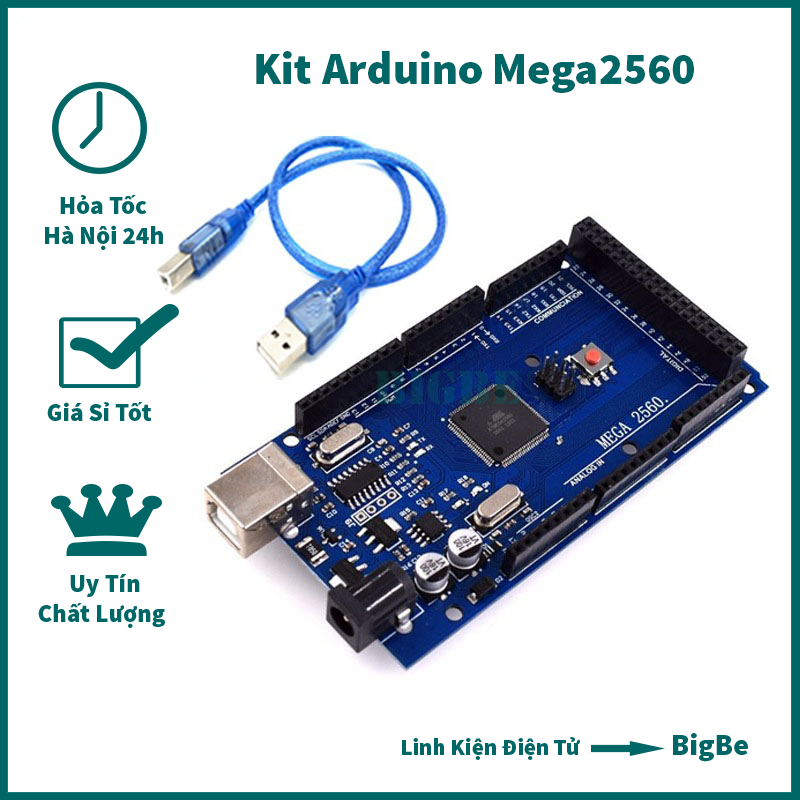

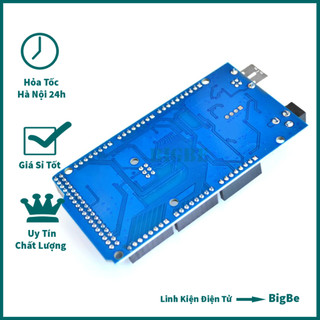

Kit Arduino Mega2560 CH340 Kèm Cáp

Kit Arduino Mega2560 CH340 Kèm Cáp - Loại Kit: Kit Arduino - Vi điều khiển chính: ATMEGA 2560 - Kiểu gắn VĐK: Hàn cố định - Điện áp hoặt động : dùng nguồn 5v DC cắm trực tiếp vào máy tính.( Khuyến cáo khi sử các thiết bị ngoại vi kết nối với các I/O Kit>300mA cần sử dụng nguồn ngoài cắm Jack Tròn để đảm bảo cho kit hoạt động tốt ) - Nguồn ngoài ( giắc tròn DC) : 7 - 9V , Các bạn không nên cấp 12V vì đã nhiều người dùng phản ánh cấp 12V rất nóng và dễ chết IC ổn áp. -Các ngoại vi: + Số chân Digital: 54 (15 chân PWM) + Số chân Analog: 16 + Giao tiếp UART : 4 bộ UART + Giao tiếp SPI : 1 bộ ( chân 50 -> 53 ) dùng với thư viện SPI của Arduino + Giao tiếp I2C : 1 bộ + Ngắt ngoài : 6 chân - Cổng nạp : USB A-B Sử dụng làm cổng nạp. - Bộ nhớ: + Bộ nhớ Flash: 256 KB, 8KB sử dụng cho Bootloader + SRAM: 8 KB + EEPROM: 4 KB + Xung clock: 16 MHz Mega 2560 là một bảng vi điều khiển dựa trên CH340. Nó có 54 chân đầu vào / đầu ra kỹ thuật số (trong đó 15 chân có thể được sử dụng làm đầu ra PWM), 16 đầu vào analog, 4 UART (cổng nối tiếp phần cứng), bộ tạo dao động tinh thể 16 MHz, kết nối USB, giắc cắm nguồn, tiêu đề ICSP, và một nút đặt lại. Nó chứa mọi thứ cần thiết để hỗ trợ vi điều khiển; chỉ cần kết nối nó với máy tính bằng cáp USB hoặc cấp nguồn cho nó bằng bộ chuyển đổi AC-DC hoặc pin để bắt đầu. Mega tương thích với hầu hết các khiên được thiết kế cho Duemilanove hoặc Diecimila. Mega 2560 là bản cập nhật của Mega, nó thay thế. Mega2560 khác với tất cả các bo mạch trước đó ở chỗ nó không sử dụng chip điều khiển nối tiếp USB FTDI. Thay vào đó, nó có tính năng CH340 được lập trình như một bộ chuyển đổi nối tiếp USB. Bản sửa đổi 2 của bo mạch Mega2560 có điện trở kéo dòng 8B2 HWB xuống đất, giúp đưa vào chế độ DFU dễ dàng hơn. Bản sửa đổi 3 của hội đồng quản trị có các tính năng mới sau đây: Pinout 1.0: các chân SDA và SCL được thêm vào gần chân ISF và hai chân mới khác được đặt gần chân RESET, IOREF cho phép các tấm chắn thích ứng với điện áp được cung cấp từ bảng. Trong tương lai, các tấm chắn sẽ tương thích với cả bo mạch sử dụng AVR, hoạt động với 5V và với Do hoạt động với 3.3V. Cái thứ hai là một pin không được kết nối, được dành riêng cho các mục đích trong tương lai. Mạch RESET mạnh hơn.
