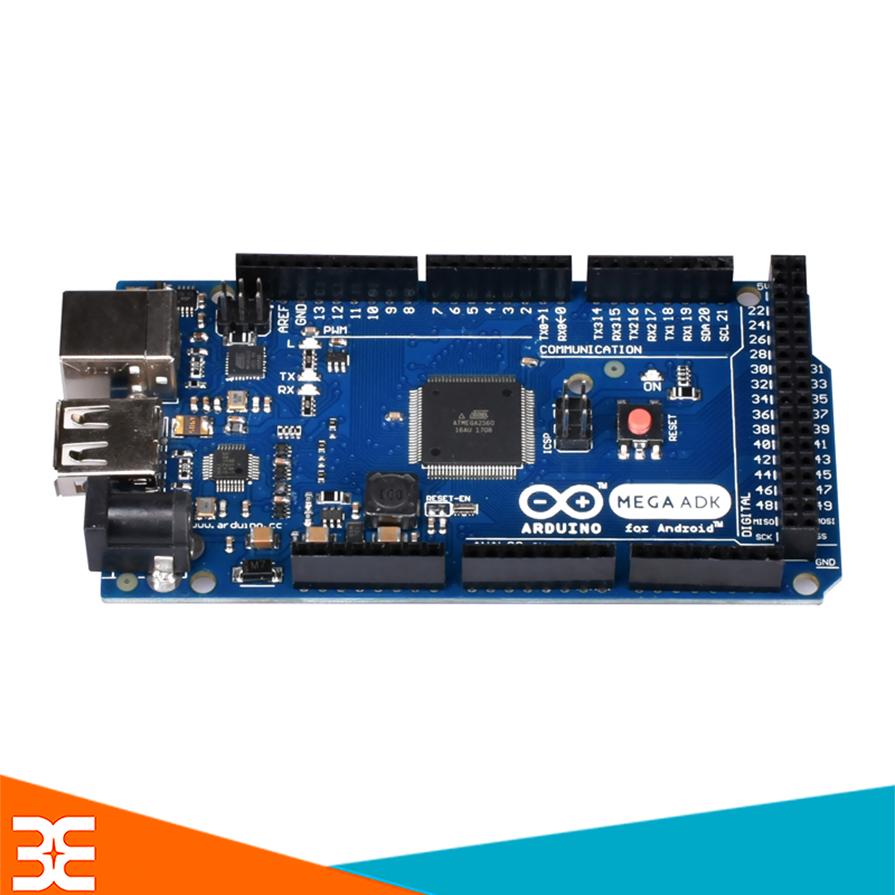

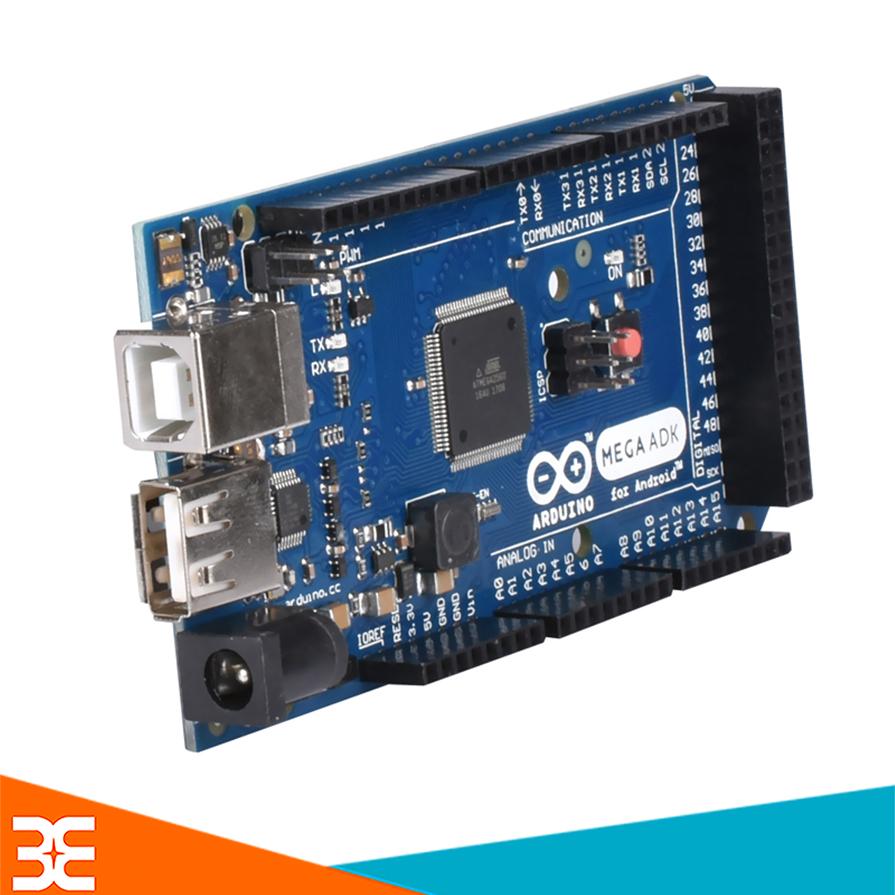

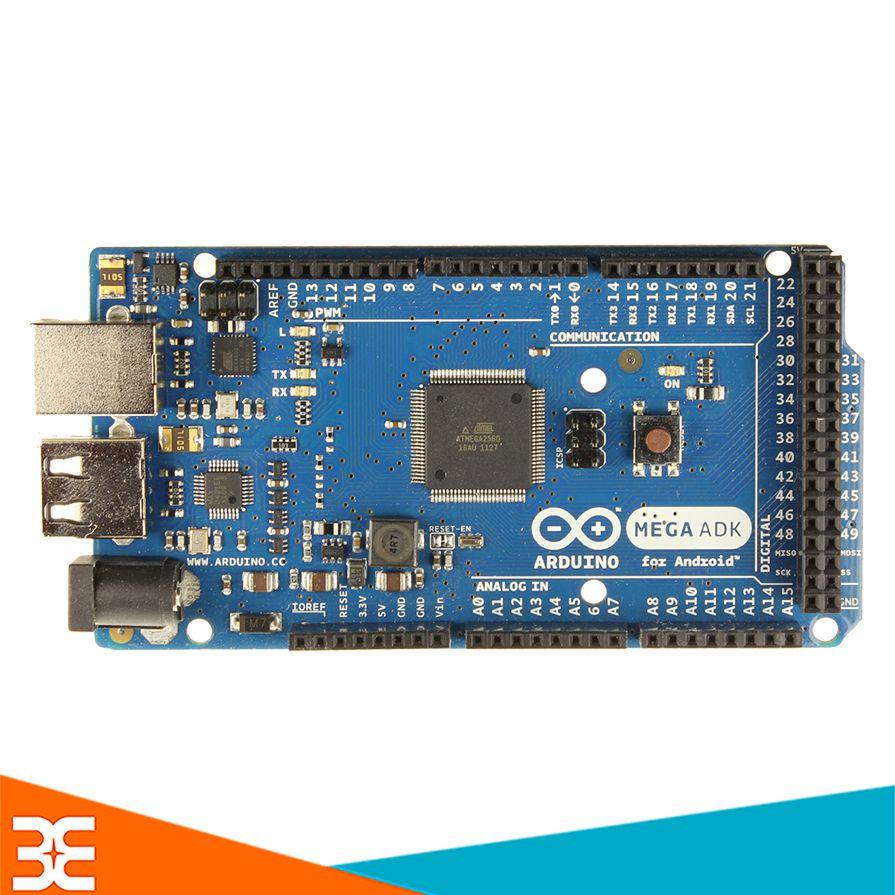

Kit Arduino Mega ADK2560

KIT Arduino Mega ADK 2560

Arduino Mega 2560 ADK là phiên bản nâng cấp của Arduino Mega 2560 được tích hợp thêm cổng USB Host sử dung chip MAX3421E trên mạch, phù hợp với các ứng dụng cần giao tiếp USB: Giao tiếp với máy tính bảng, điện thoại, bàn phím, chuột,...., lưu ý mạch có đi kèm cáp USB.

Arduino Mega 2560 ADK tại Hshop.vn có chất lượng gia công tốt, sử dụng IC, linh kiện và thiết kế tương đương 100% so với phiên bản chính hãng, phù hợp với vô số các ứng dụng khác nhau.

ARDUINO ADK MEGA2560 R3 là một board phát triển của Arduino dựa trên chip ATmega2560 có khả năng giao tiếp USB Host kết nối với các điện thoại Android dựa vào chip MAX3421e.Giống như Mega2560 và Uno, sử dụng chip ATmega8U2 để nạp chương trình qua cổng USB.

Có 54 ngõ vào ra (với 15 cổng cho ngõ ra PWM), 16 cổng Analog, 4 cổng UART, sử dụng thạch anh 16MHz, công kết nối USB, cổng cắm nguồn DC, ICSP và nút reset.

Lưu ý :

• Tất cả các Shield của Arduino Uno đều chạy được với Arduino Mega.
• Mega không dùng được thư viện SoftwareSerial vì Mega đã có 4 bộ UART rồi.

Thông số kỹ thuật:

• Vi điều khiển chính: ATmega2560
• IC nạp và giao tiếp UART: ATmega16U2.
• IC giao tiếp USB Host: MAX3421E
• Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC (khuyên dùng 7-9VDC để đảm bảo mạch hoạt động tốt. Nếu bạn cắm 12V thì IC ổn áp rất dễ chết và gây hư hỏng mạch).
• Số chân Digital: 54 (15 chân PWM)
• Số chân Analog: 16
• Giao tiếp UART : 4 bộ UART
• Giao tiếp SPI : 1 bộ ( chân 50 -> 53 ) dùng với thư viện SPI của Arduino
• Giao tiếp I2C : 1 bộ
• Ngắt ngoài : 6 chân
• Bộ nhớ Flash: 256 KB, 8KB sử dụng cho Bootloader
• SRAM: 8 KB
• EEPROM: 4 KB
• Xung clock: 16 MHz

Các Arduino MEGA ADK là một hội đồng quản trị vi điều khiển dựa trên ATmega2560. Nó có giao diện máy chủ USB để kết nối với điện thoại Android, dựa trên IC MAX3421e. Nó có 54 chân đầu vào / đầu ra kỹ thuật số (trong đó 15 chân có thể được sử dụng làm đầu ra PWM), 16 đầu vào analog, 4 UART (cổng nối tiếp phần cứng), bộ tạo dao động tinh thể 16 MHz, kết nối USB, giắc cắm nguồn, tiêu đề ICSP, và một nút đặt lại.

MEGA ADK dựa trênMega 2560 .

Tương tự như Mega 2560 và Uno, nó có ATmega8U2 được lập trình dưới dạng bộ chuyển đổi nối tiếp USB. Bản sửa đổi 2 của bảng Mega ADK có điện trở kéo dòng 8B2 HWB xuống đất, giúp đưa vào chế độ DFU dễ dàng hơn. Bản sửa đổi 3 của hội đồng quản trị có các tính năng mới sau đây:

• Pinout 1.0: các chân SDA và SCL được thêm vào gần chân ISF và hai chân mới khác được đặt gần chân RESET, IOREF cho phép các tấm chắn thích ứng với điện áp được cung cấp từ bảng. Trong tương lai, các tấm khiên sẽ tương thích với cả bo mạch sử dụng AVR, hoạt động với 5V và với Arduino Do hoạt động với 3.3V. Cái thứ hai là một pin không được kết nối, được dành riêng cho các mục đích trong tương lai.
• Mạch RESET mạnh hơn.
